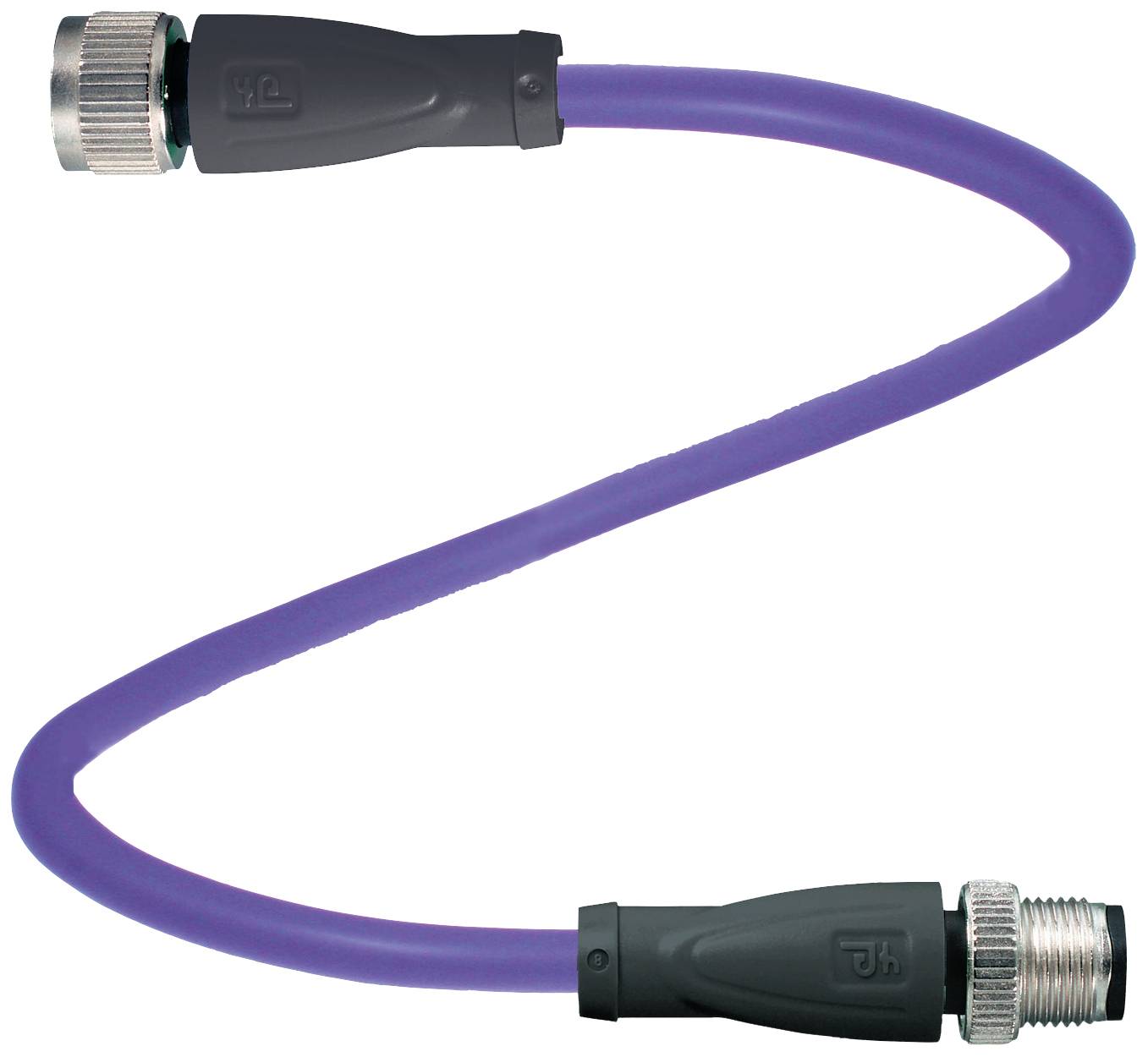

Ilustrační obrázek
Pepperl+Fuchs V15-G-VT3M-PUR-U/CAN-V15-G upravený zástrčkový konektor pro senzory - aktory, 70114146, piny: 5, 5, 3 m, 1
Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
Provedení
Rovná zástrčka na rovnou spojku
Strana připojení A
zásuvka M12, rovná
Strana připojení B
zástrčka M12, rovná
Počet pólů
5
5
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (1 549,00 Kč / kus)
1 549,00 Kč
Včetně DPH.
Ověřený prodejce s technickou podporou
Technické parametry
- Typ
V15-G-VT3M-PUR-U/CAN-V15-G
- Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
- Provedení
Rovná zástrčka na rovnou spojku
- Strana připojení A
zásuvka M12, rovná
- Strana připojení B
zástrčka M12, rovná
- Počet pólů
5
5
- Délka kabelu
3 m
- Materiál pláště
PUR
- Jmenovité napětí
60 V/DC
- Jmenovitý proud
4 A
- Jmenovitý proud - filtr
4 A
- Průřez připojovacího vodiče (max.)
0.34 mm²
- Vnější Ø
6.1 mm
- Průřez vodiče (kabely senzor-aktor)
0.34 mm²
- Připojení
konektor
- Typ závitu, šířka připojení
M12 x 1
- Typ závitu, připojení kabelu a montáž
M12 x 1
- Kódování
Typ A
- Materiál kontaktu
Au (zlato)
- Kontaktní plocha
Au (zlato)
- maximální průřez
0.34 mm²
- Průřez min
0.34 mm²
IP67
IP68
IP69
- Vlastnosti
lze použít pro vlečení
- Min. teplota
-25 °C
- Max. teplota
90 °C
- Typ upevnění
šroubovací
- Číslo výrobce
70114146
- Obsah
1 ks
- Průměr
6.1 mm
- Ø kabelu do
6.1 mm
- Ø kabelu od
6.1 mm
- Průměr kabelu (rozsah)
6.1 - 6.1 mm
- Wireless Charging function
Ne
- Ø kabelu
0.34 mm²
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 2631299 Pepperl+Fuchs V15-G-VT3M-PUR-U/CAN-V15-G upravený zástrčkový konektor pro senzory - aktory, 70114146, piny: 5, 5, 3 m, 1
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2631299 Pepperl+Fuchs V15-G-VT3M-PUR-U/CAN-V15-G upravený zástrčkový konektor pro senzory - aktory, 70114146, piny: 5, 5, 3 m, 1
Popis
Sběrnicový kabel DeviceNet/CANopen M12 zásuvka, přímá, na zástrčku M12, kódování a, 5-pólový, PUR kabel, fialová, stíněný, UL schválení, Vhodný pro tažné řetězy, odolný proti slané vodě, délka 3 m.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pinů: 5 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Zástrčka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pinů: 5 KÓDOVÁNÍ: Kódování A.UL fólie: E231213Elektrické údajeProvozní napětí: Max. 48 v AC / 60 v DCProvozní proud: Max. 4 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101Hořlavost: UL 2556 , IEC 60332-1-2Neobsahuje halogeny: IEC 60754-1Chemická odolnost: DIN EN 60811-2-1Odolnost vůči olejům: DIN EN 60811-2-1Povolení a certifikátySchválení UL: CMX limited (kabel)Podmínky prostředíOkolní teplota Konektor: -25... 90 °C (-13... 194 °F) Kabel, pevně uložený: -20... 80 °C (-4... 176 °F) Pohybující se kabel: -20... 80 °C (-4... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100 Stínění: Položeno na pin 1 a šroubový spojOCHRANA: IP67 / IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 6,1 mm Poloměr ohybu: > 8 x průměr vedení, | > pevně položený 4 x průměr vedení Drážka: Max. 60 N/100 mm Barva pláště: Fialová (podobně RAL 4001) Počet žil: 4 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: Červená | žíla žíla 2: Černá | žíla žíla 3: Bílá | žíla žíla 4: Modrá Struktura žil: Ø 7 x 0,254 mm | kroucený na dvojici Stínění: Pocínovaný měděný oplet, 80% kryt Délka: 3 m Zkratovací kabel: Li 9Y, 11Y, 4 x 0,34Způsobilost k vlečnému šňůru Počet cyklů vlečného řetězu: Min. 3000000 Rychlost posuvu: Max. 2,5 m/s. Zrychlení: Max. 12 m/s, 2 materiályNeobsahuje halogeny: AnoKonektor Vroubané šroubové spojení: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Odolnost vůči slané vodě: Ano Odolnost vůči olejům: Ano Odolnost vůči mikrobům: Ano Odolnost vůči hydrolýze: Ano Hořlavost: VW-1
