Name: Pepperl+Fuchs V15-G-10M-PVC-V15-G upravený zástrčkový konektor pro senzory - aktory, 240775-100019, piny: 5, 5, 10 m, 1
Brand: Pepperl+Fuchs
SKU: 2629725
Availability: BackOrder

Technické parametry

Typ: V15-G-10M-PVC-V15-G

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Provedení: Rovná zástrčka na rovnou spojku

Strana připojení A: zásuvka M12, rovná

Strana připojení B: zástrčka M12, rovná

Počet pólů: 5
5

Délka kabelu: 10 m

Materiál pláště: PVC

Jmenovité napětí: 60 V/DC

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Vnější Ø: 4.8 mm

Průřez vodiče (kabely senzor-aktor): 0.34 mm²

Připojení: zásuvka M12

Typ závitu, šířka připojení: M12 x 1

Typ závitu, připojení kabelu a montáž: M12 x 1

Kódování: Typ A

Materiál kontaktu: Au

Kontaktní plocha: Au

maximální průřez: 0.34 mm²

Průřez min: 0.34 mm²

: IP68
IP69

Vlastnosti: ohnivzdorný

Min. teplota: -40 °C

Max. teplota: 90 °C

Typ upevnění: šroubovací

Číslo výrobce: 240775-100019

Obsah: 1 ks

Průměr: 4.8 mm

Ø kabelu do: 4.8 mm

Ø kabelu od: 4.8 mm

Průměr kabelu (rozsah): 4.8 - 4.8 mm

Wireless Charging function: Ne

Ø kabelu: 0.34 mm²

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2629725 Pepperl+Fuchs V15-G-10M-PVC-V15-G upravený zástrčkový konektor pro senzory - aktory, 240775-100019, piny: 5, 5, 10 m, 1

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2629725 Pepperl+Fuchs V15-G-10M-PVC-V15-G upravený zástrčkový konektor pro senzory - aktory, 240775-100019, piny: 5, 5, 10 m, 1

Popis

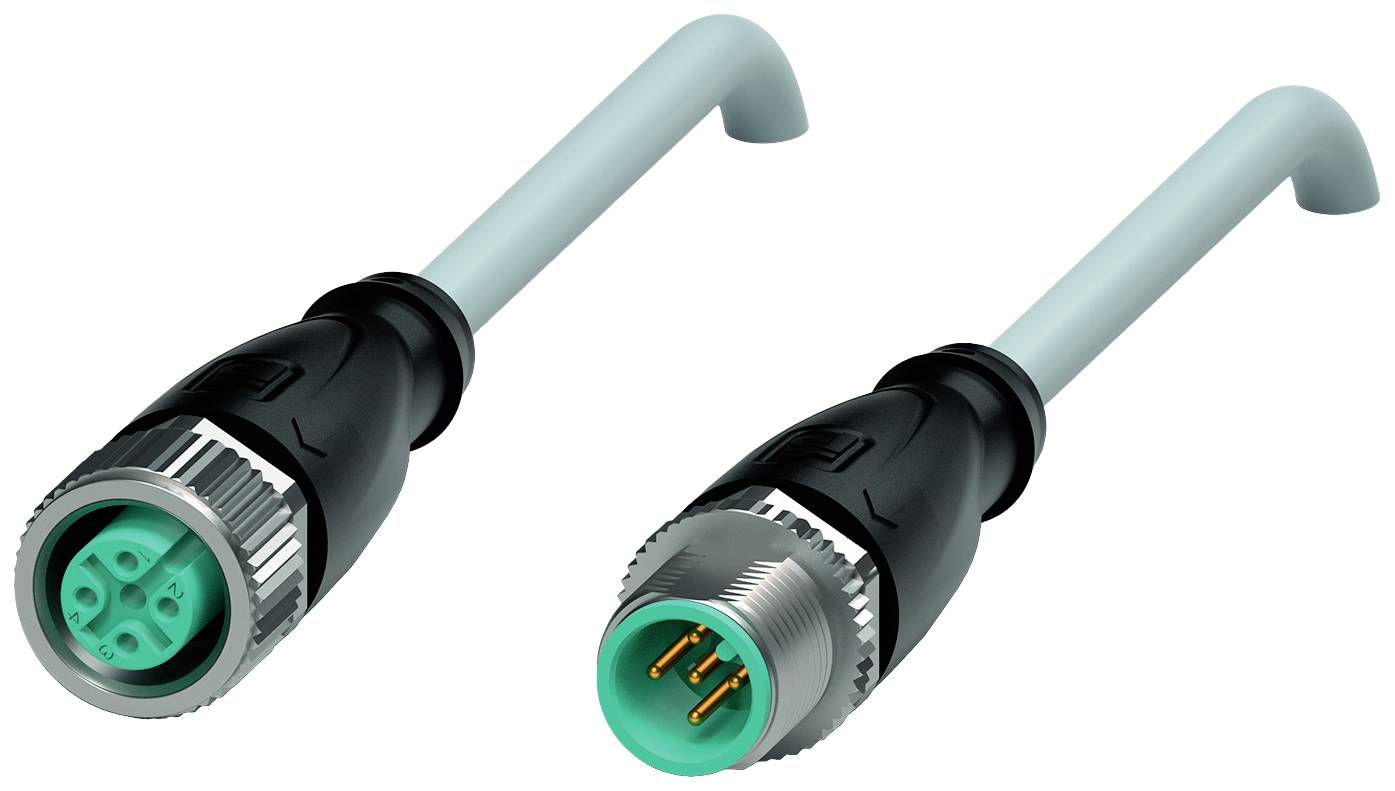

Spojovací kabel, zásuvka M12, rovná pro zástrčku M12; kódování a, 5 pólů, kabel z PVC, šedá; délka: 10 m

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pinů: 5 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Zástrčka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pinů: 5 KÓDOVÁNÍ: Kódování A.Elektrické údajeProvozní napětí: Max. 48 v AC / 60 v DCProvozní proud: Max. 4 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 70 °C (-40... 158 °F) Pohybující se kabel: -5... 70 °C (23... 158 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná a šestihranná matice SW = 14 mm Počet zastrčení: Min. 100Ochrana: IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 4,8 mm Poloměr ohybu: > 10 x průměr kabelu, pohyblivý Drážka: Max. 80 N/300 mm Barva pláště: Šedá (podobně RAL 7001) Počet žil: 5 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá; žíla 5: Šedá Struktura žil: Ø 19 x 0,15 mm Délka: 10 m Zkratka kabelu: Li Y YM 5 x 0,34MateriálKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Těsnění: FKM Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: PVC Izolace žil: PVC Nehořlavost: Nehořlavá
