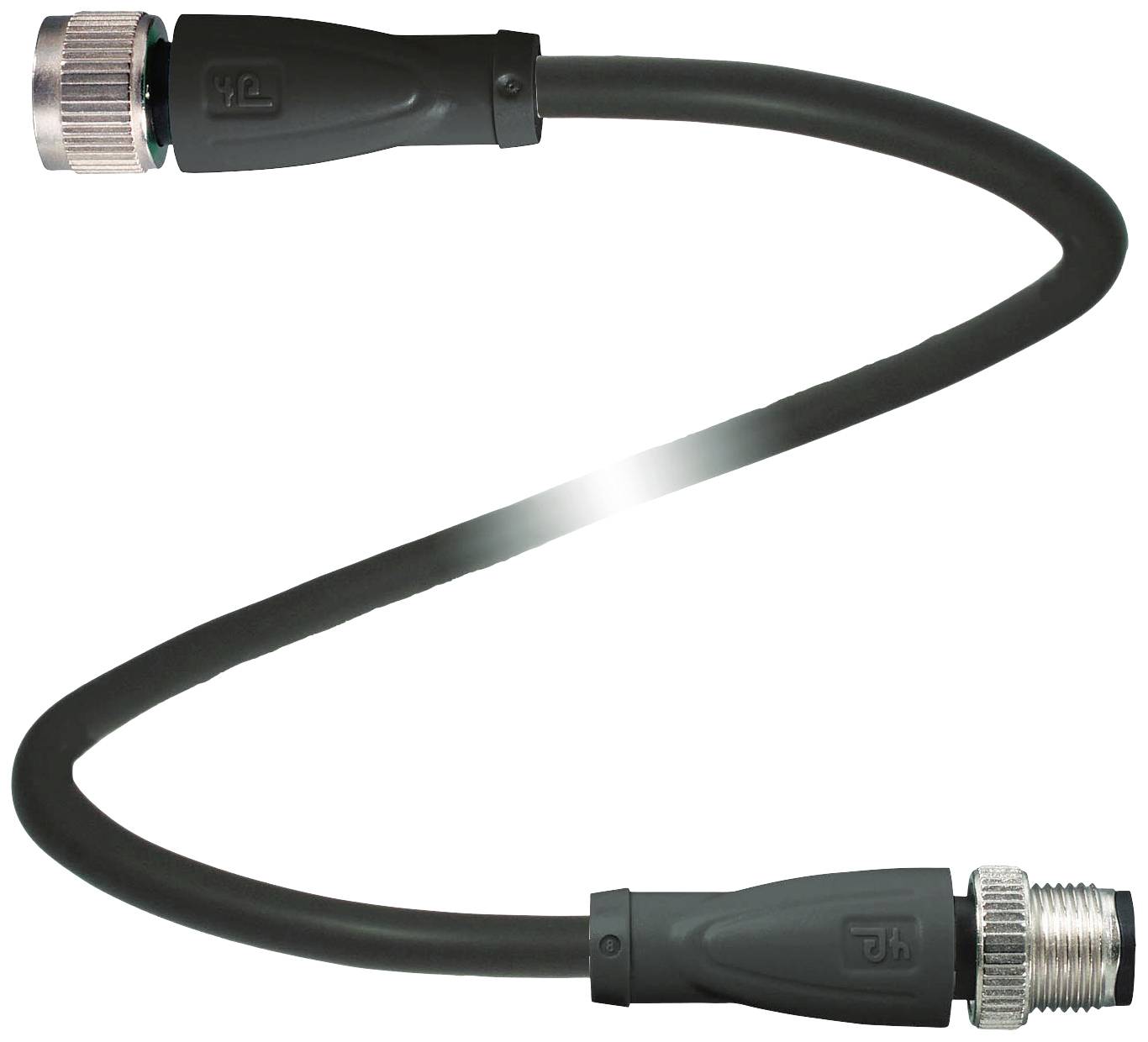

Name: Pepperl+Fuchs V11-G-BK5M-PVC-U-V11-G upravený zástrčkový konektor pro senzory - aktory, 247260, piny: 3, 3, 5 m, 1 ks
Brand: Pepperl+Fuchs
SKU: 2630859
Availability: BackOrder

Technické parametry

Druh obalu: Piece

Typ: V11-G-BK5M-PVC-U-V11-G

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Provedení: Rovná zástrčka na rovnou spojku

Norma zástrčky: senzorika konektoru

Strana připojení A: zásuvka M12, rovná

Strana připojení B: zástrčka M12, rovná

Počet pólů: 3
3

Délka kabelu: 5 m

Materiál pláště: PVC

Jmenovité napětí: 250 V DC/AC

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Průřez připojovacího vodiče (max.): 0.34 mm²

Vnější Ø: 4.3 mm

Průřez vodiče (kabely senzor-aktor): 0.34 mm²

Připojení: kabel se zástrčkou

Typ závitu, šířka připojení: M12 x 1

Typ závitu, připojení kabelu a montáž: M12 x 1

Kódování: Typ A

Materiál kontaktu: Au (zlato)

Kontaktní plocha: Au (zlato)

: IP67
IP68
IP69

Min. teplota: -40 °C

Max. teplota: 90 °C

Typ upevnění: šroubovací

Číslo výrobce: 247260

Obsah: 1 ks

Průměr: 4.3 mm

Ø kabelu do: 4.3 mm

Průměr kabelu (rozsah): 4.3 mm (max)

Wireless Charging function: Ne

Ø kabelu: 0.34 mm²

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2630859 Pepperl+Fuchs V11-G-BK5M-PVC-U-V11-G upravený zástrčkový konektor pro senzory - aktory, 247260, piny: 3, 3, 5 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2630859 Pepperl+Fuchs V11-G-BK5M-PVC-U-V11-G upravený zástrčkový konektor pro senzory - aktory, 247260, piny: 3, 3, 5 m, 1 ks

Popis

Spojovací kabel, M12, délka 5 m.

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pinů: 3 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Zástrčka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pinů: 3 KÓDOVÁNÍ: Kódování A.UL fólie: E231213Elektrické údajeProvozní napětí: Max. 250 v AC/DCProvozní proud: Max. 4 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101Hořlavost: UL 1581 , IEC 60332-1-2Povolení a certifikátySCHVÁLENÍ UL: AWM STYLE 2095 AWM I/II A/B 80 °C 300V FT1 (KABEL)Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -25... 80 °C (-13... 176 °F) Pohybující se kabel: -5... 80 °C (23... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100OCHRANA: IP67 / IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 4,3 mm Poloměr ohybu: > 15 x průměr vedení, | > pevně položený 5 x průměr vedení Drážka: Max. 50 N/300 mm Barva pláště: Černá (podobně RAL 9005) Počet žil: 3 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 3: Modrá | žíla 4: Černá Struktura žil: Ø 19 x 0,15 mm Délka: 5 m Zkratka kabelu: Li YY 3 x 0,34MateriálKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: PVC Izolace žil: PVC Hořlavost: FT1
