Name: Pepperl+Fuchs V1-WV4A-A2-BK5M-PUR-U upravený zástrčkový konektor pro senzory - aktory, 70123663, piny: 4, 5 m, 1 ks
Brand: Pepperl+Fuchs
SKU: 2630798
Availability: BackOrder

Platform for Everything Technical
Rychlé doručení
Garantované vrácení zboží
Odborný prodejce již od roku 1923

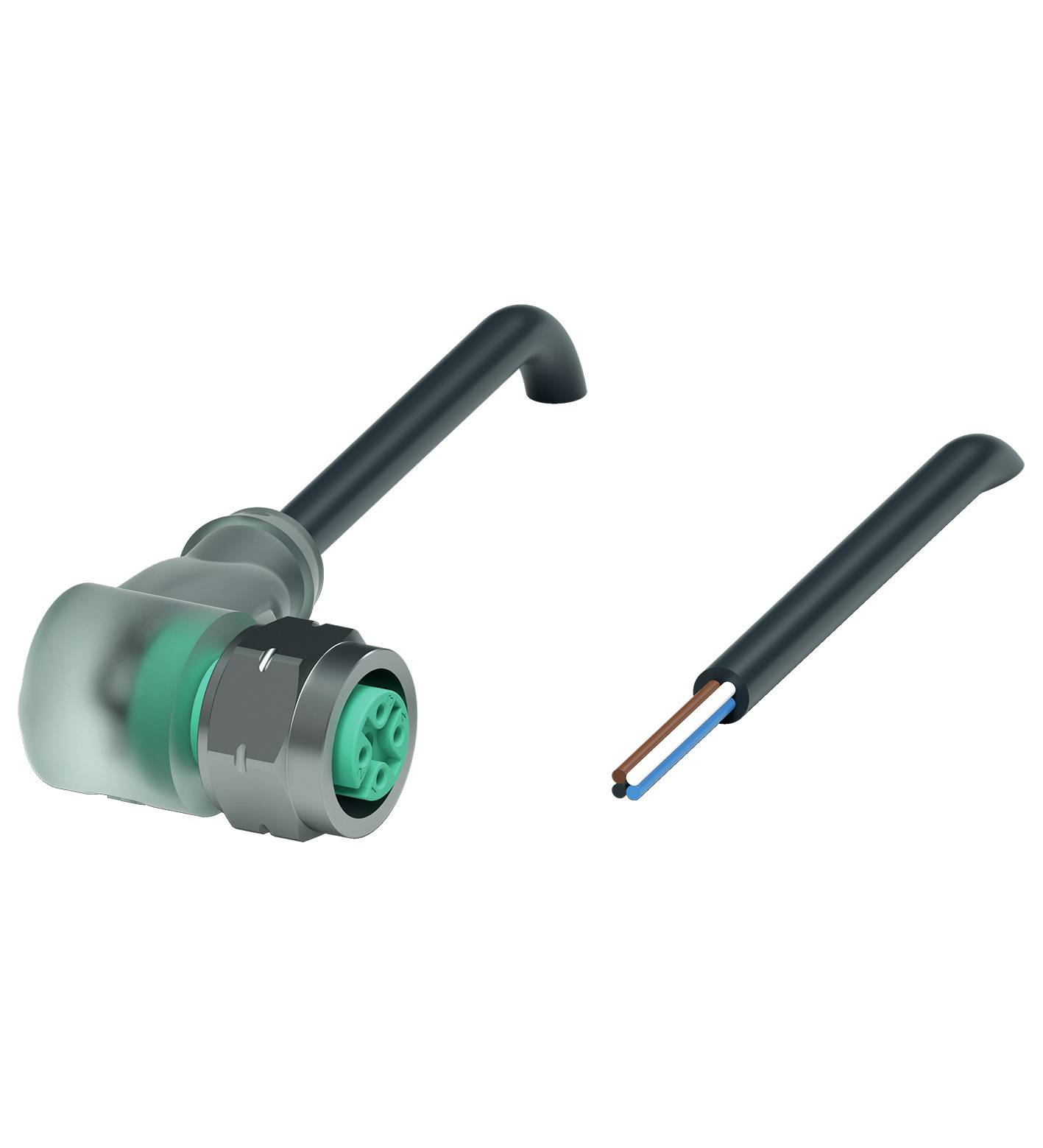

Úhlová elektrická zástrčka s odhaleným koncem kabelu signalizuje připojení.

Ilustrační obrázek

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Strana připojení A

zásuvka M12, zahnutá

Strana připojení B

kabel, otevřený konec

Počet pólů

Délka kabelu

5 m

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (799,00 Kč / kus)

799,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Typ: V1-WV4A-A2-BK5M-PUR-U

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Strana připojení A: zásuvka M12, zahnutá

Strana připojení B: kabel, otevřený konec

Počet pólů: 4

Délka kabelu: 5 m

Materiál pláště: PUR

Jmenovité napětí: 24 V/DC

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Vnější Ø: 4 mm

Připojení: zásuvka

Typ závitu, šířka připojení: M12 x 1

Typ závitu, připojení kabelu a montáž: M12 x 1

Kódování: Typ A

Materiál kontaktu: Au

Kontaktní plocha: Au

: IP68
IP69

Vlastnosti: kódové označení A

Min. teplota: -40 °C

Max. teplota: 90 °C

Typ upevnění: šroubovací

Číslo výrobce: 70123663

Obsah: 1 ks

Průměr: 4.3 mm

Ø kabelu do: 4 mm

Průměr kabelu (rozsah): 4 mm (max)

Wireless Charging function: Ne

Ø kabelu: 0.34 mm²

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2630798 Pepperl+Fuchs V1-WV4A-A2-BK5M-PUR-U upravený zástrčkový konektor pro senzory - aktory, 70123663, piny: 4, 5 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2630798 Pepperl+Fuchs V1-WV4A-A2-BK5M-PUR-U upravený zástrčkový konektor pro senzory - aktory, 70123663, piny: 4, 5 m, 1 ks

Popis

Kabelová zásuvka M12, zahnutá, nerezová ocel 1.4404, kódování a, 4-pólová LED, PUR kabel černý, UL, Vhodný pro tažné řetězy, torzní, délka 5 m.

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Zahnuté Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Volný konec vedeníZobrazení/ovládací prvkyLED zelená: Provozní kontrolkaŽlutá LED: Kontrolka funkčnosti pin 4Elektrické údajeProvozní napětí: Max. 24 v DC -20 % / +25 %Provozní proud: Max. 4 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101HOŘLAVOST: UL 1581; DIN EN 60332-2-2Neobsahuje halogeny: IEC 60754-1Povolení a certifikátySCHVÁLENO UL: AWM STYLE 20549 AWM I/II A/B 80 °C 300V FT2 (KABEL)UL fólie: E231213Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 80 °C (-40... 176 °F) Pohybující se kabel: -20... 80 °C (-4... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Šestihranná matice SW = 14 mm Počet zastrčení: Min. 100Ochrana: IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 6 Průměr pláště: 4,3 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 5 x průměr vedení Drážka: Max. 80 N/300 mm Barva pláště: Černá (podobně RAL 9005) Počet žil: 4 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá Struktura žil: Ø 42 x 0,1 mm Délka: 5 m Zkratovací kabel: Li 9Y, 11Y, 4 x 0,34Způsobilost k vlečnému šňůru Počet cyklů vlečného řetězu: Min. 5000000 Rychlost posuvu: Max. 3,3 m/s. Dráha posuvu: Max. 5 m Zrychlení: Max. 5 m/s 2 Torzní cykly: Min. 1000000 Torzní zatížení: ± 180 °/m.MateriálLABS-Freedom: AnoNeobsahuje halogeny: AnoKonektor Šroubový spoj: Ušlechtilá ocel 1.4404 / AISI 316L (V4A) Rukojeť: TPU, transparentní Těsnění: FKM Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Odolnost vůči UV záření: Ano Chemická odolnost: Dobrá Odolnost vůči olejům: Ano Odolnost chladícího maziva: Ano Odolnost vůči mikrobům: Ano Odolnost vůči hydrolýze: Ano Hořlavost: FT2
