Name: Pepperl+Fuchs V1-W-7,5M-PVC-V1-G upravený zástrčkový konektor pro senzory - aktory, 192043, piny: 4, 4, 7.5 m, 1 ks
Brand: Pepperl+Fuchs
SKU: 2630656
Availability: BackOrder

Platform for Everything Technical
Rychlé doručení
Garantované vrácení zboží
Odborný prodejce již od roku 1923

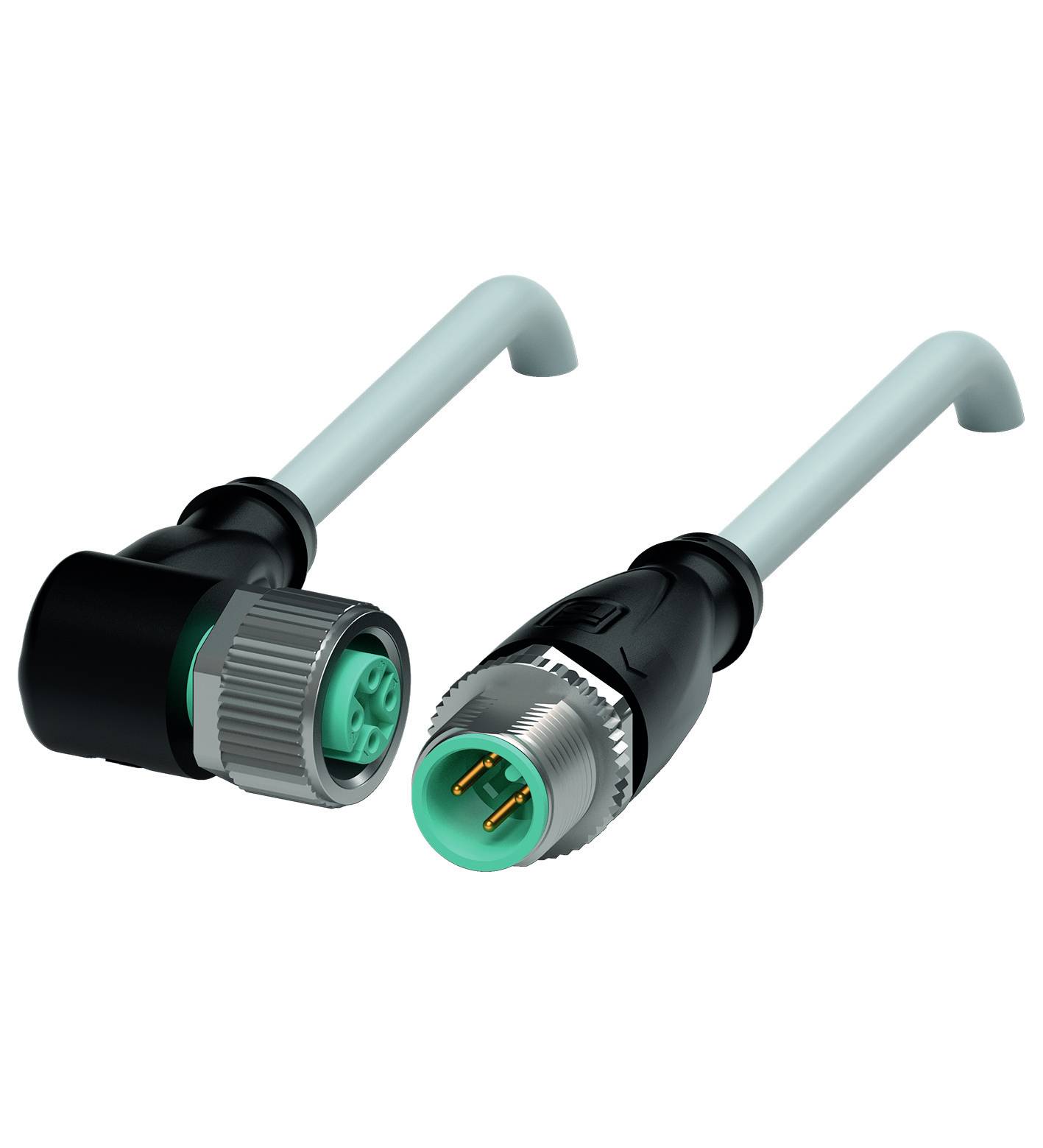

Obrázek zobrazuje dva průmyslové konektory s kabely, jeden samčí a jeden samičí, oba v černé a zelené barvě.

Ilustrační obrázek

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Strana připojení A

zásuvka M12, zahnutá

Strana připojení B

zástrčka M12, rovná

Počet pólů

Délka kabelu

7.5 m

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 6. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (726,45 Kč / kus)

726,45 Kč

Bez DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Typ: V1-W-7,5M-PVC-V1-G

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Strana připojení A: zásuvka M12, zahnutá

Strana připojení B: zástrčka M12, rovná

Počet pólů: 4
4

Délka kabelu: 7.5 m

Materiál pláště: PVC

Jmenovité napětí: 250 V DC/AC

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Průřez připojovacího vodiče (max.): 0.34 mm²

Vnější Ø: 4.8 mm

Průřez vodiče (kabely senzor-aktor): 0.34 mm²

Připojení: zásuvka

Typ závitu, šířka připojení: M12 x 1

Typ závitu, připojení kabelu a montáž: M12 x 1

Kódování: Typ A

Materiál kontaktu: zlato

Kontaktní plocha: zlato

: IP68
IP69

Vlastnosti: ohnivzdorný

Min. teplota: -40 °C

Max. teplota: 90 °C

Typ upevnění: šroubovací

Číslo výrobce: 192043

Obsah: 1 ks

Průměr: 4.8 mm

Wireless Charging function: Ne

Ø kabelu: 0.34 mm²

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2630656 Pepperl+Fuchs V1-W-7,5M-PVC-V1-G upravený zástrčkový konektor pro senzory - aktory, 192043, piny: 4, 4, 7.5 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2630656 Pepperl+Fuchs V1-W-7,5M-PVC-V1-G upravený zástrčkový konektor pro senzory - aktory, 192043, piny: 4, 4, 7.5 m, 1 ks

Popis

Spojovací kabel, M12 na M12, PVC kabel 4-pólový, délka 7,5 m.

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Zahnuté Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Zástrčka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Elektrické údajeProvozní napětí: Max. 250 v AC/DCProvozní proud: Max. 4 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101Hořlavost: IEC 60332-2-2Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -25... 70 °C (-13... 158 °F) Pohybující se kabel: -5... 70 °C (23... 158 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná a šestihranná matice SW = 14 mm Počet zastrčení: Min. 100Ochrana: IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 4,8 mm Poloměr ohybu: > 10 x průměr kabelu, pohyblivý Drážka: Max. 80 N/300 mm Barva pláště: Šedá (podobně RAL 7001) Počet žil: 4 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá Struktura žil: Ø 19 x 0,15 mm Délka: 7,5 m Zkratka kabelu: Li Y YM 4 x 0,34MateriálKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Těsnění: FKM Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: PVC Izolace žil: PVC Nehořlavost: Nehořlavá

Popis

Spojovací kabel, M12 na M12, PVC kabel 4-pólový, délka 7,5 m.

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Zahnuté Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Zástrčka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Elektrické údajeProvozní napětí: Max. 250 v AC/DCProvozní proud: Max. 4 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101Hořlavost: IEC 60332-2-2Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -25... 70 °C (-13... 158 °F) Pohybující se kabel: -5... 70 °C (23... 158 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná a šestihranná matice SW = 14 mm Počet zastrčení: Min. 100Ochrana: IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 4,8 mm Poloměr ohybu: > 10 x průměr kabelu, pohyblivý Drážka: Max. 80 N/300 mm Barva pláště: Šedá (podobně RAL 7001) Počet žil: 4 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá Struktura žil: Ø 19 x 0,15 mm Délka: 7,5 m Zkratka kabelu: Li Y YM 4 x 0,34MateriálKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Těsnění: FKM Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: PVC Izolace žil: PVC Nehořlavost: Nehořlavá
