Name: Pepperl+Fuchs V1-W-10M-PUR-ABG-V1-W upravený zástrčkový konektor pro senzory - aktory, 240789-100000, piny: 4, 4, 10 m,
Brand: Pepperl+Fuchs
SKU: 2630814
Availability: BackOrder

Platform for Everything Technical
Rychlé doručení
Garantované vrácení zboží
Odborný prodejce již od roku 1923

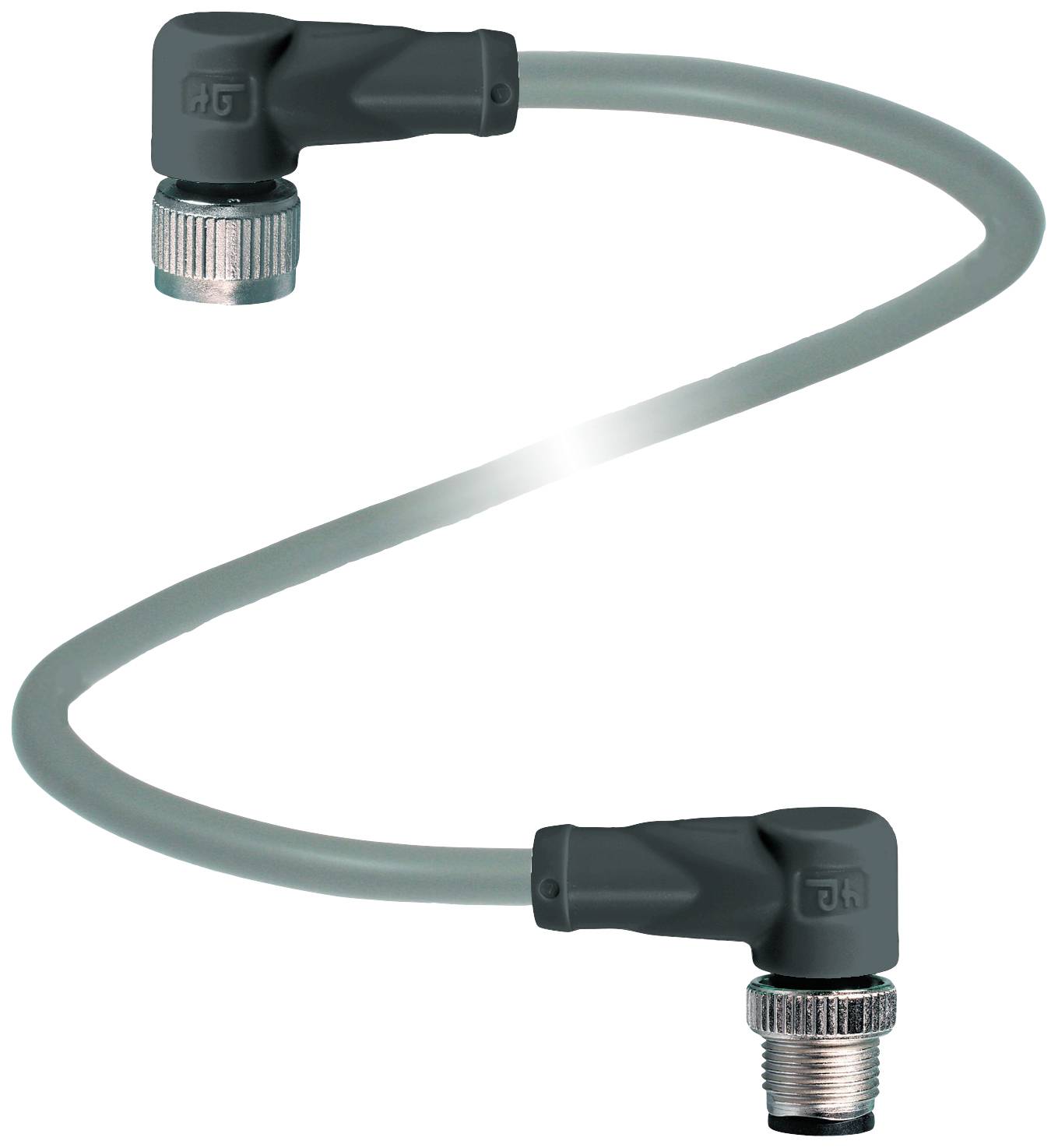

Šedý flexibilní kabel s úhlovým konektorem na každém konci, vhodný pro propojení elektrických zařízení.

Ilustrační obrázek

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Strana připojení A

zásuvka M12, zahnutá

Strana připojení B

zástrčka M12, zahnutá

Počet pólů

Délka kabelu

10 m

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 11. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 536,36 Kč / kus)

1 536,36 Kč

Bez DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Typ: V1-W-10M-PUR-ABG-V1-W

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Strana připojení A: zásuvka M12, zahnutá

Strana připojení B: zástrčka M12, zahnutá

Počet pólů: 4
4

Délka kabelu: 10 m

Materiál pláště: PUR

Jmenovité napětí: 250 V DC/AC

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Vnější Ø: 4.8 mm

Průřez vodiče (kabely senzor-aktor): 0.34 mm²

Typ závitu, šířka připojení: M12 x 1

Typ závitu, připojení kabelu a montáž: M12 x 1

Kódování: Typ A

Materiál kontaktu: Au (zlato)

Kontaktní plocha: Au (zlato)

: IP67
IP68
IP69

Vlastnosti: bez halogenů

Min. teplota: -40 °C

Max. teplota: 90 °C

Typ upevnění: šroubovací

Číslo výrobce: 240789-100000

Obsah: 1 ks

Průměr: 4.8 mm

Wireless Charging function: Ne

Ø kabelu: 0.34 mm²

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2630814 Pepperl+Fuchs V1-W-10M-PUR-ABG-V1-W upravený zástrčkový konektor pro senzory - aktory, 240789-100000, piny: 4, 4, 10 m,

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2630814 Pepperl+Fuchs V1-W-10M-PUR-ABG-V1-W upravený zástrčkový konektor pro senzory - aktory, 240789-100000, piny: 4, 4, 10 m,

Popis

Spojovací kabel, zásuvka M12, zahnutá pro zástrčku M12, kódování a, 4 pólů, PUR kabel, šedý, stíněný, délka: 10 m.

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Zahnuté Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Zástrčka Provedení: M12 Provedení: Zahnuté Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Elektrické údajeProvozní napětí: Max. 250 v AC/DCProvozní proud: Max. 4 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101NEOBSAHUJE HALOGENY: DIN VDE 0472-815 | DIN EN 50267-2-1Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 80 °C (-40... 176 °F) Pohybující se kabel: -25... 80 °C (-13... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100 Stínění: Položeno stínidloOCHRANA: IP67 / IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 4,8 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 5 x průměr vedení Drážka: Max. 100 N/300 mm Barva pláště: Šedá (podobně RAL 7001) Počet žil: 4 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá Struktura žil: Ø 19 x 0,15 mm Stínění: Pocínovaný měděný oplet, 85% kryt Délka: 10 m Zkratovací kabel: Li 9Y, 11YM, 4 x 0,34MateriálNeobsahuje halogeny: AnoKonektor Vroubané šroubové spojení: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Chemická odolnost: Dobrá

Popis

Spojovací kabel, zásuvka M12, zahnutá pro zástrčku M12, kódování a, 4 pólů, PUR kabel, šedý, stíněný, délka: 10 m.

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Zahnuté Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Zástrčka Provedení: M12 Provedení: Zahnuté Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Elektrické údajeProvozní napětí: Max. 250 v AC/DCProvozní proud: Max. 4 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101NEOBSAHUJE HALOGENY: DIN VDE 0472-815 | DIN EN 50267-2-1Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 80 °C (-40... 176 °F) Pohybující se kabel: -25... 80 °C (-13... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100 Stínění: Položeno stínidloOCHRANA: IP67 / IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 4,8 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 5 x průměr vedení Drážka: Max. 100 N/300 mm Barva pláště: Šedá (podobně RAL 7001) Počet žil: 4 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá Struktura žil: Ø 19 x 0,15 mm Stínění: Pocínovaný měděný oplet, 85% kryt Délka: 10 m Zkratovací kabel: Li 9Y, 11YM, 4 x 0,34MateriálNeobsahuje halogeny: AnoKonektor Vroubané šroubové spojení: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Chemická odolnost: Dobrá
