Name: Pepperl+Fuchs V1-W-0,2M-PUR-V1-W upravený zástrčkový konektor pro senzory - aktory, 305874, piny: 4, 4, 0.2 m, 1 ks
Brand: Pepperl+Fuchs
SKU: 2630884
Availability: BackOrder

Platform for Everything Technical
Rychlé doručení
Garantované vrácení zboží
Odborný prodejce již od roku 1923

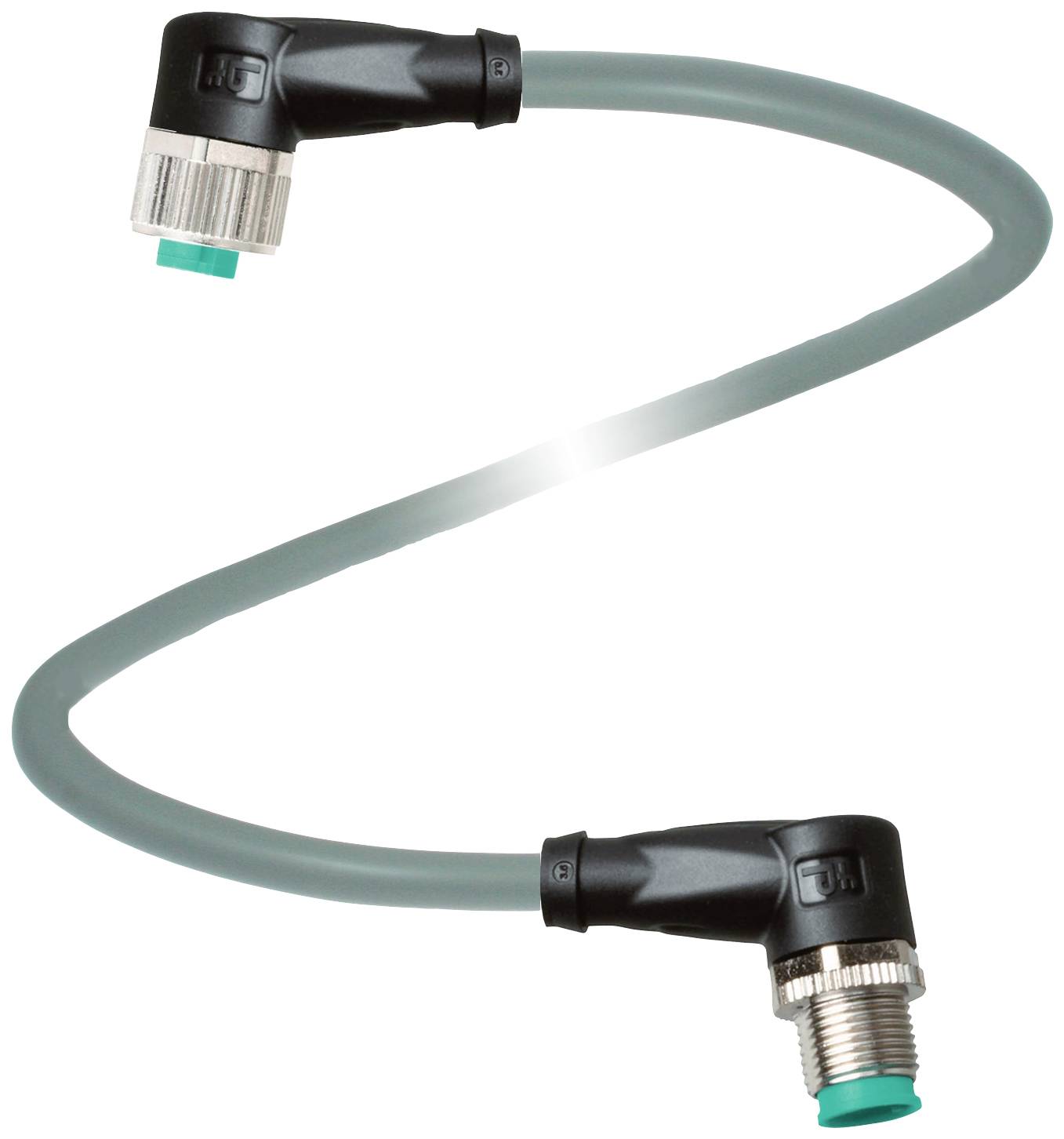

Šedý, flexibilní ohebný kabel se dvěma černými pravoúhlými konektory na koncích, vhodný pro průmyslové aplikace.

Ilustrační obrázek

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Strana připojení A

zásuvka M12, zahnutá

Strana připojení B

zástrčka M12, zahnutá

Počet pólů

Délka kabelu

0.2 m

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 19. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (681,82 Kč / kus)

681,82 Kč

Bez DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Typ: V1-W-0,2M-PUR-V1-W

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Strana připojení A: zásuvka M12, zahnutá

Strana připojení B: zástrčka M12, zahnutá

Počet pólů: 4
4

Délka kabelu: 0.2 m

Materiál pláště: PUR

Jmenovité napětí: 250 V DC/AC

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Vnější Ø: 4.8 mm

Průřez vodiče (kabely senzor-aktor): 0.34 mm²

Připojení: zásuvka M12

Typ závitu, šířka připojení: M12 x 1

Typ závitu, připojení kabelu a montáž: M12 x 1

Kódování: Typ A

Materiál kontaktu: Au (zlato)

Kontaktní plocha: Au (zlato)

maximální průřez: 0.34 mm²

: IP68
IP69

Vlastnosti: kódové označení A

Min. teplota: -40 °C

Max. teplota: 90 °C

Typ upevnění: šroubovací

Číslo výrobce: 305874

Obsah: 1 ks

Průměr: 4.8 mm

Ø kabelu do: 4.8 mm

Průměr kabelu (rozsah): 4.8 mm (max)

Wireless Charging function: Ne

Ø kabelu: 0.34 mm²

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2630884 Pepperl+Fuchs V1-W-0,2M-PUR-V1-W upravený zástrčkový konektor pro senzory - aktory, 305874, piny: 4, 4, 0.2 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2630884 Pepperl+Fuchs V1-W-0,2M-PUR-V1-W upravený zástrčkový konektor pro senzory - aktory, 305874, piny: 4, 4, 0.2 m, 1 ks

Popis

Propojovací kabel, zásuvka M12, zahnutá pro zástrčku M12, kódování a, 4-pólová, PUR kabel, šedá, délka: 0,2 m.

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Zahnuté Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Zástrčka Provedení: M12 Provedení: Zahnuté Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Elektrické údajeProvozní napětí: Max. 250 v AC/DCProvozní proud: Max. 4 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101Neobsahuje halogeny: IEC 60754-1Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 80 °C (-40... 176 °F) Pohybující se kabel: -25... 80 °C (-13... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná a šestihranná matice SW = 14 mm Počet zastrčení: Min. 100Ochrana: IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 4,8 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 8 x průměr vedení Drážka: Max. 60 N/500 mm Barva pláště: Šedá (podobně RAL 7001) Počet žil: 4 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá Struktura žil: Ø 19 x 0,15 mm Délka: 0,2 m Zkratovací kabel: Li 9Y, 11YM, 4 x 0,34Způsobilost k vlečnému šňůru Cykly vlečného řetězu: Max. 50 / den Rychlost posuvu: Max. 0,3 m/s.MateriálNeobsahuje halogeny: AnoKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Těsnění: FKM Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Chemická odolnost: Dobrá Odolnost vůči mikrobům: Ano Odolnost vůči hydrolýze: Ano

Popis

Propojovací kabel, zásuvka M12, zahnutá pro zástrčku M12, kódování a, 4-pólová, PUR kabel, šedá, délka: 0,2 m.

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Zahnuté Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Zástrčka Provedení: M12 Provedení: Zahnuté Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Elektrické údajeProvozní napětí: Max. 250 v AC/DCProvozní proud: Max. 4 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101Neobsahuje halogeny: IEC 60754-1Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 80 °C (-40... 176 °F) Pohybující se kabel: -25... 80 °C (-13... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná a šestihranná matice SW = 14 mm Počet zastrčení: Min. 100Ochrana: IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 4,8 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 8 x průměr vedení Drážka: Max. 60 N/500 mm Barva pláště: Šedá (podobně RAL 7001) Počet žil: 4 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá Struktura žil: Ø 19 x 0,15 mm Délka: 0,2 m Zkratovací kabel: Li 9Y, 11YM, 4 x 0,34Způsobilost k vlečnému šňůru Cykly vlečného řetězu: Max. 50 / den Rychlost posuvu: Max. 0,3 m/s.MateriálNeobsahuje halogeny: AnoKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Těsnění: FKM Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Chemická odolnost: Dobrá Odolnost vůči mikrobům: Ano Odolnost vůči hydrolýze: Ano
