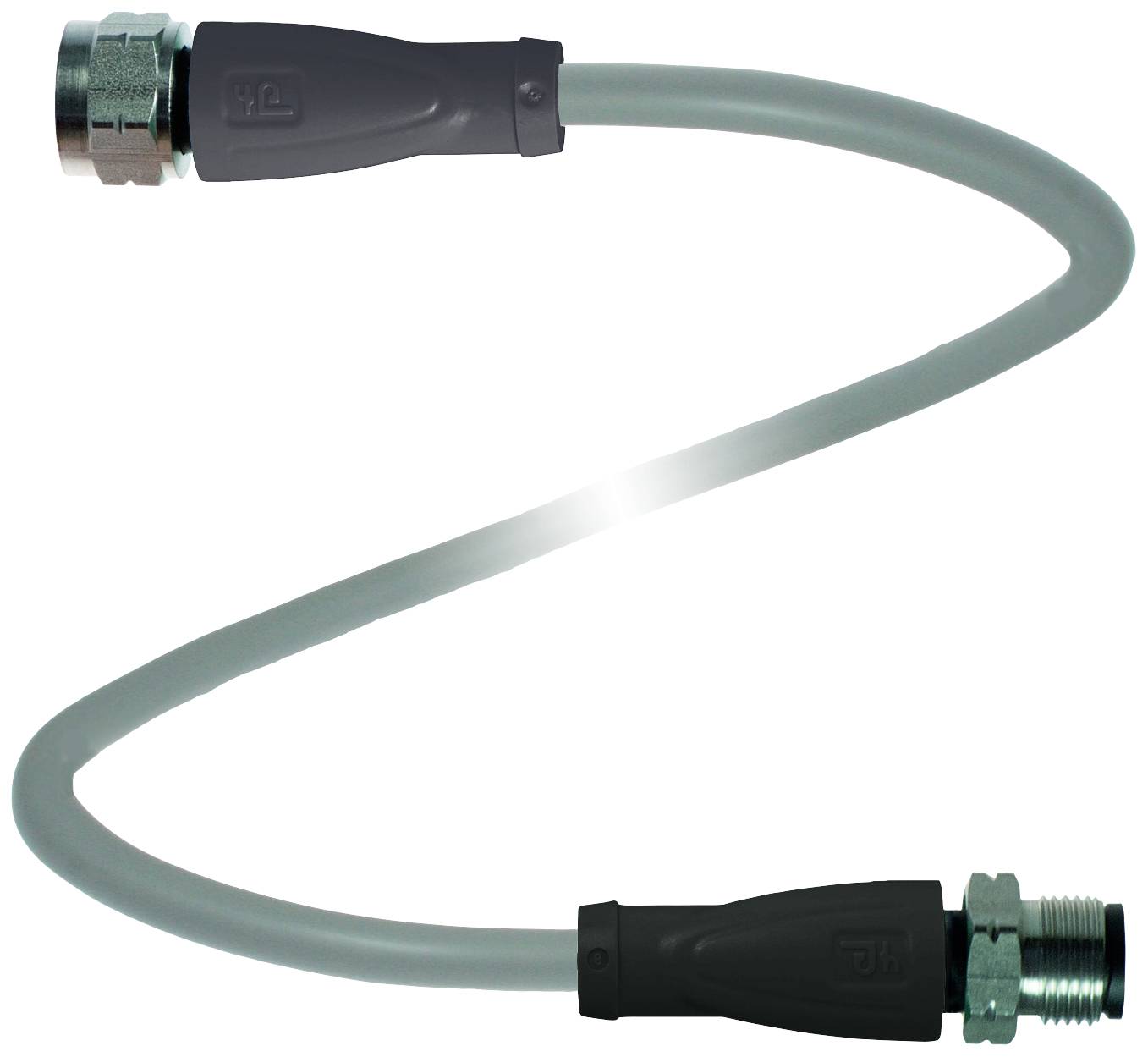

Name: Pepperl+Fuchs V1-GV4A-0,6M-PVC-V1-GV4A upravený zástrčkový konektor pro senzory - aktory, 207416, piny: 4, 4, 0.6 m, 1 k
Brand: Pepperl+Fuchs
SKU: 2630268
Availability: BackOrder

Technické parametry

Typ: V1-GV4A-0,6M-PVC-V1-GV4A

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Provedení: Rovná zástrčka na rovnou spojku

Strana připojení A: zásuvka M12, rovná

Strana připojení B: zástrčka M12, rovná

Počet pólů: 4
4

Délka kabelu: 0.6 m

Materiál pláště: PVC

Jmenovité napětí: 250 V DC/AC

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Průřez připojovacího vodiče (max.): 0.34 mm²

Vnější Ø: 4.8 mm

Průřez vodiče (kabely senzor-aktor): 0.34 mm²

Připojení: kabel se zástrčkou

Typ závitu, šířka připojení: M12 x 1

Typ závitu, připojení kabelu a montáž: M12 x 1

Kódování: Typ A

Materiál kontaktu: zlato

Kontaktní plocha: zlato

maximální průřez: 0.34 mm²

: IP67
IP68
IP69

Vlastnosti: ohnivzdorný

Min. teplota: -40 °C

Max. teplota: 90 °C

Typ upevnění: šroubovací

Číslo výrobce: 207416

Obsah: 1 ks

Průměr: 4.8 mm

Ø kabelu do: 4.8 mm

Průměr kabelu (rozsah): 4.8 mm (max)

Wireless Charging function: Ne

Ø kabelu: 0.34 mm²

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2630268 Pepperl+Fuchs V1-GV4A-0,6M-PVC-V1-GV4A upravený zástrčkový konektor pro senzory - aktory, 207416, piny: 4, 4, 0.6 m, 1 k

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2630268 Pepperl+Fuchs V1-GV4A-0,6M-PVC-V1-GV4A upravený zástrčkový konektor pro senzory - aktory, 207416, piny: 4, 4, 0.6 m, 1 k

Popis

Spojovací kabel, M12 na M12, PVC kabel 4-pólový, délka: 0,6 m, žíly: 4 x 0,34 mm2

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Zástrčka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Elektrické údajeProvozní napětí: Max. 250 v AC/DCProvozní proud: Max. 4 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101Hořlavost: IEC 60332-2-2Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -25... 70 °C (-13... 158 °F) Pohybující se kabel: -5... 70 °C (23... 158 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Montáž nářadí: Šestihranná matice SW = 14 mm Počet zastrčení: Min. 100OCHRANA: IP67 / IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 4,8 mm Poloměr ohybu: > 10 x průměr kabelu, pohyblivý Drážka: Max. 80 N/300 mm Barva pláště: Šedá (podobně RAL 7001) Počet žil: 4 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá Struktura žil: Ø 19 x 0,15 mm Délka: 0,6 m Zkratka kabelu: Li Y YM 4 x 0,34MateriálKonektor Šroubový spoj: Ušlechtilá ocel 1.4404 / AISI 316L (V4A) Rukojeť: TPU, černá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: PVC Izolace žil: PVC Nehořlavost: Nehořlavá
