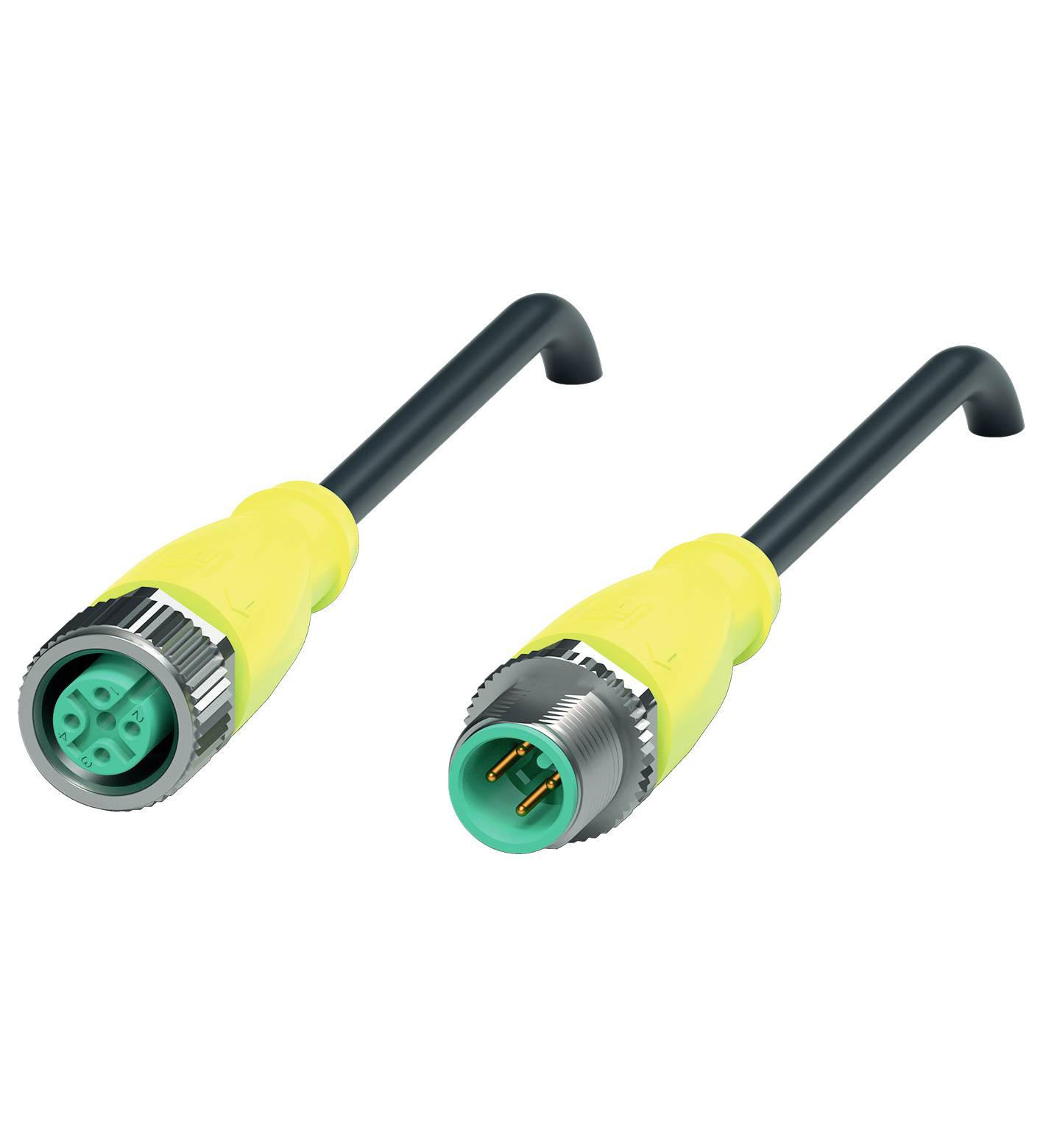

Ilustrační obrázek
Pepperl+Fuchs V1-G-S-BK20M-PUR-A-V1-G upravený zástrčkový konektor pro senzory - aktory, 318232, piny: 4, 4, 20 m, 1 ks
Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
Provedení
Rovná zástrčka na rovnou spojku
Norma zástrčky
senzorika konektoru
Strana připojení A
zásuvka M12, rovná
Strana připojení B
zástrčka M12, rovná
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (2 045,45 Kč / kus)
2 045,45 Kč
Bez DPH.
Ověřený prodejce s technickou podporou
Technické parametry
- Typ
V1-G-S-BK20M-PUR-A-V1-G
- Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
- Provedení
Rovná zástrčka na rovnou spojku
- Norma zástrčky
senzorika konektoru
- Strana připojení A
zásuvka M12, rovná
- Strana připojení B
zástrčka M12, rovná
- Počet pólů
4
4
- Délka kabelu
20 m
- Materiál pláště
PUR
- Jmenovité napětí
250 V DC/AC
- Jmenovitý proud
4 A
- Jmenovitý proud - filtr
4 A
- Průřez připojovacího vodiče (max.)
0.34 mm²
- Vnější Ø
4.3 mm
- Průřez vodiče (kabely senzor-aktor)
0.34 mm²
- Připojení
kabel se zástrčkou
- Typ závitu, šířka připojení
M12 x 1
- Typ závitu, připojení kabelu a montáž
M12 x 1
- Kódování
Typ A
- Materiál kontaktu
Au
- Kontaktní plocha
Au
- maximální průřez
0.34 mm²
IP68
IP69
- Vlastnosti
polyuretanový plášť
- Min. teplota
-40 °C
- Max. teplota
90 °C
- Typ upevnění
šroubovací
- Číslo výrobce
318232
- Obsah
1 ks
- Průměr
4.3 mm
- Ø kabelu do
4.3 mm
- Průměr kabelu (rozsah)
4.3 mm (max)
- Wireless Charging function
Ne
- Ø kabelu
0.34 mm²
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 2631453 Pepperl+Fuchs V1-G-S-BK20M-PUR-A-V1-G upravený zástrčkový konektor pro senzory - aktory, 318232, piny: 4, 4, 20 m, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2631453 Pepperl+Fuchs V1-G-S-BK20M-PUR-A-V1-G upravený zástrčkový konektor pro senzory - aktory, 318232, piny: 4, 4, 20 m, 1 ks
Popis
Spojovací kabel, M12 na M12, PUR kabel 4-pólový, délka: 20 m, žíly: 4 x 0,34 mm2
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Zástrčka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Elektrické údajeProvozní napětí: Max. 250 v AC/DCProvozní proud: Max. 4 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101HOŘLAVOST: UL 1581; DIN EN 60332-2-2NEOBSAHUJE HALOGENY: DIN VDE 0472-815 | IEC 60754-1ODOLNOST VŮČI KOROZI: DIN EN 50525-2-21 / DIN VDE 0282-10Odolnost vůči hydrolýze: DIN EN 50525-2-21Povolení a certifikátySCHVÁLENO UL: AWM STYLE 20549 AWM I/II A/B 80 °C 300V FT2 (KABEL)UL fólie: E231213Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 80 °C (-40... 176 °F) Pohybující se kabel: -25... 80 °C (-13... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná a šestihranná matice SW = 14 mm Počet zastrčení: Min. 100Ochrana: IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 6 Průměr pláště: 4,3 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 5 x průměr vedení Drážka: Max. 80 N/300 mm Barva pláště: Černá (podobně RAL 9005) Počet žil: 4 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá Struktura žil: Ø 42 x 0,1 mm Délka: 20 m Zkratovací kabel: Li F 9Y, 11Y, 4 x 0,34Způsobilost k vlečnému šňůru Počet cyklů vlečného řetězu: Min. 5000000 Rychlost posuvu: Max. 3,3 m/s. Dráha posuvu: Max. 5 m Zrychlení: Max. 5 m/s 2 Torzní cykly: Min. 1000000 Torzní zatížení: ± 180 °/m.MateriálLABS-Freedom: AnoNeobsahuje halogeny: AnoKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, žlutá Těsnění: FKM Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Odolnost proti stříkání: Ano Chemická odolnost: Dobrá Odolnost vůči olejům: Ano Odolnost chladícího maziva: Ano Odolnost vůči mikrobům: Ano Odolnost vůči hydrolýze: Ano Hořlavost: FT2
