Pepperl+Fuchs V1-G-E8-BK25M-PUR-U upravený zástrčkový konektor pro senzory - aktory, 240002-100007, piny: 4, 25 m, 1 ks

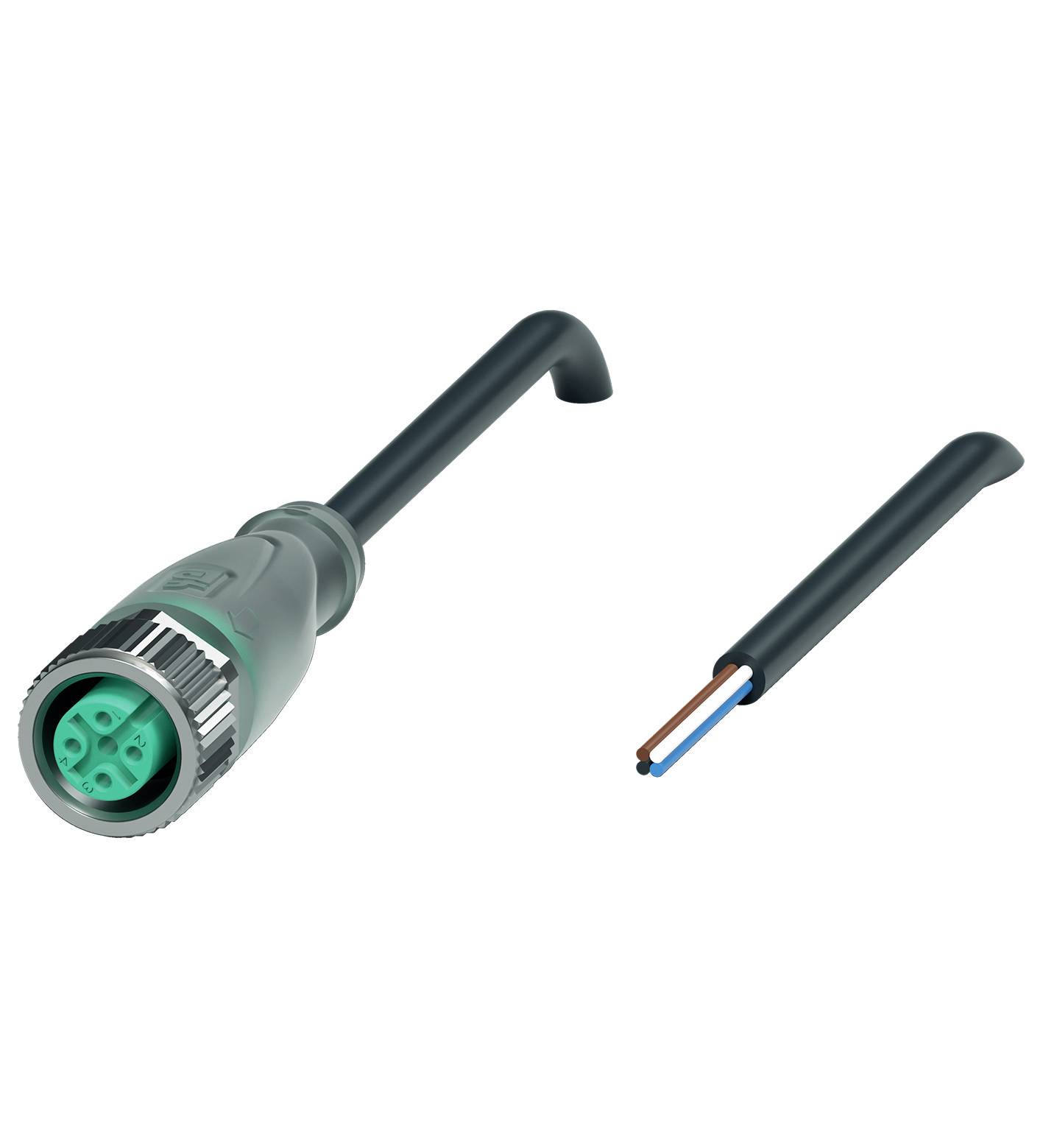

Konektor M8 pro zařízení s plastovou zásuvkou a pevnou kabelovou montáží, vedle něj neizolovaný konec kabelu s měděnými vodiči.
Ilustrační obrázek
Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
Provedení
zásuvka
Norma zástrčky
senzorika konektoru
Strana připojení A
zásuvka M12, rovná
Strana připojení B
kabel, otevřený konec
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Pá 11. 12.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (2 004,13 Kč / kus)
2 004,13 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

Typ

V1-G-E8-BK25M-PUR-U

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Provedení

zásuvka

Norma zástrčky

senzorika konektoru

Strana připojení A

zásuvka M12, rovná

Strana připojení B

kabel, otevřený konec

Počet pólů

4

Délka kabelu

25 m

Materiál pláště

PUR

Jmenovité napětí

24 V/DC

Jmenovitý proud

4 A

Jmenovitý proud - filtr

4 A

Průřez připojovacího vodiče (max.)

0.34 mm²

Vnější Ø

4.3 mm

Průřez vodiče (kabely senzor-aktor)

0.34 mm²

Připojení

zásuvka

Typ závitu, šířka připojení

M12 x 1

Typ závitu, připojení kabelu a montáž

M12 x 1

Kódování

Typ A

Materiál kontaktu

zlato

Kontaktní plocha

zlato

IP68

IP69

Vlastnosti

kódové označení A

Min. teplota

-40 °C

Max. teplota

90 °C

Typ upevnění

šroubovací

Číslo výrobce

240002-100007

Obsah

1 ks

Průměr

4.3 mm

Wireless Charging function

Ne

Ø kabelu

0.34 mm²

UKCA

bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2630731 Pepperl+Fuchs V1-G-E8-BK25M-PUR-U upravený zástrčkový konektor pro senzory - aktory, 240002-100007, piny: 4, 25 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2630731 Pepperl+Fuchs V1-G-E8-BK25M-PUR-U upravený zástrčkový konektor pro senzory - aktory, 240002-100007, piny: 4, 25 m, 1 ks

Popis

Kabelová zásuvka M12, přímé a kódování, 4-pólová LED, PUR kabel černý, UL, vhodný pro vlečné řetězy, Vhodné k krouhání, délka 25 m.

Tento text byl přeložen strojově.

Provedení

  • Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Volný konec vedeníZobrazení/ovládací prvkyLED zelená: Provozní kontrolkaŽlutá LED: Kontrolka funkčnosti pin 4Červená LED: Funkční indikátor pin 2Elektrické údajeProvozní napětí: Max. 24 v DC -20 % / +25 %Provozní proud: Max. 4 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101HOŘLAVOST: UL 1581; DIN EN 60332-2-2Neobsahuje halogeny: IEC 60754-1Povolení a certifikátySCHVÁLENO UL: AWM STYLE 20549 AWM I/II A/B 80 °C 300V FT2 (KABEL)UL fólie: E231213Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 80 °C (-40... 176 °F) Pohybující se kabel: -20... 80 °C (-4... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná a šestihranná matice SW = 14 mm Počet zastrčení: Min. 100Ochrana: IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 6 Průměr pláště: 4,3 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 5 x průměr vedení Drážka: Max. 80 N/300 mm Barva pláště: Černá (podobně RAL 9005) Počet žil: 4 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá Struktura žil: Ø 42 x 0,1 mm Délka: 25 m Zkratovací kabel: Li 9Y, 11Y, 4 x 0,34Způsobilost k vlečnému šňůru Počet cyklů vlečného řetězu: Min. 5000000 Rychlost posuvu: Max. 3,3 m/s. Dráha posuvu: Max. 5 m Zrychlení: Max. 5 m/s 2 Torzní cykly: Min. 1000000 Torzní zatížení: ± 180 °/m.MateriálLABS-Freedom: AnoNeobsahuje halogeny: AnoKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, transparentní Těsnění: FKM Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Odolnost vůči UV záření: Ano Chemická odolnost: Dobrá Odolnost vůči olejům: Ano Odolnost chladícího maziva: Ano Odolnost vůči mikrobům: Ano Odolnost vůči hydrolýze: Ano Hořlavost: FT2
