Pepperl+Fuchs V1-G-BK5M-PUR-O1S-V1-W upravený zástrčkový konektor pro senzory - aktory, 240790-100009, piny: 4, 4, 5 m,

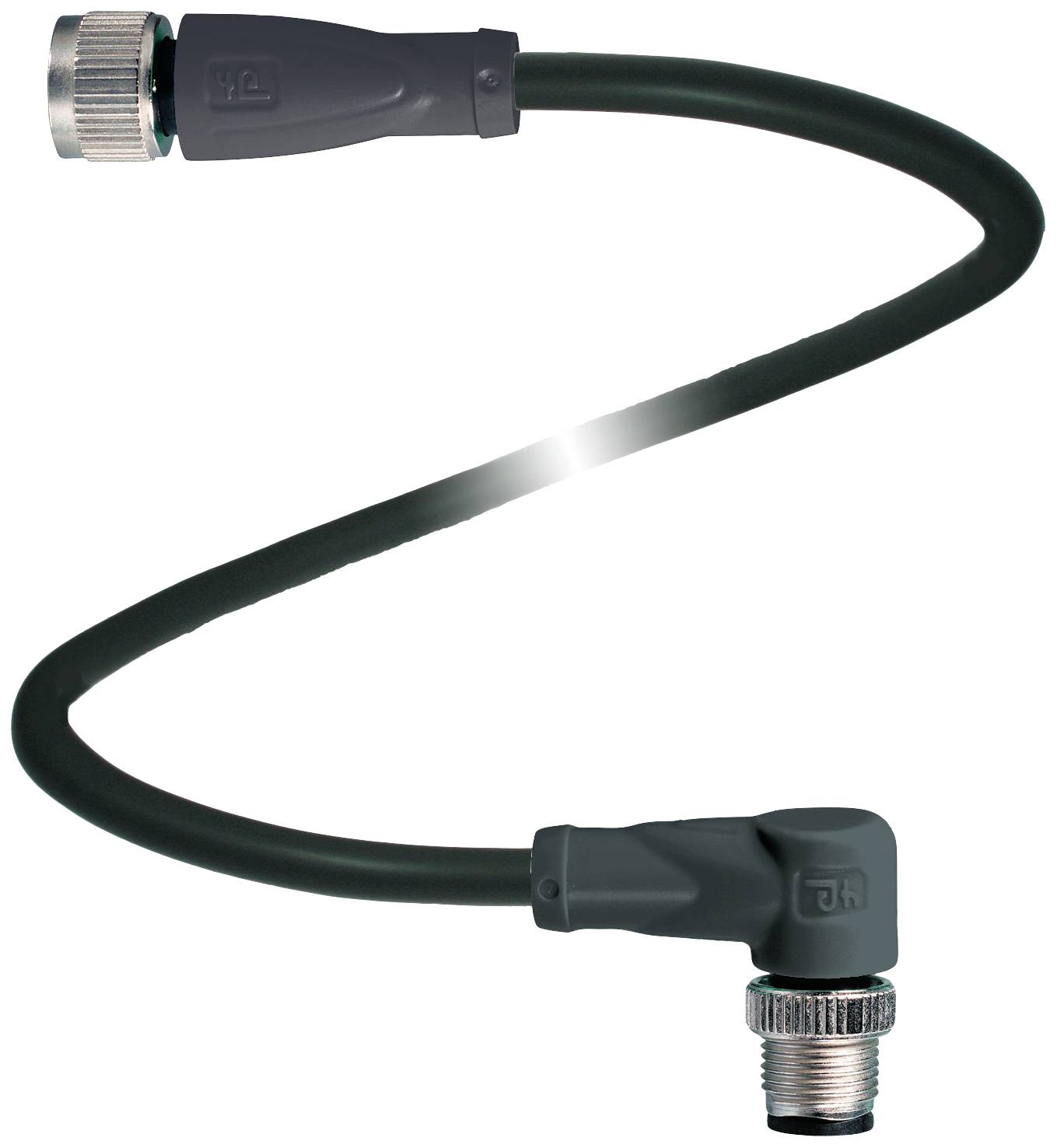

Zkroucený černý kabelový adaptér s kovovými konektory na obou koncích, vhodný pro průmyslové elektrické aplikace.
Ilustrační obrázek
Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
Provedení
Lomená
Strana připojení A
zásuvka M12, rovná
Strana připojení B
zástrčka M12, zahnutá
Počet pólů
4
4
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Pá 11. 12.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
1 235,54 Kč
3
3% = 120,48 Kč
1 195,38 Kč
5
5% = 281,10 Kč
1 179,32 Kč
10
5% = 668,50 Kč
1 168,69 Kč
25
6% = 1 973,75 Kč
1 156,59 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (1 235,54 Kč / kus)
1 235,54 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

Typ

V1-G-BK5M-PUR-O1S-V1-W

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Provedení

Lomená

Strana připojení A

zásuvka M12, rovná

Strana připojení B

zástrčka M12, zahnutá

Počet pólů

4

4

Délka kabelu

5 m

Materiál pláště

PUR

Jmenovité napětí

250 V DC/AC

Jmenovitý proud

4 A

Jmenovitý proud - filtr

4 A

Vnější Ø

6 mm

Průřez vodiče (kabely senzor-aktor)

0.5 mm²

Typ závitu, šířka připojení

M12 x 1

Typ závitu, připojení kabelu a montáž

M12 x 1

Kódování

Typ A

Materiál kontaktu

Au (zlato)

Kontaktní plocha

Au (zlato)

maximální průřez

0.5 mm²

IP67

IP68

IP69

Vlastnosti

lze použít pro vlečení

Min. teplota

-50 °C

Max. teplota

105 °C

Typ upevnění

šroubovací

Číslo výrobce

240790-100009

Obsah

1 ks

Průměr

6 mm

Ø kabelu do

6 mm

Průměr kabelu (rozsah)

6 mm (max)

Wireless Charging function

Ne

Ø kabelu

0,5 mm²

UKCA

bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2630827 Pepperl+Fuchs V1-G-BK5M-PUR-O1S-V1-W upravený zástrčkový konektor pro senzory - aktory, 240790-100009, piny: 4, 4, 5 m,

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2630827 Pepperl+Fuchs V1-G-BK5M-PUR-O1S-V1-W upravený zástrčkový konektor pro senzory - aktory, 240790-100009, piny: 4, 4, 5 m,

Popis

Spojovací kabel, zásuvka M12, rovná se zástrčkou M12; zahnutý a kódování, 4-pólový, PUR kabel černý, stíněný, Schváleno UL, pro vlečné řetězy, venkovní; délka 5 m.

Tento text byl přeložen strojově.

Provedení

  • Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Zástrčka Provedení: M12 Provedení: Zahnuté Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.UL fólie: E231213Elektrické údajeProvozní napětí: Max. 250 v AC/DCProvozní proud: Max. 4 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101HOŘLAVOST: UL 1581; DIN EN 60332-2-2NEOBSAHUJE HALOGENY: DIN VDE 0472-815 / DIN EN 50267-2-1Odolnost vůči olejům: DIN EN 60811-2-1Povolení a certifikátySCHVÁLENO UL: AWM STYLE 21924/11558 105°C 300V AWM I A/B 105 °C 300V FT2 (KABEL)Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -50... 105 °C (-58... 221 °F) Pohybující se kabel: -30... 105 °C (-22... 221 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100 Stínění: Položeno stínidloOCHRANA: IP67 / IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 6 Průměr pláště: 6 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 5 x průměr vedení Drážka: Max. 80 N/300 mm Barva pláště: Černá (podobně RAL 7021) Počet žil: 4 Průřez žil 0,5 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá Struktura žil: Ø 28 x 0,15 mm Stínění: Pocínovaný měděný oplet, 85% kryt Délka: 5 m Zkratovací kabel: Li 9Y C11Y 4 x 0,50Způsobilost k vlečnému šňůru Počet cyklů vlečného řetězu: Min. 2000000 Rychlost posuvu: Max. 3 m/s. Dráha posuvu: Max. 10 m Zrychlení: Max. 10 m/s, 2 materiályLABS-Freedom: AnoNeobsahuje halogeny: AnoKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Odolnost vůči slané vodě: Ano Odolnost vůči UV záření: Ano Chemická odolnost: Dobrá Odolnost vůči olejům: Ano Odolnost chladícího maziva: Ano Odolnost vůči mikrobům: Ano Odolnost vůči hydrolýze: Ano Hořlavost: FT2
