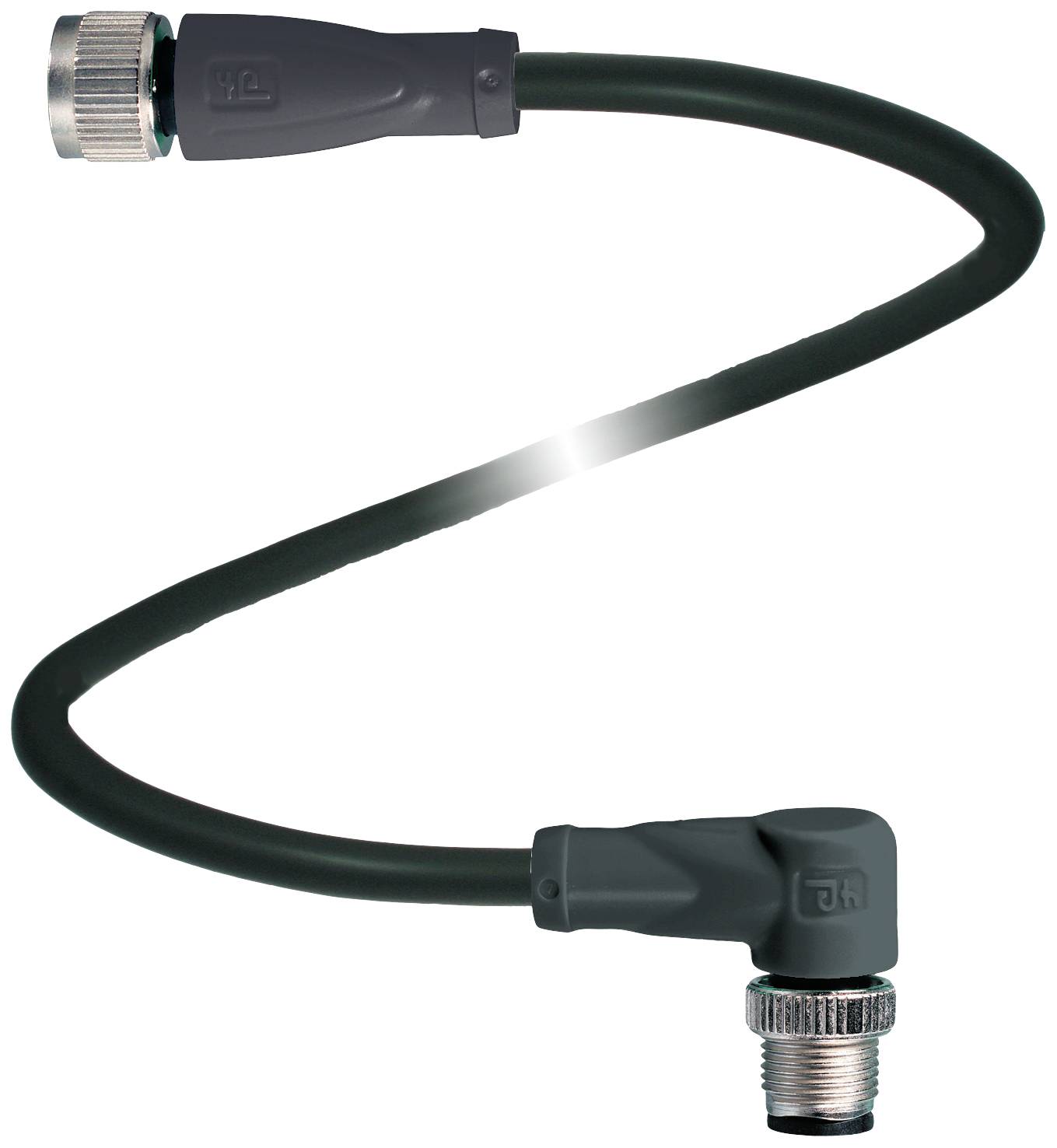

Ilustrační obrázek
Pepperl+Fuchs V1-G-BK3M-PUR-O1S-V1-W upravený zástrčkový konektor pro senzory - aktory, 240790-100011, piny: 4, 4, 3 m,
Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
Norma zástrčky
senzorika konektoru
Strana připojení A
zásuvka M12, rovná
Strana připojení B
zástrčka M12, zahnutá
Počet pólů
4
4
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
1 065,29 Kč
3
3% = 103,86 Kč
1 030,67 Kč
5
5% = 242,35 Kč
1 016,82 Kč
10
5% = 576,30 Kč
1 007,66 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (1 065,29 Kč / kus)
1 065,29 Kč
Bez DPH.
Ověřený prodejce s technickou podporou
Technické parametry
- Typ
V1-G-BK3M-PUR-O1S-V1-W
- Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
- Norma zástrčky
senzorika konektoru
- Strana připojení A
zásuvka M12, rovná
- Strana připojení B
zástrčka M12, zahnutá
- Počet pólů
4
4
- Délka kabelu
3 m
- Materiál pláště
PUR
- Jmenovité napětí
250 V DC/AC
- Jmenovitý proud
4 A
- Jmenovitý proud - filtr
4 A
- Průřez připojovacího vodiče (max.)
0.5 mm²
- Vnější Ø
6 mm
- Průřez vodiče (kabely senzor-aktor)
0.5 mm²
- Připojení
zásuvka
- Typ závitu, šířka připojení
M12 x 1
- Typ závitu, připojení kabelu a montáž
M12 x 1
- Kódování
Typ A
- Materiál kontaktu
Au
- Kontaktní plocha
Au
- maximální průřez
0.5 mm²
IP67
IP68
IP69
- Vlastnosti
polyuretanový plášť
- Min. teplota
-50 °C
- Max. teplota
105 °C
- Typ upevnění
šroubovací
- Číslo výrobce
240790-100011
- Obsah
1 ks
- Průměr
6 mm
- Ø kabelu do
6 mm
- Průměr kabelu (rozsah)
6 mm (max)
- Wireless Charging function
Ne
- Ø kabelu
0,5 mm²
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 2630829 Pepperl+Fuchs V1-G-BK3M-PUR-O1S-V1-W upravený zástrčkový konektor pro senzory - aktory, 240790-100011, piny: 4, 4, 3 m,
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2630829 Pepperl+Fuchs V1-G-BK3M-PUR-O1S-V1-W upravený zástrčkový konektor pro senzory - aktory, 240790-100011, piny: 4, 4, 3 m,
Popis
Spojovací kabel, M12 na M12, PUR kabel 4-pólový, stíněný, outdoor, Délka: 3 m.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Zástrčka Provedení: M12 Provedení: Zahnuté Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.UL fólie: E231213Elektrické údajeProvozní napětí: Max. 250 v AC/DCProvozní proud: Max. 4 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101HOŘLAVOST: UL 1581; DIN EN 60332-2-2NEOBSAHUJE HALOGENY: DIN VDE 0472-815 / DIN EN 50267-2-1Odolnost vůči olejům: DIN EN 60811-2-1Povolení a certifikátySCHVÁLENO UL: AWM STYLE 21924/11558 105°C 300V AWM I A/B 105 °C 300V FT2 (KABEL)Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -50... 105 °C (-58... 221 °F) Pohybující se kabel: -30... 105 °C (-22... 221 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100 Stínění: Položeno stínidloOCHRANA: IP67 / IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 6 Průměr pláště: 6 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 5 x průměr vedení Drážka: Max. 80 N/300 mm Barva pláště: Černá (podobně RAL 7021) Počet žil: 4 Průřez žil 0,5 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá Struktura žil: Ø 28 x 0,15 mm Stínění: Pocínovaný měděný oplet, 85% kryt Délka: 3 m Zkratovací kabel: Li 9Y C11Y 4 x 0,50Způsobilost k vlečnému šňůru Počet cyklů vlečného řetězu: Min. 2000000 Rychlost posuvu: Max. 3 m/s. Dráha posuvu: Max. 10 m Zrychlení: Max. 10 m/s, 2 materiályLABS-Freedom: AnoNeobsahuje halogeny: AnoKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Odolnost vůči slané vodě: Ano Odolnost vůči UV záření: Ano Chemická odolnost: Dobrá Odolnost vůči olejům: Ano Odolnost chladícího maziva: Ano Odolnost vůči mikrobům: Ano Odolnost vůči hydrolýze: Ano Hořlavost: FT2
