Pepperl+Fuchs V1-G-BK2,5M-PUR-A-V1-G upravený zástrčkový konektor pro senzory - aktory, 240775-100032, piny: 4, 4, 2.5 m

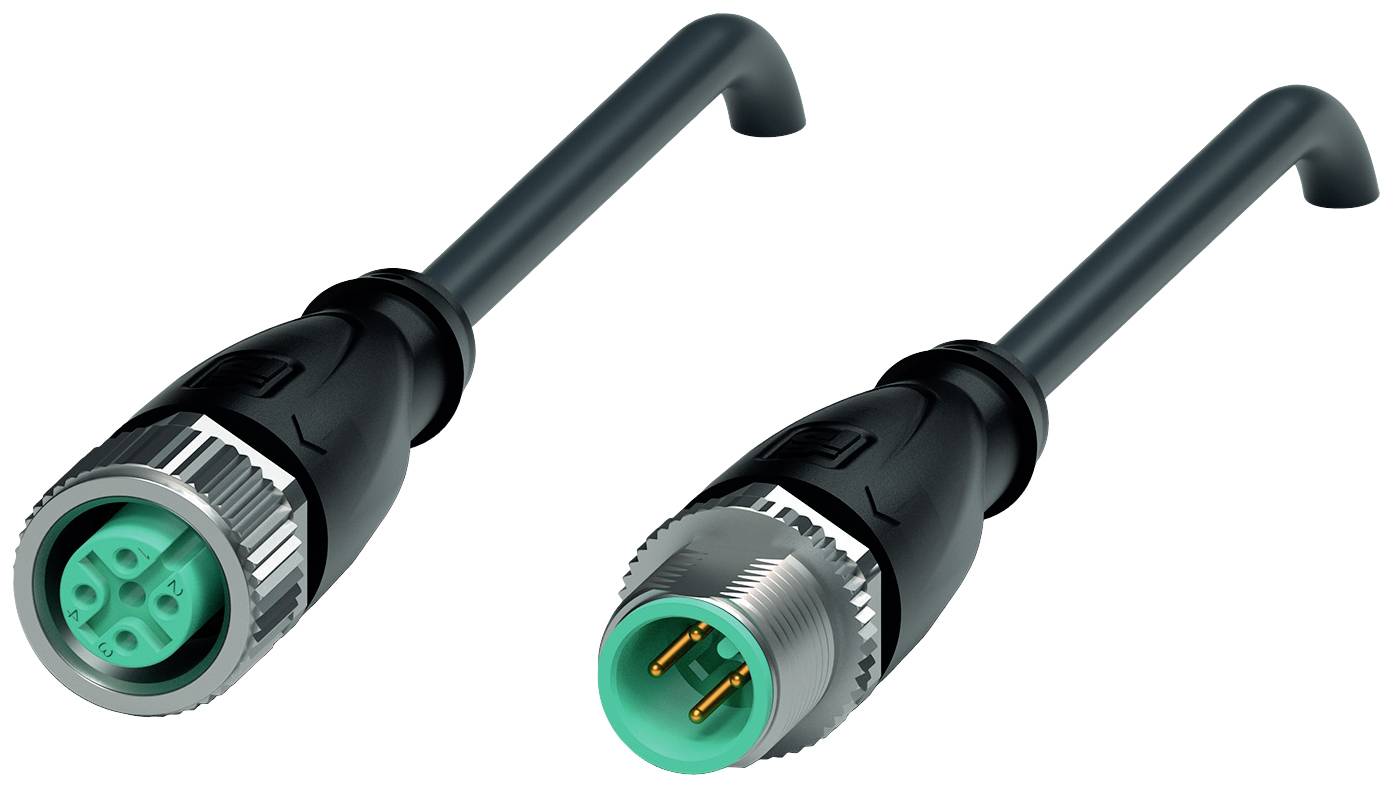

'Dva kulaté konektory s kabely a kovovými kryty, jeden s zelenými kontakty, druhý s kovovými kontakty, na bílém pozadí.'
Ilustrační obrázek
Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
Provedení
Rovná zástrčka na rovnou spojku
Strana připojení A
zásuvka M12, rovná
Strana připojení B
zástrčka M12, rovná
Počet pólů
4
4
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Čt 17. 12.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (825,00 Kč / kus)
825,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 120,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

Typ

V1-G-BK2,5M-PUR-A-V1-G

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Provedení

Rovná zástrčka na rovnou spojku

Strana připojení A

zásuvka M12, rovná

Strana připojení B

zástrčka M12, rovná

Počet pólů

4

4

Délka kabelu

2.5 m

Materiál pláště

PUR

Jmenovité napětí

250 V DC/AC

Jmenovitý proud

4 A

Jmenovitý proud - filtr

4 A

Průřez připojovacího vodiče (max.)

0.34 mm²

Vnější Ø

4.3 mm

Průřez vodiče (kabely senzor-aktor)

0.34 mm²

Připojení

KONEKTOR

Typ závitu, šířka připojení

M12 x 1

Typ závitu, připojení kabelu a montáž

M12 x 1

Kódování

Typ A

Materiál kontaktu

Au

Kontaktní plocha

Au

maximální průřez

0.34 mm²

IP68

IP69

Vlastnosti

kódové označení A

Min. teplota

-40 °C

Max. teplota

90 °C

Typ upevnění

šroubovací

Číslo výrobce

240775-100032

Obsah

1 ks

Průměr

4.3 mm

Ø kabelu do

4.3 mm

Průměr kabelu (rozsah)

4.3 mm (max)

Wireless Charging function

Ne

Ø kabelu

0.34 mm²

UKCA

bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2629730 Pepperl+Fuchs V1-G-BK2,5M-PUR-A-V1-G upravený zástrčkový konektor pro senzory - aktory, 240775-100032, piny: 4, 4, 2.5 m

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2629730 Pepperl+Fuchs V1-G-BK2,5M-PUR-A-V1-G upravený zástrčkový konektor pro senzory - aktory, 240775-100032, piny: 4, 4, 2.5 m

Popis

Spojovací kabel, zásuvka M12, rovná na zástrčku M12; a kódování, 4-pólové, PUR kabel, odolný vůči potu; černá, Schváleno UL, pro vlečné řetězy, vhodné k krouhání; délka 2,5 m.

Tento text byl přeložen strojově.

Provedení

  • Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Zástrčka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Elektrické údajeProvozní napětí: Max. 250 v AC/DCProvozní proud: Max. 4 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101HOŘLAVOST: UL 1581; DIN EN 60332-2-2NEOBSAHUJE HALOGENY: DIN VDE 0472-815 | IEC 60754-1ODOLNOST VŮČI KOROZI: DIN EN 50525-2-21 / DIN VDE 0282-10Odolnost vůči hydrolýze: DIN EN 50525-2-21Povolení a certifikátySCHVÁLENO UL: AWM STYLE 20549 AWM I/II A/B 80 °C 300V FT2 (KABEL)UL fólie: E231213Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 80 °C (-40... 176 °F) Pohybující se kabel: -25... 80 °C (-13... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná a šestihranná matice SW = 14 mm Počet zastrčení: Min. 100Ochrana: IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 6 Průměr pláště: 4,3 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 5 x průměr vedení Drážka: Max. 80 N/300 mm Barva pláště: Černá (podobně RAL 9005) Počet žil: 4 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá Struktura žil: Ø 42 x 0,1 mm Délka: 2,5 m. Zkratovací kabel: Li F 9Y, 11Y, 4 x 0,34Způsobilost k vlečnému šňůru Počet cyklů vlečného řetězu: Min. 5000000 Rychlost posuvu: Max. 3,3 m/s. Dráha posuvu: Max. 5 m Zrychlení: Max. 5 m/s 2 Torzní cykly: Min. 1000000 Torzní zatížení: ± 180 °/m.MateriálLABS-Freedom: AnoNeobsahuje halogeny: AnoKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Těsnění: FKM Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Odolnost proti stříkání: Ano Chemická odolnost: Dobrá Odolnost vůči olejům: Ano Odolnost chladícího maziva: Ano Odolnost vůči mikrobům: Ano Odolnost vůči hydrolýze: Ano Hořlavost: FT2
