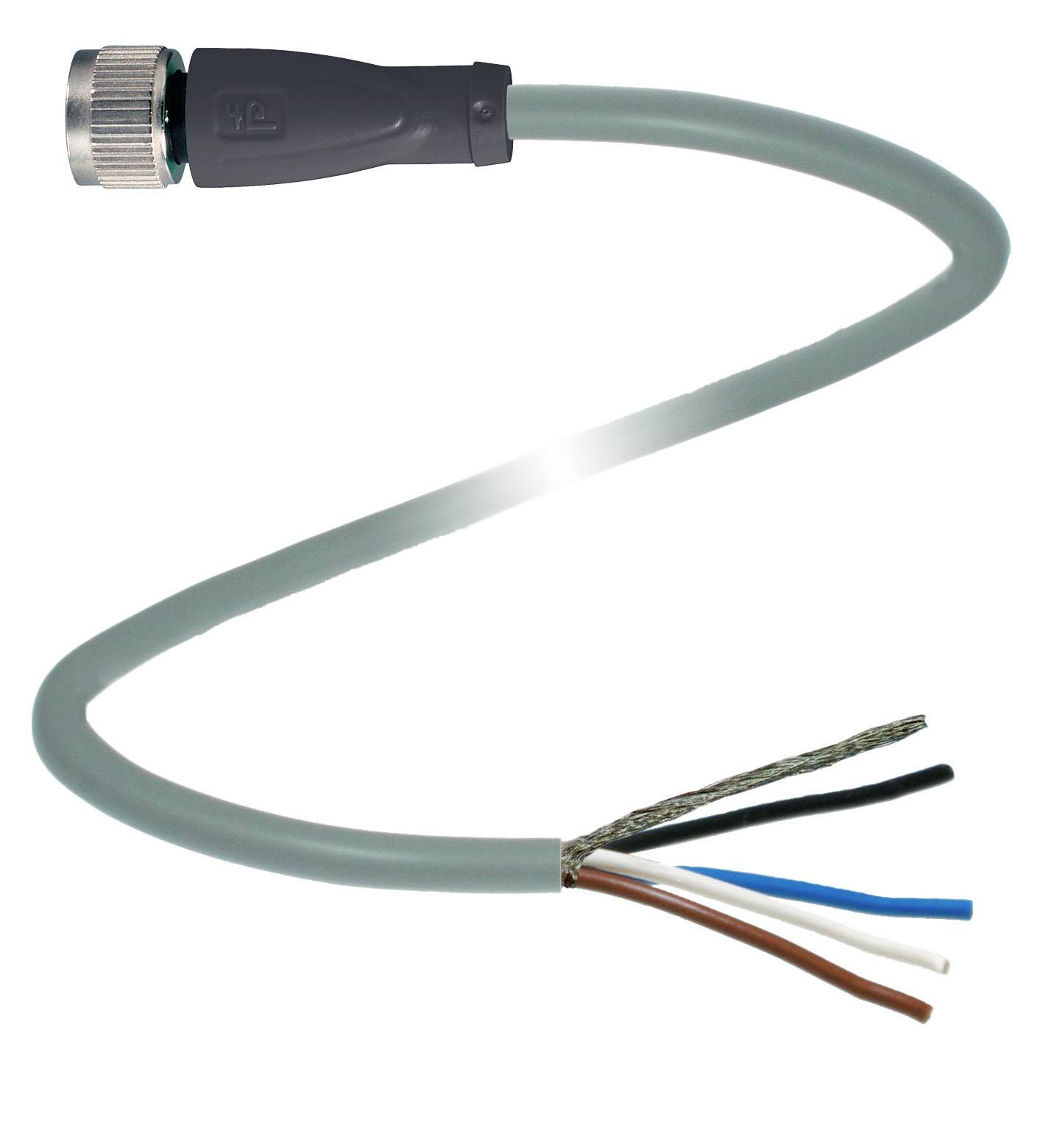

Ilustrační obrázek
Pepperl+Fuchs V1-G-50M-PUR-ABG upravený zástrčkový konektor pro senzory - aktory, 240004-0003, piny: 4, 50 m, 1 ks
Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
Norma zástrčky
senzorika konektoru
Strana připojení A
zásuvka M12, rovná
Strana připojení B
kabel, otevřený konec
Počet pólů
4
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (5 007,44 Kč / kus)
5 007,44 Kč
Bez DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Technické parametry
- Typ
V1-G-50M-PUR-ABG
- Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
- Norma zástrčky
senzorika konektoru
- Strana připojení A
zásuvka M12, rovná
- Strana připojení B
kabel, otevřený konec
- Počet pólů
4
- Délka kabelu
50 m
- Materiál pláště
PUR
- Jmenovité napětí
250 V DC/AC
- Jmenovitý proud
4 A
- Jmenovitý proud - filtr
4 A
- Průřez připojovacího vodiče (max.)
0.34 mm²
- Vnější Ø
4.8 mm
- Průřez vodiče (kabely senzor-aktor)
0.34 mm²
- Připojení
zásuvka
- Typ závitu, šířka připojení
M12 x 1
- Typ závitu, připojení kabelu a montáž
M12 x 1
- Kódování
Typ A
- Materiál kontaktu
Au (zlato)
- Kontaktní plocha
Au (zlato)
- maximální průřez
0.34 mm²
- Průřez min
0.34 mm²
IP67
IP68
IP69
- Vlastnosti
stíněný
- Min. teplota
-40 °C
- Max. teplota
90 °C
- Typ upevnění
šroubovací
- Číslo výrobce
240004-0003
- Obsah
1 ks
- Průměr
4.8 mm
- Ø kabelu do
4.8 mm
- Ø kabelu od
4.8 mm
- Průměr kabelu (rozsah)
4.8 - 4.8 mm
- Wireless Charging function
Ne
- Ø kabelu
0.34 mm²
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 2630744 Pepperl+Fuchs V1-G-50M-PUR-ABG upravený zástrčkový konektor pro senzory - aktory, 240004-0003, piny: 4, 50 m, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2630744 Pepperl+Fuchs V1-G-50M-PUR-ABG upravený zástrčkový konektor pro senzory - aktory, 240004-0003, piny: 4, 50 m, 1 ks
Popis
Kabelová zásuvka M12, přímé kódování a, 4-pólová, PUR kabel, šedá, stíněná, délka 50 m.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Volný konec vedeníElektrické údajeProvozní napětí: Max. 250 v AC/DCProvozní proud: Max. 4 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101NEOBSAHUJE HALOGENY: DIN VDE 0472-815 | DIN EN 50267-2-1Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 80 °C (-40... 176 °F) Pohybující se kabel: -25... 80 °C (-13... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100 Stínění: Položeno stínidloOCHRANA: IP67 / IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 4,8 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 5 x průměr vedení Drážka: Max. 100 N/300 mm Barva pláště: Šedá (podobně RAL 7001) Počet žil: 4 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá Struktura žil: Ø 19 x 0,15 mm Stínění: Pocínovaný měděný oplet, 85% kryt Délka 50 m Zkratovací kabel: Li 9Y, 11YM, 4 x 0,34MateriálNeobsahuje halogeny: AnoKonektor Vroubané šroubové spojení: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Chemická odolnost: Dobrá
