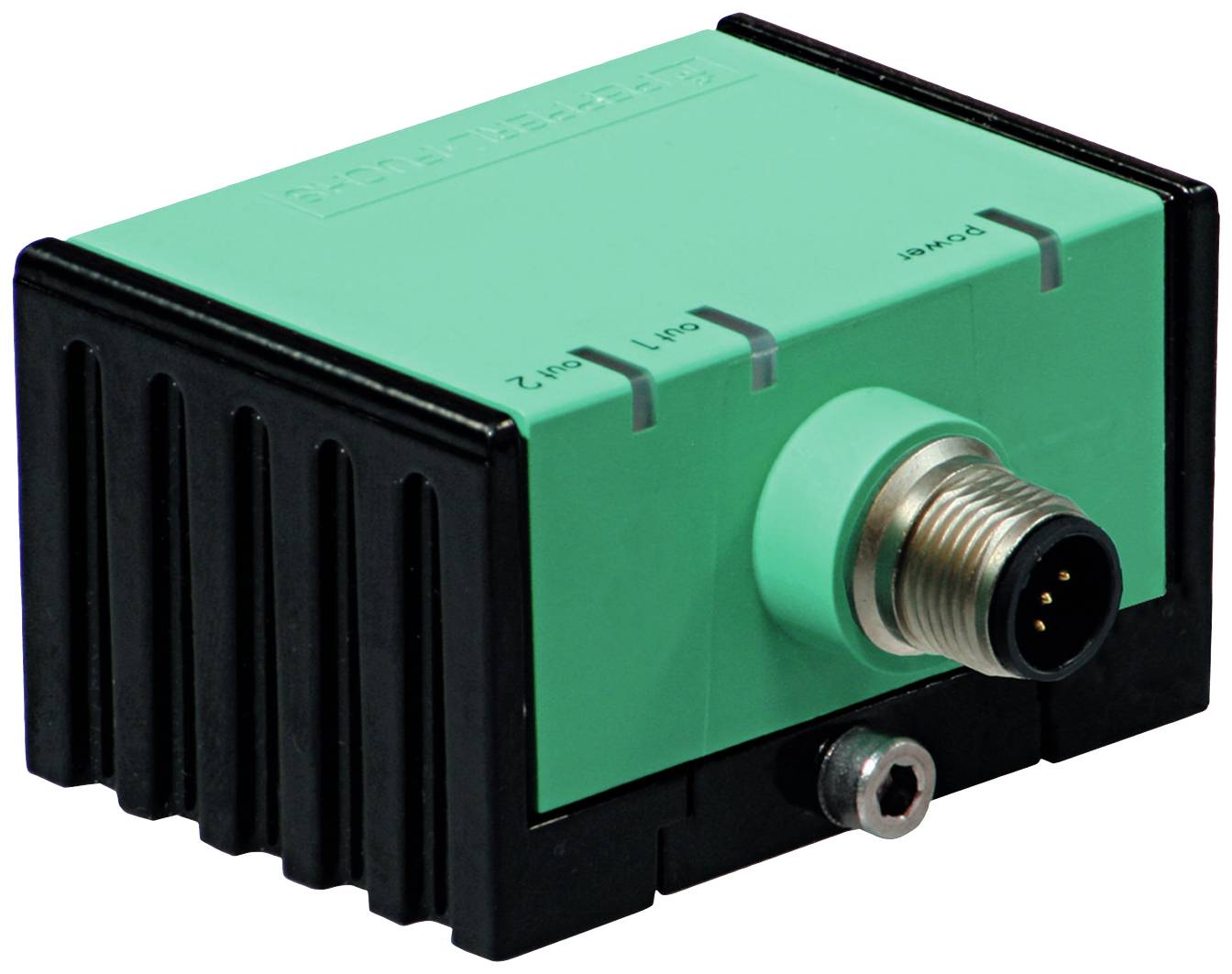

Pepperl+Fuchs senzor přiblížení INY060D-F99-2I2E2-V17 241157 zástrčka M12 M12, 8pólové
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
senzor přiblížení
Provozní napětí max.
30 V/DC
Výstupy
PNP, zavírač
Připojení
M12, 8pólové
Krytí
IP68
IP69K
Datasheety: (PDF)
Počet
Celková cena (12 954,55 Kč / kus)
12 954,55 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Kategorie produktu
senzor přiblížení
- Typ
INY060D-F99-2I2E2-V17
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Provozní proud
100 mA
- Rozlišení
0.02°
- Počet os
2
- Výstupy
PNP, zavírač
- Výstupní signál (min.)
4 mA
- Výstupní signál (max.)
20 mA
- Měřicí přesnost ±
0.2°
- Připojení
M12, 8pólové
- Materiál pouzdra
PA
- Vlastnosti
LED kontrolka
- Rozhraní
zástrčka M12
- Min. teplota
-40 °C
- Max. teplota
85 °C
IP68
IP69K
- Obsah
1 ks
- Wireless Charging function
Ne
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 2629152 Pepperl+Fuchs senzor přiblížení INY060D-F99-2I2E2-V17 241157 zástrčka M12 M12, 8pólové
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2629152 Pepperl+Fuchs senzor přiblížení INY060D-F99-2I2E2-V17 241157 zástrčka M12 M12, 8pólové
Popis
Rozsah měření -30 30 °, provozní napětí: 10... 30 v DC, typ výstupu: 2 spínací výstupy pnp, spínací kontakt, ochrana proti přepólování, ochrana proti zkratu, typ výstupu: 2 proudové výstupy 4... 20 mA (1 výstup pro každou osu), typ připojení: Přístrojová zástrčka M12 x 1, 8-pólová
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeTyp: Snímač sklonu, 2osýRozsah měření -30 30 °Absolutní přesnost: ≤ ± 0,2°Doba odezvy: ≤ 25 msRozlišení: ≤ 0,02 °Reprodukovatelnost: ≤ ± 0,04 °Vliv teploty: ≤ 0,004 °C/kIdentifikační údaje funkční bezpečnostiMTTFd: 304 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozního stavu LED zelenýStav sepnutí: Žlutá 2 LED: Spínací stav (na každém výstupu)Elektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCProud naprázdno: ≤ 25 mAPracovní pohotovost: ≤ 200 msSpínací výstupTyp výstupu: 2 spínací výstupy pnp, spínací kontakt , ochrana proti přepólování, ochrana proti zkratuProvozní proud: ≤ 100 mAPřípad napětí: ≤ 3 vAnalogový výstupVýstupní typ: 2 výstupy proudu 4... 20 mA | (1 výstup pro každou osu)Zátěžový odpor: 0... 200 Ω PŘI UB = 10... 18 V | 0... 500 Ω PŘI UB = 18... 30 VSoulad s normami a směrnicíSoulad s předpisy Odolnost proti nárazům a nárazům: 100 g podle DIN EN 60068-2-27 Normy: EN 60947-5-2:2007 | IEC 60947-5-2:2007Povolení a certifikátySchválení UL: CULus seznam, Class 2, Power SourcePodmínky prostředíOkolní teplota: -40... 85 °C (-40... 185 °F)Skladovací teplota: -40... 85 °C (-40... 185 °F)Mechanické údajeTyp připojení: Přístrojová zástrčka M12 x 1, 8-pólováMateriál pouzdra: PAOchrana: IP68 / IP69KHmotnost: 240 g.Výchozí nastavení z výrobyAnalogový výstup (X): -30°... 30 °Analogový výstup (Y): -30°... 30 °Spínací výstup (X): -30 ° 30 °Spínací výstup (Y): -30 ° 30 °
