Name: Pepperl+Fuchs senzor Kapacitní CCN5-F46A-E1 103535 nezarovnaná NPN
Brand: Pepperl+Fuchs
SKU: 2628191
Availability: BackOrder

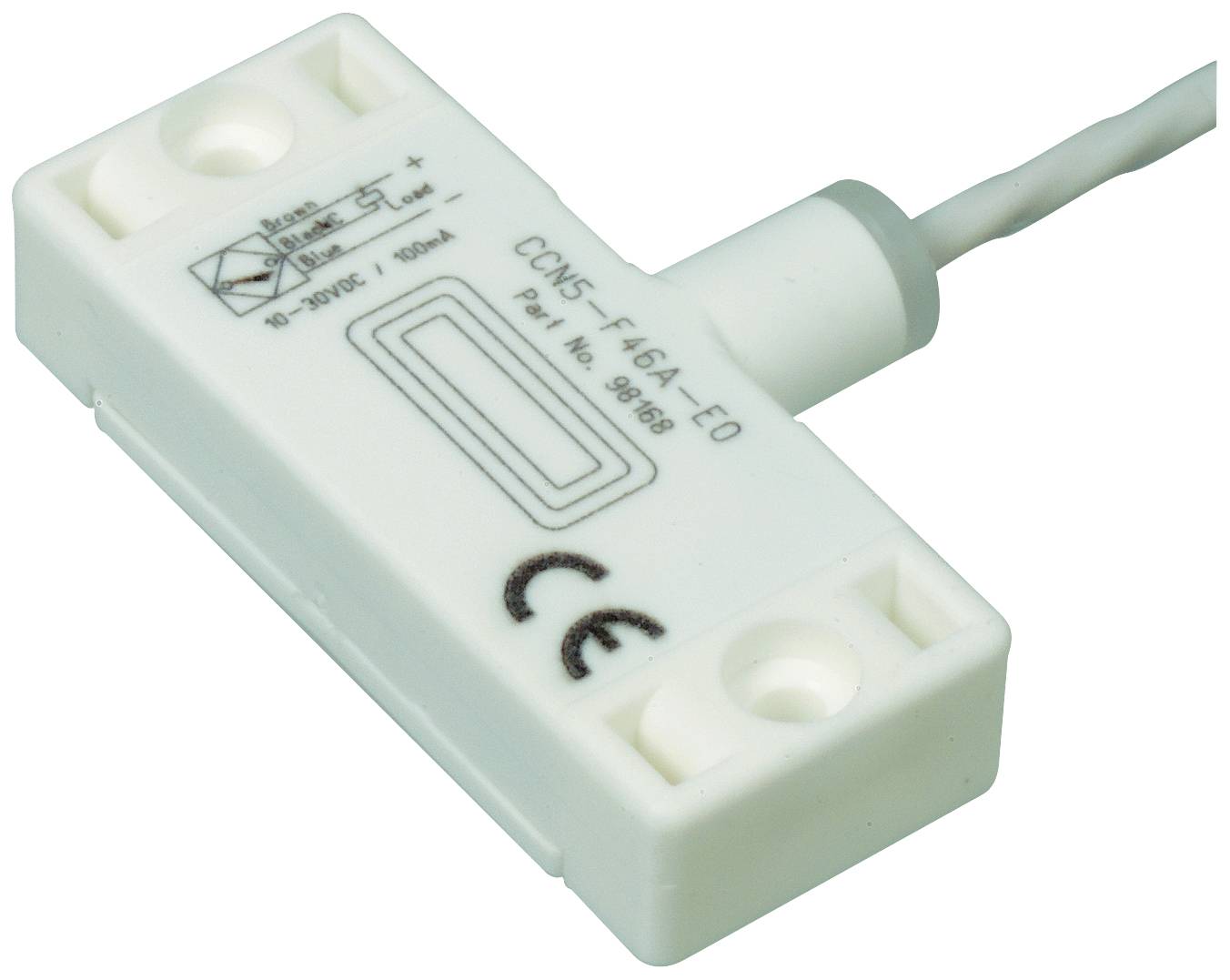

Obdélníkový bílý magnetický spínač s kabelovým připojením, označením CE a technickými specifikacemi na horní straně.

Ilustrační obrázek

Kategorie produktu

senzor

Provozní napětí max.

30 V/DC

Typ kontaktu

1 rozpínací kontakt

spínací vzdálenost (max.)

5 mm

Výstupy

NPN

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 17. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 079,00 Kč / kus)

3 079,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kategorie produktu: senzor

Typ: CCN5-F46A-E1

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Typ kontaktu: 1 rozpínací kontakt

spínací vzdálenost (max.): 5 mm

Výstupy: NPN

Materiál pouzdra: PVDF

Provedení: Kapacitní

Způsob konstrukce: nezarovnaná

Připojení: kabel

Délka kabelu: 2 m

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP68

Obsah: 1 ks

Wireless Charging function: Ne

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2628191 Pepperl+Fuchs senzor Kapacitní CCN5-F46A-E1 103535 nezarovnaná NPN

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2628191 Pepperl+Fuchs senzor Kapacitní CCN5-F46A-E1 103535 nezarovnaná NPN

Popis

Spínací vzdálenost: 5 mm, montáž: nezarovnaná, spínací funkce: rozpínač (NC), výstupní typ: NPN, provozní napětí: 10 ... napájení 18 - 30 V DC

Tento text byl přeložen strojově.

Provedení

Obecné údajeSpínací funkce: rozpínací kontakt (NC)Typ výstupu: NPNVzdálenost čidel: 5 mmMontáž: NezarovnanáVýstupní úroveň: DCZabezpečený spínací interval: 0... 3,5 mmTyp výstupu: 3 vodičeIdentifikační údajePodmínky instalace B: 0 mm C: 10 mm F: 20 mm / 50 mmProvozní napětí: 10... napájení 18 - 30 V DCSpínací frekvence: 0... 10 HzHystereze: 1... 10 typ. 5 %Ochrana proti přepólování: Ochrana proti přepólováníOchrana proti zkratu: TaktovacíPřípad napětí: ≤ 2 vPokles napětí u IL. Případ napětíI L = 10mA, spínací prvek ZAP: 0,8... 2,2 v typ. 90 AŽ 1,4 VProvozní proud: 0... 100 mAMinimální provozní proud: 0 mAZbytkový proud: 0... 0,5 mA typ. 0,01 mA Zbytkový proud T =40 °C spínací prvek: ≤ 100 µAProud naprázdno: ≤ 15 mAPracovní pohotovost: ≤ 50 msIndikace spínacího stavu: Žlutá LEDSoulad s normami a směrnicíSoulad s předpisy Normy: EN 60947-5-2:2007 | IEC 60947-5-2:2007Povolení a certifikátySchválení UL: CULus Listed, General PurposeSchválení CSA: CCSAus Listed, General PurposeCCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -25 70 °C (-13... 158 °F)Skladovací teplota: -40... 85 °C (-40... 185 °F)Mechanické údajeTyp připojení: Kabel FEP, 2 mPrůřez žil 0,14 mm 2Materiál skříňky: PVDFČelní plocha: PVDFTyp ochrany: IP68Poznámka: Pevnost v tahu 20 N.
