Name: Pepperl+Fuchs senzor Induktivní NRN10-12GM40-A2-C 292519 nezarovnaná PNP
Brand: Pepperl+Fuchs
SKU: 2628275
Availability: BackOrder

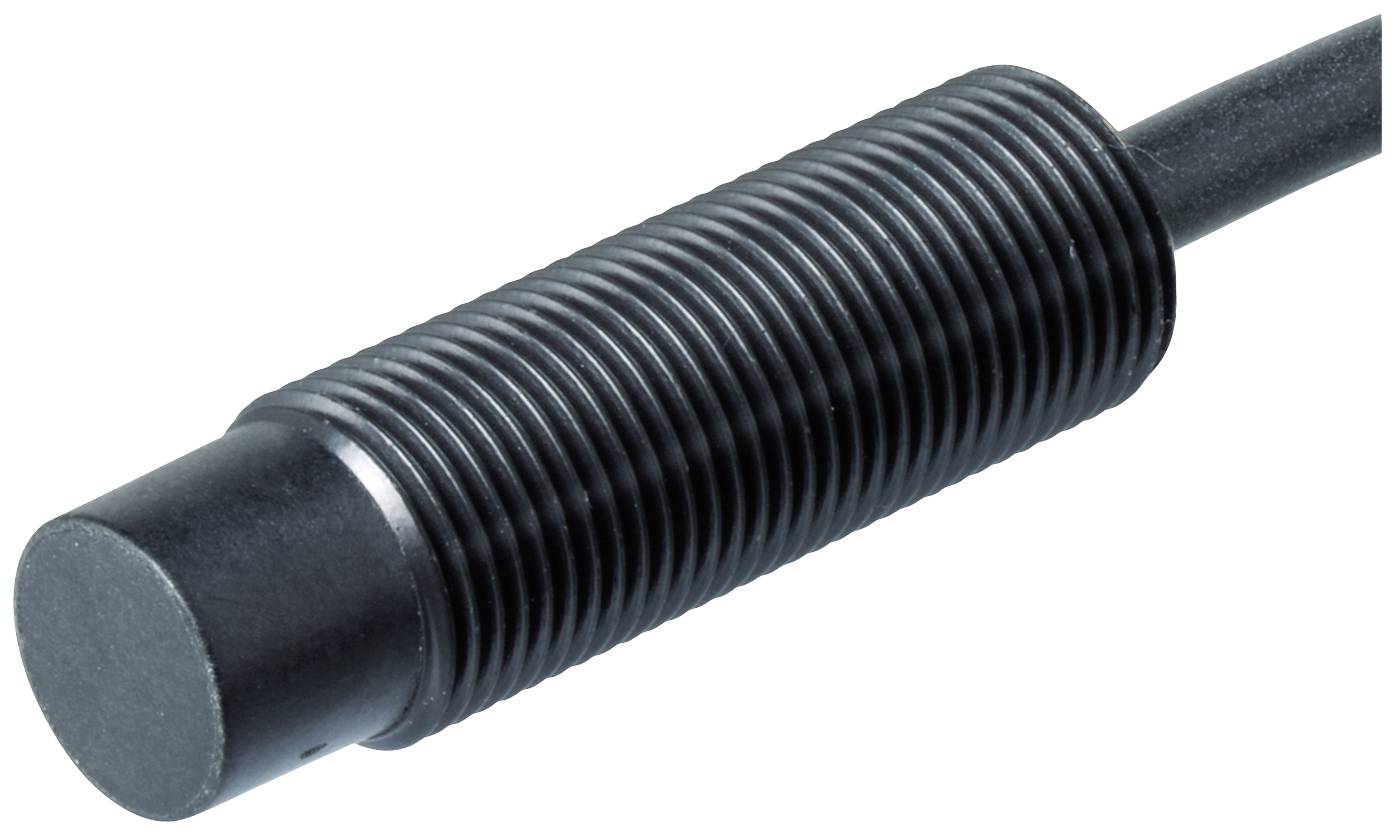

Válcový přiblížený senzor s vroubkovaným povrchem a kabelem, určený k bezkontaktní detekci objektů.

Ilustrační obrázek

Kategorie produktu

senzor

Provozní napětí max.

30 V/DC

Typ kontaktu

Antivalentní

spínací vzdálenost (max.)

10 mm

Výstupy

PNP

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 18. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 293,39 Kč / kus)

3 293,39 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kategorie produktu: senzor

Typ: NRN10-12GM40-A2-C

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Typ kontaktu: Antivalentní

spínací vzdálenost (max.): 10 mm

Výstupy: PNP

Materiál pouzdra: mosaz

Provedení: Induktivní

Vlastnosti materiálu: potažený teflonem

Způsob konstrukce: nezarovnaná

Připojení: kabel

Délka kabelu: 2 m

Vlastnosti: LED kontrolka

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP68
IP69K

Obsah: 1 ks

Wireless Charging function: Ne

Spínací frekvence: 1000 Hz

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2628275 Pepperl+Fuchs senzor Induktivní NRN10-12GM40-A2-C 292519 nezarovnaná PNP

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2628275 Pepperl+Fuchs senzor Induktivní NRN10-12GM40-A2-C 292519 nezarovnaná PNP

Popis

Spínací vzdálenost: 10 mm, montáž: nezarovnaná, spínací funkce: antivalentní, typ výstupu: PNP, provozní napětí: 10 ... 30 v DC, provozní proud: 0... 200 mA

Tento text byl přeložen strojově.

Provedení

Obecné údajeSpínací funkce: antivalentníTyp výstupu: PNPVzdálenost čidel: 10 mmMontáž: NezarovnanáVýstupní cívková kvalita: Plusové spínáníZabezpečený spínací interval: 0... 8,1 mmRedukční faktor rAl: 1Vpřípadě, že je k měření emisí CO2 při NEDC v souladu s čl.Redukční faktorr V2A (1.4301) : 1Redukční faktor rS37: 1Typ výstupu: 4 vodičeIdentifikační údajeProvozní napětí: 10... napájení 18 - 30 V DCSpínací frekvence: 0... 1000 HzHystereze: typ. 5 %Ochrana proti přepólování: Ochrana proti přepólováníOchrana proti zkratu: TaktovacíPřípad napětí: ≤ 2 vBemessungsisolationsspannung: 60 VProvozní proud: 0... 200 mAZbytkový proud: 0... 0,5 mA typ. 0,1 µA při 25 °C.Proud naprázdno: ≤ 14 mADoba pohotovosti: Max. 15 msMagnetické zorné pole: 200 MTMagnetické střídavé pole 200 MTIndikace sepnutí: Po obvodu LED, žlutáIdentifikační údaje funkční bezpečnostiMTTFd: 1393 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Soulad s normami a směrnicíSoulad s předpisy NORMY: EN 60947-5-2:2007 | IEC 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Povolení a certifikátyStupeň krytí: II Bemessungsisolationsspannung: 60 V Jmenovitá odolnost proti rázovému napětí: 800 V.Schválení UL: CULus Listed, General Purpose | Class 2 Power SourceCCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -25 70 °C (-13... 158 °F)Skladovací teplota: -40... 85 °C (-40... 185 °F)Mechanické údajeTyp připojení: Kabel PUR, 2 mPrůřez žil 0,34 mm 2Materiál pouzdra: Mosaz, PTFE s potahemČelní plocha: PPSOchrana: IP68 / IP69KHmotnost: 62 g.Obecné informaceRozsah dodávky: 2 matice s ozubením
