Name: Pepperl+Fuchs senzor Induktivní NRB20-U1-E2-IO 306534-0005 zarovnaná PNP
Brand: Pepperl+Fuchs
SKU: 2628465
Availability: BackOrder

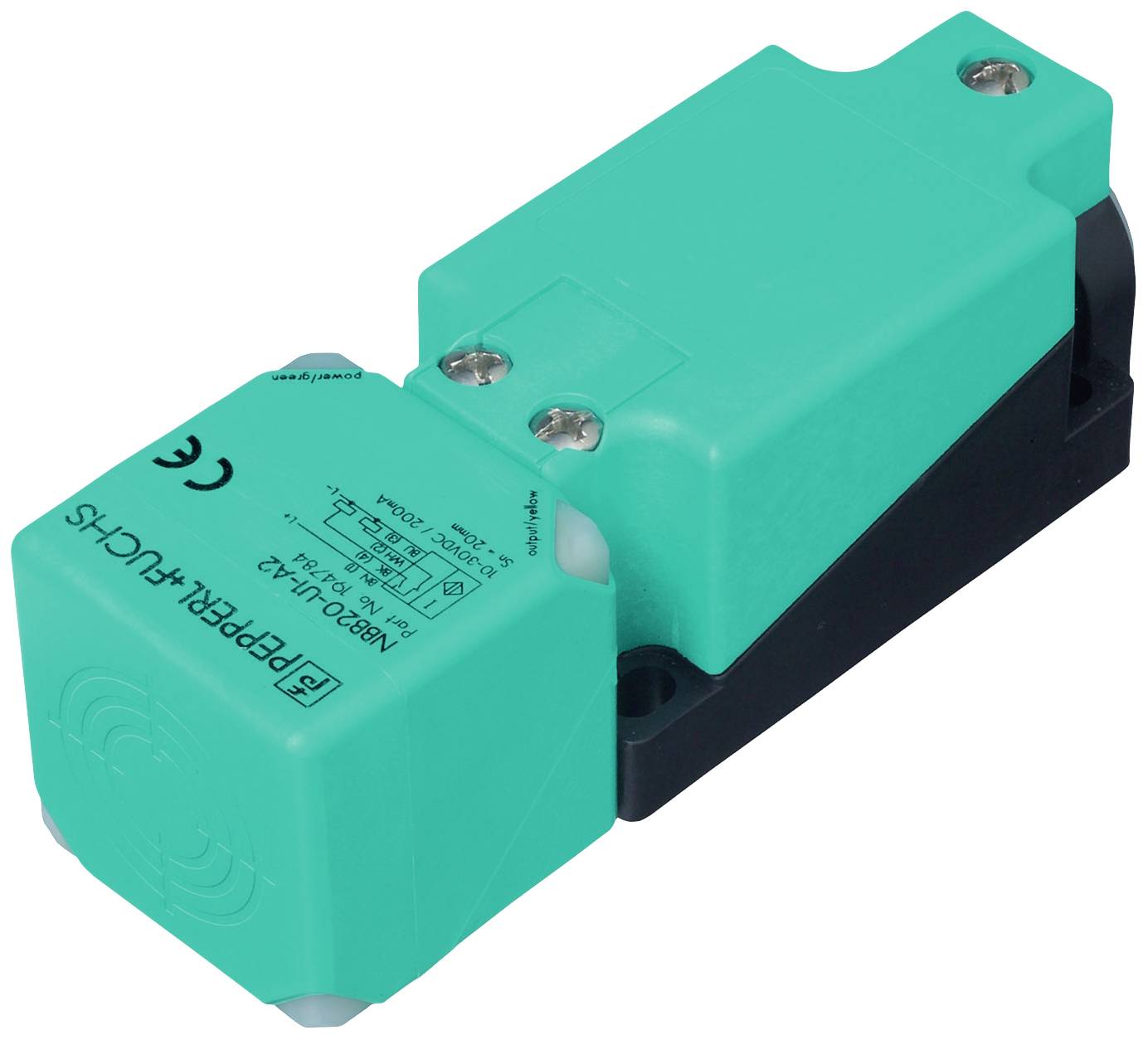

Obdélníkový zelený senzor s černou základnou, dvěma upevňovacími šrouby a označením CE od společnosti Pepperl+Fuchs.

Ilustrační obrázek

Kategorie produktu

senzor

Provozní napětí max.

30 V/DC

Typ kontaktu

1 rozpínací kontakt

1 spínací kontakt

spínací vzdálenost (max.)

20 mm

Výstupy

PNP

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 17. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 725,00 Kč / kus)

3 725,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kategorie produktu: senzor

Typ: NRB20-U1-E2-IO

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Typ kontaktu: 1 rozpínací kontakt
1 spínací kontakt

spínací vzdálenost (max.): 20 mm

Výstupy: PNP

Materiál pouzdra: polyamid

Provedení: Induktivní

Vlastnosti materiálu: práškově lakováno

Způsob konstrukce: zarovnaná

Připojení: šroubové svorky

Vlastnosti: LED kontrolka

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP67

Obsah: 1 ks

Wireless Charging function: Ne

Spínací frekvence: 440 Hz

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2628465 Pepperl+Fuchs senzor Induktivní NRB20-U1-E2-IO 306534-0005 zarovnaná PNP

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2628465 Pepperl+Fuchs senzor Induktivní NRB20-U1-E2-IO 306534-0005 zarovnaná PNP

Popis

Spínací vzdálenost: 20 mm (výchozí nastavení), montáž: Zarovnaná, spínací funkce: Programovatelný spínací/rozpínací (NO/NC), typ výstupu: PNP, provozní napětí: 10... 30 v DC, provozní proud: 0... 200 mA

Tento text byl přeložen strojově.

Provedení

Obecné údajeSpínací funkce: Programovatelný spínací kontakt/rozpínač (NO/NC)Typ výstupu: PNPSpínací vzdálenost: 20 mm (továrné nastavení)Vzdálenost sepnutí na blízko: 15 mm (lze aktivovat pomocí softwaru)Montáž: ZarovnanáVýstupní úroveň: DCZabezpečený spínací interval: 0... 16,2 mmRedukční faktor rAl: 1Vpřípadě, že je k měření emisí CO2 při NEDC v souladu s čl.Redukční faktorr V2A (1.4301) : 1Redukční faktor rS37: 1Typ výstupu: 3 vodičeIdentifikační údajeProvozní napětí: 10... napájení 18 - 30 V DCSpínací frekvence: 0... 440 Hz (spínací bod) | 0... 10 Hz (okenní provoz, spínací bod s stabilizačním alarmem)Hystereze: typ. 3 %Ochrana proti přepólování: Ochrana proti přepólováníOchrana proti zkratu: TaktovacíPřípad napětí: ≤ 0,5 vProvozní proud: 0... 200 mAZbytkový proud: 0... 0,5 mA typ. 60 µA při 25 °C.Proud naprázdno: ≤ 20 mADoba pohotovosti: Max. 150 msMagnetické zorné pole: 200 MTMagnetické střídavé pole 200 MTZobrazení provozního napětí: LED, zelenáUkazatel stavu nabití: Žlutá LEDIdentifikační údaje funkční bezpečnostiMTTFd: 701 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %RozhraníTyp rozhraní: IO-Link ( přes C/Q = svorka 4)Verze IO-Link: 1.1ID zařízení: 0 x 201005 (2101253)Přenosová rychlost: COM2 (38,4 kbit/s)Min. Doba cyklu: 2,3 msŠířka procesních dat: Vstup procesních dat (řídicí strana): 2 bit | výstup procesních dat (řídicí strana): ŽádnéPodpora „SIO mode“: AnoKompatibilní Masterport typ: ASoulad s normami a směrnicíSoulad s předpisy NORMY: EN 60947-5-2:2007 | IEC 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Povolení a certifikátyStupeň krytí: II Bemessungsisolationsspannung: 60 V Jmenovitá odolnost proti rázovému napětí: 800 V.Schválení UL: CULus Listed, General Purpose | Class 2 Power SourceCCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -25 70 °C (-13... 158 °F)Skladovací teplota: -40... 85 °C (-40... 185 °F)Mechanické údajeTyp připojení: šroubové svorkyInformace o připojení: Na jednom místě svorky lze namontovat maximálně 2 vodiče se stejným průřezem vodiče! | utahovací moment 1,2 Nm + 10 %Průřez žil: Až 2,5 mm2 Nejmenší průřez žil: Bez dutinek 0,5 mm2 , s dutinkami 0,34 mm2 Největší průřez žil: Bez koncovky kabelu 2,5 mm2 , s dutinkami 1,5 mm2Materiál krytu: PA/kov s epoxidovým práškovým nátěremČelní plocha: PASpodní část krytu: PlastOchrana: IP67Hmotnost: 275 g.Poznámka: Utahovací moment: 1,8 Nm (pouzdro)Výchozí nastavení z výrobyPředběžné nastavení: Provozní režim = spínací bod s stabilizačním alarmem | spínací funkce = spínací kontakt (NO) | spínací vzdálenost = 20 mm
