Name: Pepperl+Fuchs senzor Induktivní NRB20-L3-A2-C-V1 306534-0101 zarovnaná PNP
Brand: Pepperl+Fuchs
SKU: 2628469
Availability: BackOrder

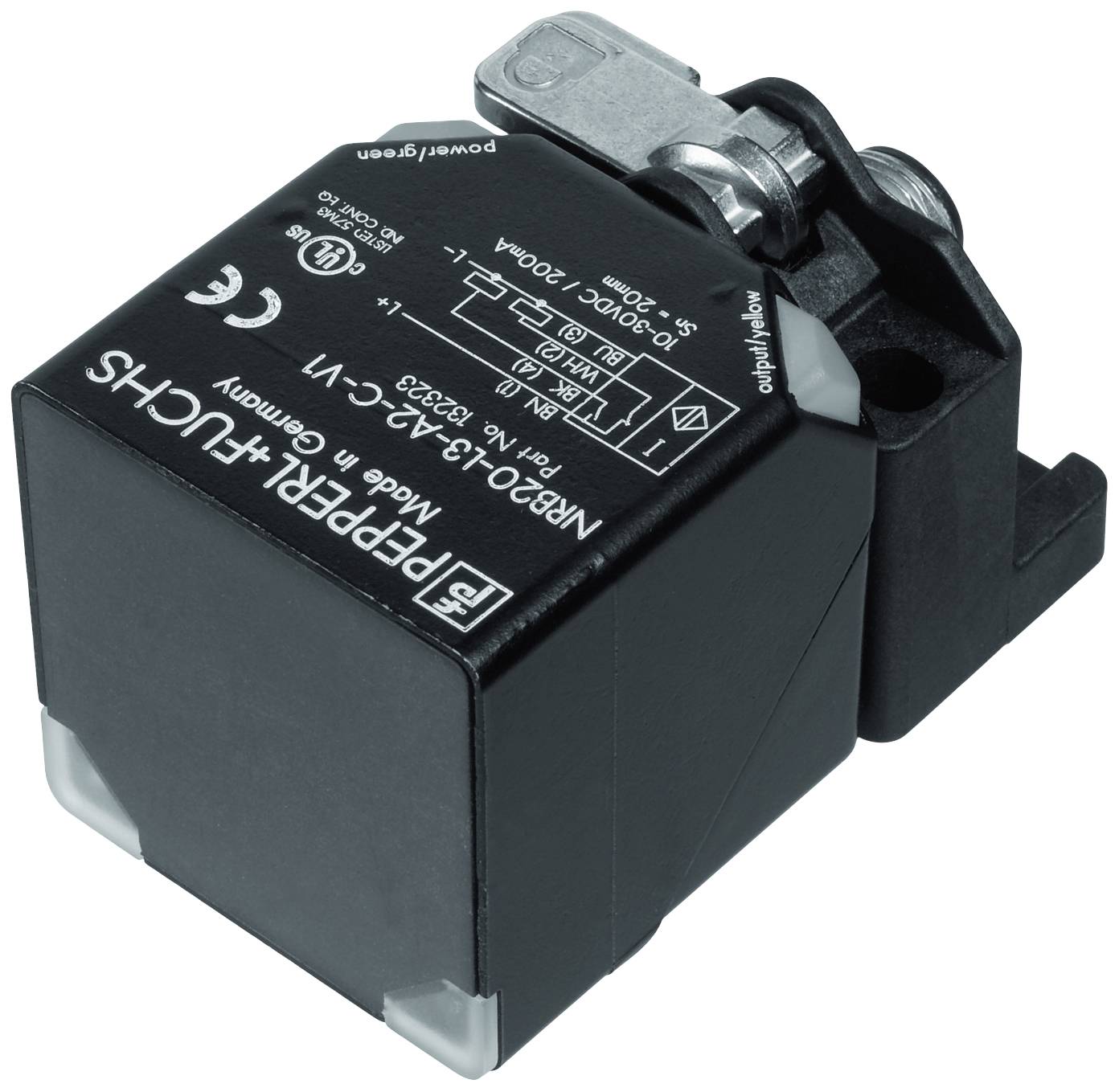

Obdélníkový aproximační spínač značky Pepperl+Fuchs, model NBB20-L2-A2-V1, s černým pouzdrem a kovovým připojením.

Ilustrační obrázek

Kategorie produktu

senzor

Provozní napětí max.

30 V/DC

Typ kontaktu

Antivalentní

spínací vzdálenost (max.)

20 mm

Výstupy

PNP

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 17. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 049,00 Kč / kus)

3 049,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kategorie produktu: senzor

Typ: NRB20-L3-A2-C-V1

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Typ kontaktu: Antivalentní

spínací vzdálenost (max.): 20 mm

Výstupy: PNP

Materiál pouzdra: GD-ZnAl4Cu1

Provedení: Induktivní

Způsob konstrukce: zarovnaná

Připojení: zástrčka M12, 4pólová

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP67

Obsah: 1 ks

Wireless Charging function: Ne

Spínací frekvence: 440 Hz

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2628469 Pepperl+Fuchs senzor Induktivní NRB20-L3-A2-C-V1 306534-0101 zarovnaná PNP

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2628469 Pepperl+Fuchs senzor Induktivní NRB20-L3-A2-C-V1 306534-0101 zarovnaná PNP

Popis

Spínací vzdálenost: 20 mm, montáž: Rovný, spínací funkce: Antivalentní, typ výstupu: PNP, provozní napětí: 10... 30 v DC, provozní proud: 0... 200 mA

Tento text byl přeložen strojově.

Provedení

Obecné údajeSpínací funkce: antivalentníTyp výstupu: PNPVzdálenost čidel: 20 mmMontáž: ZarovnanáVýstupní úroveň: DCZabezpečený spínací interval: 0... 16,2 mmOdstup realistického spínání: 18... 22 mm typ. 20 mmRedukční faktor rAl: 1Vpřípadě, že je k měření emisí CO2 při NEDC v souladu s čl.Redukční faktorr V2A (1.4301) : 1Redukční faktor rS37: 1Typ výstupu: 4 vodičeIdentifikační údajeProvozní napětí: 10... napájení 18 - 30 V DCSpínací frekvence: 0... 440 HzHystereze: 3... 15 %Ochrana proti přepólování: Ochrana proti přepólováníOchrana proti zkratu: TaktovacíPřípad napětí: ≤ 2,5 vProvozní proud: 0... 200 mAZbytkový proud: 0... 0,5 mA typ. 0,01 mAProud naprázdno: ≤ 25 mADoba pohotovosti: 15 msMagnetické zorné pole: 200 MTMagnetické střídavé pole 200 MTZobrazení provozního napětí: LED, zelenáIndikace spínacího stavu: Žlutá LEDIdentifikační údaje funkční bezpečnostiMTTFd: 1123 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Soulad s normami a směrnicíSoulad s předpisy NORMY: EN 60947-5-2:2007 | IEC 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Povolení a certifikátyStupeň krytí: II Bemessungsisolationsspannung: 60 V Jmenovitá odolnost proti rázovému napětí: 800 V.Schválení UL: CULus Listed, General PurposeCCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -25 70 °C (-13... 158 °F)Skladovací teplota: -40... 85 °C (-40... 185 °F)Mechanické údajeTyp připojení: Přístrojová zástrčka M12 x 1, 4-pólováMateriál pouzdra: GŘ-ZnAl4Cu1, s povrchovou úpravou | upevňovací příruba PA6-GF35Čelní plocha: PA 6 Gravory GVN-35HOchrana: IP67Hmotnost: 180 g.
