Name: Pepperl+Fuchs senzor Induktivní NRB15-30GM50-E2-IO-C 306533-0010 zarovnaná PNP (Ø) 4.3 mm
Brand: Pepperl+Fuchs
SKU: 2628376
Availability: BackOrder

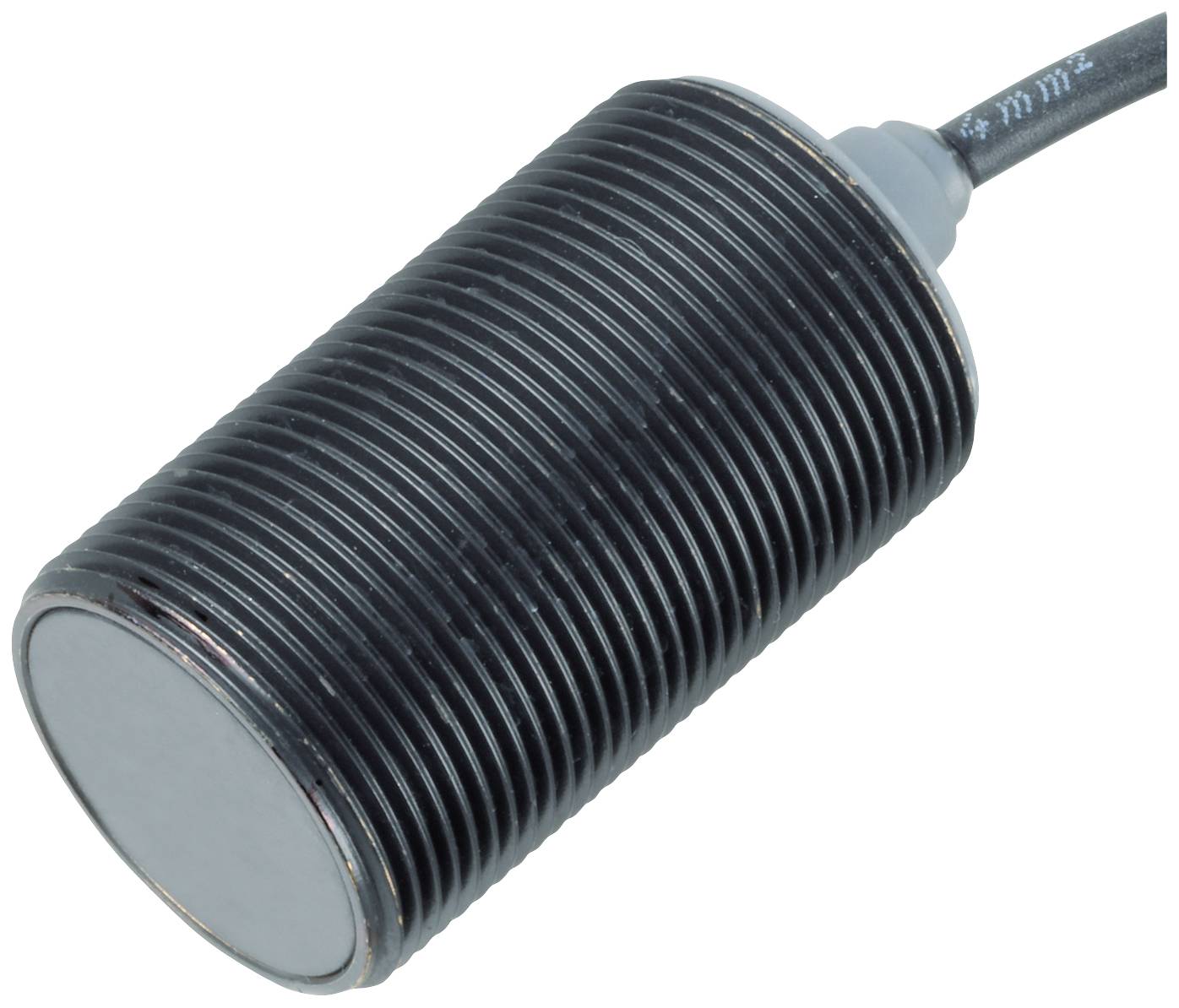

Válcový, žebrovaný senzor s kabelovým připojením. Senzor je černý a má hladký přední povrch.

Ilustrační obrázek

Kategorie produktu

senzor

Provozní napětí max.

30 V/DC

Typ kontaktu

1 rozpínací kontakt

1 spínací kontakt

spínací vzdálenost (max.)

15 mm

Výstupy

PNP

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 17. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (4 085,00 Kč / kus)

4 085,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kategorie produktu: senzor

Typ: NRB15-30GM50-E2-IO-C

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Typ kontaktu: 1 rozpínací kontakt
1 spínací kontakt

spínací vzdálenost (max.): 15 mm

Výstupy: PNP

Materiál pouzdra: mosaz

Provedení: Induktivní

Vlastnosti materiálu: potažený teflonem

Způsob konstrukce: zarovnaná

Připojení: kabel

Délka kabelu: 2 m

Vlastnosti: LED kontrolka

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP67

(Ø): 4.3 mm

Rozm.: (Ø) 4.3 mm

Obsah: 1 ks

Wireless Charging function: Ne

Spínací frekvence: 600 Hz

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2628376 Pepperl+Fuchs senzor Induktivní NRB15-30GM50-E2-IO-C 306533-0010 zarovnaná PNP (Ø) 4.3 mm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2628376 Pepperl+Fuchs senzor Induktivní NRB15-30GM50-E2-IO-C 306533-0010 zarovnaná PNP (Ø) 4.3 mm

Popis

Spínací vzdálenost: 15 mm (výchozí nastavení), montáž: Zarovnaná, spínací funkce: Programovatelný spínací/rozpínací (NO/NC), typ výstupu: PNP, provozní napětí: 10... 30 v DC, provozní proud: 0... 200 mA

Tento text byl přeložen strojově.

Provedení

Obecné údajeSpínací funkce: Programovatelný spínací kontakt/rozpínač (NO/NC)Typ výstupu: PNPSpínací vzdálenost: 15 mm (továrné nastavení)Vzdálenost sepnutí na blízko: 10 mm (lze aktivovat pomocí softwaru)Montáž: ZarovnanáVýstupní úroveň: DCZabezpečený spínací interval: 0... 12,15 mmRedukční faktor rAl: 1Vpřípadě, že je k měření emisí CO2 při NEDC v souladu s čl.Redukční faktorr V2A (1.4301) : 1Redukční faktor rS37: 1Typ výstupu: 3 vodičeIdentifikační údajeProvozní napětí: 10... napájení 18 - 30 V DCSpínací frekvence: 0... 600 Hz (spínací bod) | 0... 25 Hz (okenní provoz, spínací bod s stabilizačním alarmem)Hystereze: typ. 3 %Ochrana proti přepólování: Ochrana proti přepólováníOchrana proti zkratu: TaktovacíPřípad napětí: ≤ 0,5 vProvozní proud: 0... 200 mAZbytkový proud: 0... 0,5 mA typ. 60 µA při 25 °C.Proud naprázdno: ≤ 15 mADoba pohotovosti: Max. 150 msMagnetické zorné pole: 200 MTMagnetické střídavé pole 200 MTKontrolka stavu nabití: Žlutá LEDIdentifikační údaje funkční bezpečnostiMTTFd: 362 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %RozhraníTyp rozhraní: IO-Link ( přes C/Q)Verze IO-Link: 1.1ID zařízení: 0x201113 (2101523)Přenosová rychlost: COM2 (38,4 kbit/s)Min. Doba cyklu: 2,3 msŠířka procesních dat: Vstup procesních dat (řídicí strana): 2 bit | výstup procesních dat (řídicí strana): ŽádnéPodpora „SIO mode“: AnoKompatibilní Masterport typ: ASoulad s normami a směrnicíSoulad s předpisy NORMY: EN 60947-5-2:2007 | IEC 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Povolení a certifikátyStupeň krytí: II Bemessungsisolationsspannung: 60 V Jmenovitá odolnost proti rázovému napětí: 800 V.Schválení UL: CULus Listed, General Purpose | Class 2 Power SourceCCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -25 70 °C (-13... 158 °F)Skladovací teplota: -40... 85 °C (-40... 185 °F)Mechanické údajeTyp připojení: Kabel PUR, 2 mPrůřez žil 0,34 mm 2Materiál pouzdra: Mosaz, PTFE s potahemČelní plocha: PPSOchrana: IP67Kabel; Průměr kabelu 4,3 mm ± 0,1 mm Poloměr ohybu > : 10 x průměr kabeluHmotnost: 180 g.Výchozí nastavení z výrobyPředběžné nastavení: Provozní režim = spínací bod s stabilizačním alarmem | spínací funkce = spínací kontakt (NO) | spínací vzdálenost = 15 mmObecné informaceRozsah dodávky: 2 matice s ozubením
