Name: Pepperl+Fuchs senzor Induktivní NMB10-18GH50-E2 288267 M18 zarovnaná PNP
Brand: Pepperl+Fuchs
SKU: 2628418
Availability: BackOrder

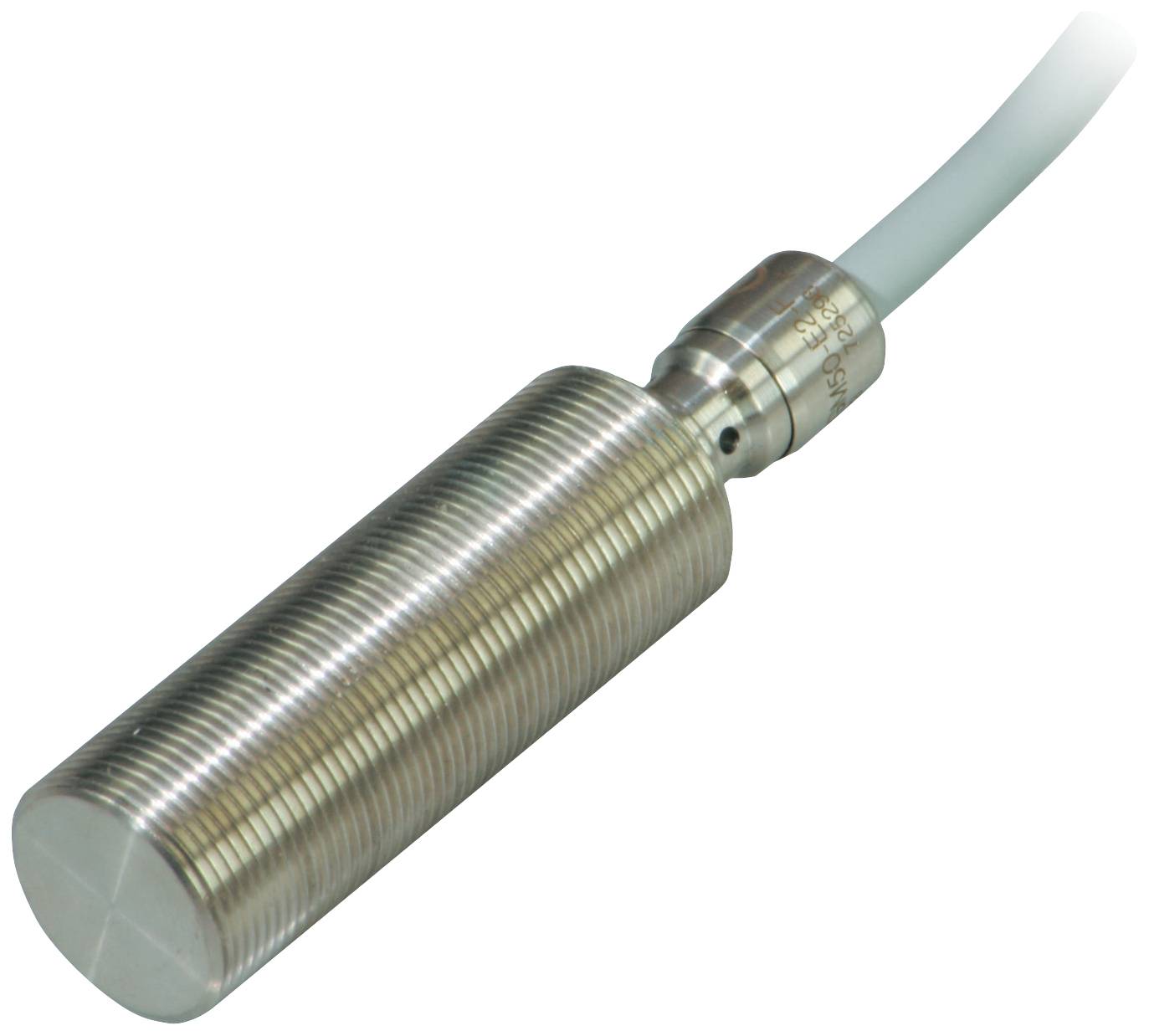

Válcový přiblížený senzor z kovu s žebrovaným pouzdrem a kabelovým připojením, používaný k detekci objektů.

Ilustrační obrázek

Kategorie produktu

senzor

Provozní napětí max.

30 V

Typ kontaktu

1 spínací kontakt

spínací vzdálenost (max.)

10 mm

Výstupy

PNP

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 10. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (6 879,00 Kč / kus)

6 879,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kategorie produktu: senzor

Typ: NMB10-18GH50-E2

Min. provozní napětí: 10 V

Provozní napětí max.: 30 V

Provozní napětí: 10 - 30 V

Typ kontaktu: 1 spínací kontakt

spínací vzdálenost (max.): 10 mm

Výstupy: PNP

Materiál pouzdra: Ušlechtilá ocel V4A

Provedení: Induktivní

Vlastnosti materiálu: nerezové

Způsob konstrukce: zarovnaná

Konstrukční velikost: M18

Připojení: kabel

Délka kabelu: 2 m

Vlastnosti: LED kontrolka

Min. teplota: -25 °C

Max. teplota: 85 °C

: IP68
IP69K

Obsah: 1 ks

Wireless Charging function: Ne

Spínací frekvence: 300 Hz

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2628418 Pepperl+Fuchs senzor Induktivní NMB10-18GH50-E2 288267 M18 zarovnaná PNP

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2628418 Pepperl+Fuchs senzor Induktivní NMB10-18GH50-E2 288267 M18 zarovnaná PNP

Popis

Spínací vzdálenost: 10 mm, montáž: Rovný do ST37 / 1.0037, spínací funkce: Spínací kontakt (NO), výstupní typ: PNP, provozní napětí: 10... 30 v, provozní proud: 0... 200 mA

Tento text byl přeložen strojově.

Provedení

Obecné údajeSpínací funkce: spínací kontakt (NO)Typ výstupu: PNPVzdálenost čidel: 10 mmMontáž: Zarovnaná do ST37 / 1.0037Výstupní úroveň: DCZabezpečený spínací interval: 0... 8,1 mmRedukční faktor rAl: 0,4Redukční faktor rCu: 0,25Redukční faktorr V2A (1.4301) : 0,5 (0,9 při tloušťce materiálu 2 mm)Redukční faktor rS37: 1Typ výstupu: 3 vodičeIdentifikační údajePodmínky instalace A: 0 mm B: 16 mm C: 30 mm F: 60 mmProvozní napětí: 10... 30 VSpínací frekvence: 0... 300 HzHystereze: 3... 15 typ. 5 %Ochrana proti přepólování: AnoOchrana proti zkratu: AnoPřípad napětí: ≤ 2 vProvozní proud: 0... 200 mAZbytkový proud: ≤ 0,1 mAProud naprázdno: ≤ 10 mAPracovní pohotovost: ≤ 40 msIndikace spínacího stavu: Žlutá LEDPohraniční údajeStatický provozní tlak: Max. 60 bar (870,2 psi)Identifikační údaje funkční bezpečnostiMTTFd: 655 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Soulad s normami a směrnicíSoulad s předpisy NORMY: EN 60947-5-2:2007 | IEC 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Povolení a certifikátySchválení UL: CULus Listed, General PurposeCCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -25 85 °C (-13... 185 °F)Mechanické údajeTyp připojení: Kabel TPE-s, 2 m 3 x 0,34 mm2Materiál pouzdra: Ušlechtilá ocel 1.4435 / AISI 316L (V4A)Čelní plocha: Ušlechtilá ocel 1.4435 / AISI 316L (V4A)Ochrana: IP68 / IP69KHmotnost: 112 g.Obecné informaceMontážní rozměry: X: 18 mm | y: ≥ 4 mm
