Name: Pepperl+Fuchs senzor Induktivní NJ20+U1+E2-Y287109 287109 zarovnaná PNP
Brand: Pepperl+Fuchs
SKU: 2628347
Availability: BackOrder

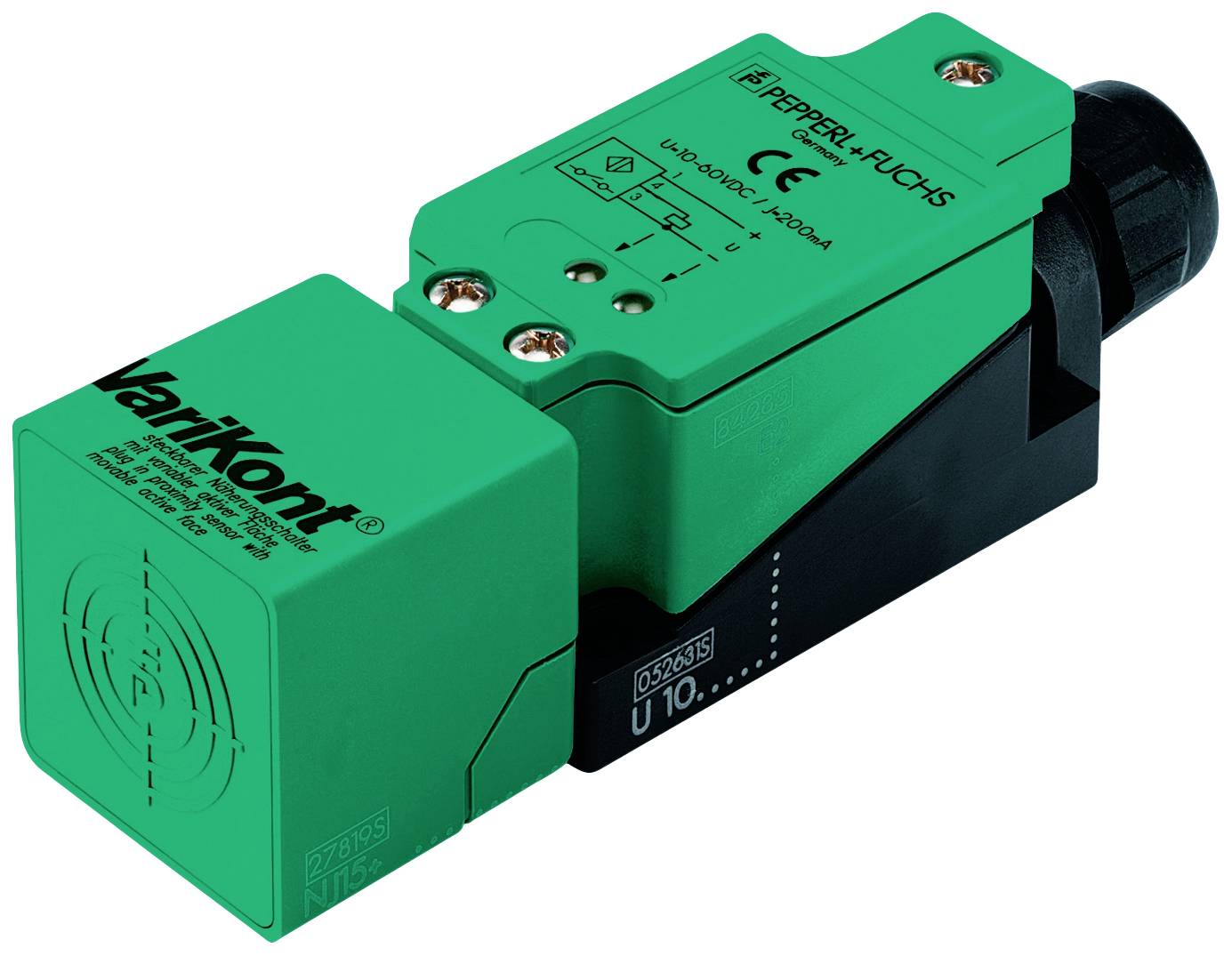

Zelený a černý indukční proximity senzor 'Pepperl+Fuchs' s nápisem Varikont, určený pro automatizované průmyslové řízení.

Ilustrační obrázek

Kategorie produktu

senzor

Provozní napětí max.

30 V

Typ kontaktu

1 spínací kontakt

spínací vzdálenost (max.)

20 mm

Výstupy

PNP

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 17. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (14 775,00 Kč / kus)

14 775,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kategorie produktu: senzor

Typ: NJ20+U1+E2-Y287109

Min. provozní napětí: 10 V

Provozní napětí max.: 30 V

Provozní napětí: 10 - 30 V

Typ kontaktu: 1 spínací kontakt

spínací vzdálenost (max.): 20 mm

Výstupy: PNP

Materiál pouzdra: PBT

Provedení: Induktivní

Způsob konstrukce: zarovnaná

Připojení: šroubové svorky

Vlastnosti: LED kontrolka

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP68

Obsah: 1 ks

Wireless Charging function: Ne

Spínací frekvence: 150 Hz

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2628347 Pepperl+Fuchs senzor Induktivní NJ20+U1+E2-Y287109 287109 zarovnaná PNP

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2628347 Pepperl+Fuchs senzor Induktivní NJ20+U1+E2-Y287109 287109 zarovnaná PNP

Popis

Spínací vzdálenost: 20 mm, montáž: Zarovnaná, spínací funkce: Spínací kontakt (NO), výstupní typ: PNP, provozní napětí: 10... 30 v, provozní proud: 0... 200 mA

Tento text byl přeložen strojově.

Provedení

Obecné údajeSpínací funkce: spínací kontakt (NO)Typ výstupu: PNPVzdálenost čidel: 20 mmMontáž: ZarovnanáVýstupní úroveň: DCZabezpečený spínací interval: 0... 16,2 mmOdstup realistického spínání: 18... 22 mm typ. 20 mmRedukční faktor rAl: 0,35Redukční faktor rCu: 0,35Redukční faktorr V2A (1.4301) : 0,8Typ výstupu: 3 vodičeIdentifikační údajeProvozní napětí: 10... 30 VSpínací frekvence: 0... 150 HzHystereze: 1... 10 typ. 5 %Ochrana proti přepólování: Ochrana proti přepólováníOchrana proti zkratu: TaktovacíPřípad napětí: ≤ 2,8 vPokles napětí u IL. Případ napětíI L = 1mA, spínací prvek ZAP: 0,5... 2,3 v typ. 90 AŽ 0,9 V Případ napětíI L = 10mA, spínací prvek ZAP: 0,8... 2,2 v typ. 90 AŽ 1,4 V Případ napětíI L = 20mA, spínací prvek ZAP: 0,9... 2,3 v typ. 90 AŽ 1,5 V Případ napětíI L = 50mA, spínací prvek ZAP: 0,9... 2,5 v typ. 90 AŽ 1,6 V Pokles napětí IL = 100mA, spínací prvek ZAP: 1... 2,6 v typ. 90 AŽ 1,8 V Případ napětíI L = 200mA, spínací prvek ZAP: 1,2... 2,8 v typ. 2VProvozní proud: 0... 200 mAZbytkový proud: 0... 0,5 mA typ. 0,01 mA Zbytkový proud T =40 °C spínací prvek: ≤ 100 µAProud naprázdno: ≤ 10 mAPracovní pohotovost: ≤ 50 msZobrazení provozního napětí: LED, zelenáIndikace spínacího stavu: Žlutá LEDIdentifikační údaje funkční bezpečnostiMTTFd: 819 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Soulad s normami a směrnicíSoulad s předpisy Normy: EN 60947-5-2:2007 | IEC 60947-5-2:2007Povolení a certifikátySchválení UL: CULus Listed, General PurposeCCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -25 70 °C (-13... 158 °F)Skladovací teplota: 85 °C (-13... 185 °F)Mechanické údajeTyp připojení: šroubové svorkyInformace o připojení: Na jednom místě svorky lze namontovat maximálně 2 vodiče se stejným průřezem vodiče! | utahovací moment 1,2 Nm + 10 %Průřez žil: Až 2,5 mm2 Nejmenší průřez žil: Bez dutinek 0,5 mm2 , s dutinkami 0,34 mm2 Největší průřez žil: Bez koncovky kabelu 2,5 mm2 , s dutinkami 1,5 mm2Kabelové šroubení Poznámka: Dělící těsnící kroužek: | otvor o průměru 7 / 10,5 / 13 / 16 mm | rozměr připojovacího kabelu musí odpovídat zvolenému otvoru.Materiál pouzdra: PBT s průchodkami Viton a šroubení PVDFČelní plocha: PBTTyp ochrany: IP68
