Pepperl+Fuchs senzor Induktivní NCN3-F31K-N4-B13 70110340 zarovnaná NAMUR

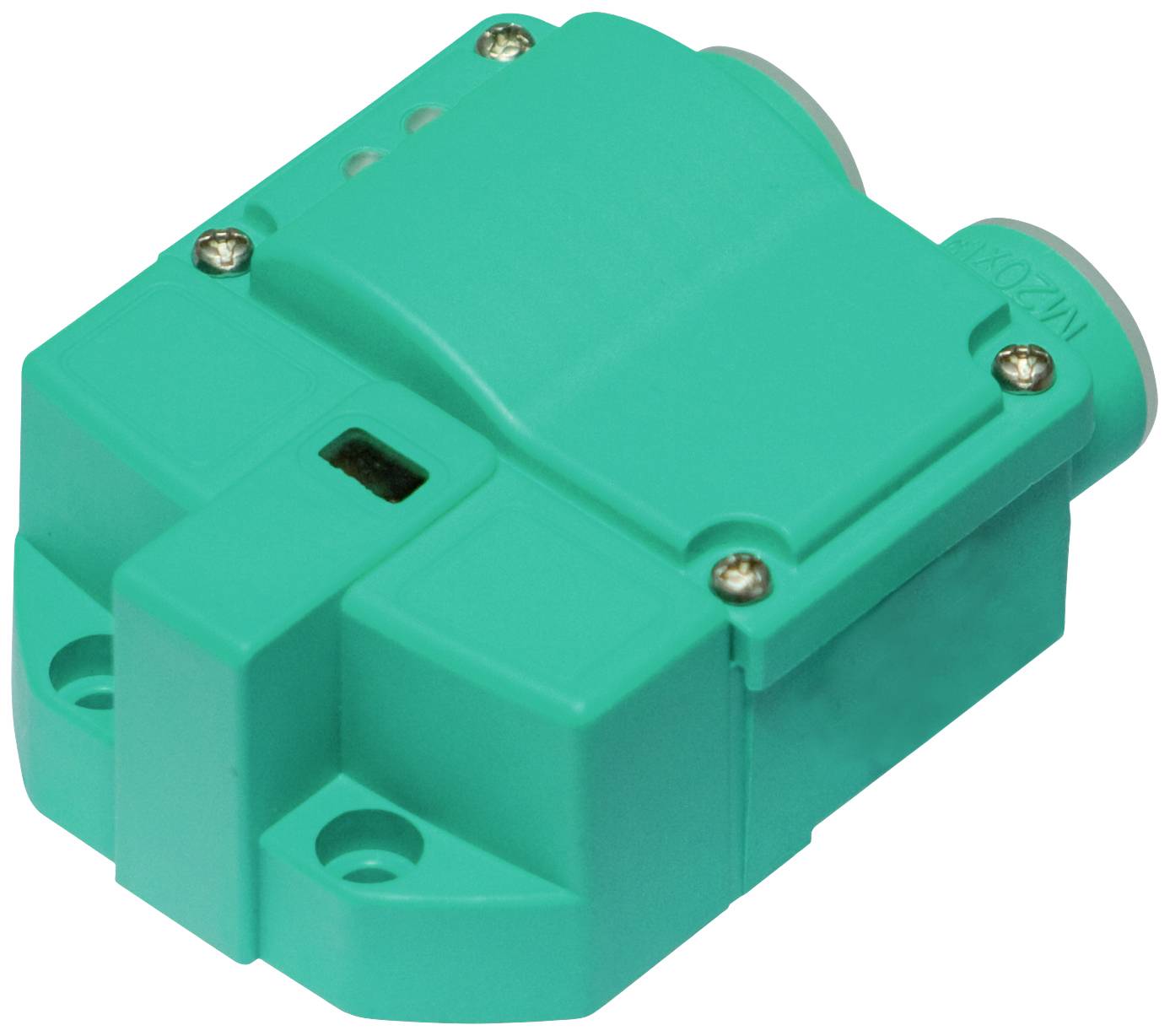

Obdélníkový tyrkysový senzor se dvěma viditelnými upevňovacími šrouby a dvěma válcovitými přípojkami.

Ilustrační obrázek

Kategorie produktu

senzor

Provozní napětí max.

8.2 V

Typ kontaktu

2 rozpínací kontakty

spínací vzdálenost (max.)

3 mm

Výstupy

NAMUR

Datasheety: (PDF)

Doručení: Pá 13. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 197,52 Kč / kus)

4 197,52 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: senzor

Typ: NCN3-F31K-N4-B13

Provozní napětí max.: 8.2 V

Provozní napětí: 8.2 V (max)

Typ kontaktu: 2 rozpínací kontakty

spínací vzdálenost (max.): 3 mm

Výstupy: NAMUR

Materiál pouzdra: PBT

Provedení: Induktivní

Způsob konstrukce: zarovnaná

Připojení: pružinová svorka

Vlastnosti: LED kontrolka

Min. teplota: -25 °C

Max. teplota: 100 °C

: IP67

Obsah: 1 ks

Wireless Charging function: Ne

Spínací frekvence: 3 kHz

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2628126 Pepperl+Fuchs senzor Induktivní NCN3-F31K-N4-B13 70110340 zarovnaná NAMUR

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2628126 Pepperl+Fuchs senzor Induktivní NCN3-F31K-N4-B13 70110340 zarovnaná NAMUR

Popis

Spínací vzdálenost: 3 mm, montáž: Zarovnáno nástavba, spínací funkce: 2x rozpínací kontakt (NC), výstupní typ: NAMUR, jmenovité napětí: 8 V.

Tento text byl přeložen strojově.

Provedení

Obecné údajeSpínací funkce: 2x rozpínací kontakt (NC)Typ výstupu: NAMURVzdálenost čidel: 3 mmMontáž: ZarovnanáZabezpečený spínací interval: 0... 2,4 mmOdstup realistického spínání: 2,7... 3,3 mm typ.Ovládací prvek: Nerezová ocel 1.4305 / AISI 303 (V2A) | 8,5 mm x 8,5 mm x 0,5 mmRedukční faktor rAl: 0,5Redukční faktor rCu: 0,4Redukční faktorr V2A (1.4301) : 1Redukční faktor rST37: 1,3Redukční faktor rms: 0,6Typ výstupu: 2 vodičeIdentifikační údajeJmenovité napětí 8,2 v (Ri cca 1 kΩ)Spínací frekvence: 0... 3 kHzHystereze: typ. 5 %Ochrana proti přepólování: Ochrana proti přepólováníOchrana proti zkratu: AnoVhodné pro techniku 2:1: Ano, dioda proti přepólování není nutnáOdběr proudu Neuvedená měřící deska: ≥ 3 mA Měřící deska zaznamenává: ≤ 1 mAPracovní pohotovost: ≤ 1,1 msIndikace spínacího stavu: Žlutá LEDUkazatel stavu ventilu: LED, žlutáIdentifikační údaje funkční bezpečnostiÚroveň bezpečnostní integrity: Sil 2MTTFd: 1470 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Ventilový proudový obvodNapětí: Max. 32 v DCProud max. 240 mAOchrana proti zkratu: neOchrana proti přepólování: Ano, při přepólování je LED s výjimkou funkce, díky tomu vyšší výkon magnetického ventiluSoulad s normami a směrnicíSoulad s předpisy NAMUR: EN 60947-5-6:2000 | IEC 60947-5-6:1999 Elektromagnetická kompatibilita: NE 21:2007 NORMY: EN 60947-5-2:2007 | IEC 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Povolení a certifikátySchválení IECEx Úroveň ochrany zařízení Ga: IECEx TUN 17.0021X Ochrana zařízení GB: IECEx TUN 17.0021X Úroveň ochrany zařízení MB: IECEx TUN 17.0021XSchváleno dle normy ATEX Stupeň ochrany zařízení Ga: TÜV 99 ATEX 1479 X Stupeň ochrany přístroje GB: TÜV 99 ATEX 1479 X Úroveň ochrany zařízení GC (ic): PF 13 CERT 2895 XV SOULADU S EAC: TR CU 012/2011Schválení UL: CULus Listed, General Purpose Ordinary location: E87056 Hazardous location: E501628 Control Drawing: 116-0456Schváleno pro CCC Hazardous location: 2020322315002262Schváleno NEpsi Certifikát NEpsi: GYJ19.1410XPodmínky prostředíOkolní teplota: -25 100 °C (-13... 212 °F)Skladovací teplota: -40... 100 °C (-40... 212 °F)Mechanické údajePřipojení (systémové straně): Pružinová svorka v kleci | délka odizolování: 7 mm | kabelová průchodka M20 x 1,5 | délka závitu 11,5 mm | maximální hloubka zašroubování 11,5 mmPrůřez žil (systémový): Pevný: 0,14... 2,5 mm 2 | flexibilní: 0,14... 1,5 mm 2 | flexibilní s dutinkou: 0,25... 1,5 mm 2Připojení (na straně ventilu): Jako připojení (systémové straně)Průřez žíly (na straně ventilu): Jako průřez žíly (systémová strana)Materiál pouzdra: PBTČelní plocha: PBTOchrana: IP67Utahovací moment pro upevňovací šrouby: 4 Nm... 5 NmUtahovací moment pro šrouby krytu: 1 NmUtahovací moment kabelové šroubení: M20 x 1,5; max. 7 NmUpozornění: Vypnutí pomocí LEDObecné informacePoužití v prostředí s nebezpečím výbuchu: Viz návod k obsluze

Popis

Spínací vzdálenost: 3 mm, montáž: Zarovnáno nástavba, spínací funkce: 2x rozpínací kontakt (NC), výstupní typ: NAMUR, jmenovité napětí: 8 V.

Tento text byl přeložen strojově.

Provedení

Obecné údajeSpínací funkce: 2x rozpínací kontakt (NC)Typ výstupu: NAMURVzdálenost čidel: 3 mmMontáž: ZarovnanáZabezpečený spínací interval: 0... 2,4 mmOdstup realistického spínání: 2,7... 3,3 mm typ.Ovládací prvek: Nerezová ocel 1.4305 / AISI 303 (V2A) | 8,5 mm x 8,5 mm x 0,5 mmRedukční faktor rAl: 0,5Redukční faktor rCu: 0,4Redukční faktorr V2A (1.4301) : 1Redukční faktor rST37: 1,3Redukční faktor rms: 0,6Typ výstupu: 2 vodičeIdentifikační údajeJmenovité napětí 8,2 v (Ri cca 1 kΩ)Spínací frekvence: 0... 3 kHzHystereze: typ. 5 %Ochrana proti přepólování: Ochrana proti přepólováníOchrana proti zkratu: AnoVhodné pro techniku 2:1: Ano, dioda proti přepólování není nutnáOdběr proudu Neuvedená měřící deska: ≥ 3 mA Měřící deska zaznamenává: ≤ 1 mAPracovní pohotovost: ≤ 1,1 msIndikace spínacího stavu: Žlutá LEDUkazatel stavu ventilu: LED, žlutáIdentifikační údaje funkční bezpečnostiÚroveň bezpečnostní integrity: Sil 2MTTFd: 1470 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Ventilový proudový obvodNapětí: Max. 32 v DCProud max. 240 mAOchrana proti zkratu: neOchrana proti přepólování: Ano, při přepólování je LED s výjimkou funkce, díky tomu vyšší výkon magnetického ventiluSoulad s normami a směrnicíSoulad s předpisy NAMUR: EN 60947-5-6:2000 | IEC 60947-5-6:1999 Elektromagnetická kompatibilita: NE 21:2007 NORMY: EN 60947-5-2:2007 | IEC 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Povolení a certifikátySchválení IECEx Úroveň ochrany zařízení Ga: IECEx TUN 17.0021X Ochrana zařízení GB: IECEx TUN 17.0021X Úroveň ochrany zařízení MB: IECEx TUN 17.0021XSchváleno dle normy ATEX Stupeň ochrany zařízení Ga: TÜV 99 ATEX 1479 X Stupeň ochrany přístroje GB: TÜV 99 ATEX 1479 X Úroveň ochrany zařízení GC (ic): PF 13 CERT 2895 XV SOULADU S EAC: TR CU 012/2011Schválení UL: CULus Listed, General Purpose Ordinary location: E87056 Hazardous location: E501628 Control Drawing: 116-0456Schváleno pro CCC Hazardous location: 2020322315002262Schváleno NEpsi Certifikát NEpsi: GYJ19.1410XPodmínky prostředíOkolní teplota: -25 100 °C (-13... 212 °F)Skladovací teplota: -40... 100 °C (-40... 212 °F)Mechanické údajePřipojení (systémové straně): Pružinová svorka v kleci | délka odizolování: 7 mm | kabelová průchodka M20 x 1,5 | délka závitu 11,5 mm | maximální hloubka zašroubování 11,5 mmPrůřez žil (systémový): Pevný: 0,14... 2,5 mm 2 | flexibilní: 0,14... 1,5 mm 2 | flexibilní s dutinkou: 0,25... 1,5 mm 2Připojení (na straně ventilu): Jako připojení (systémové straně)Průřez žíly (na straně ventilu): Jako průřez žíly (systémová strana)Materiál pouzdra: PBTČelní plocha: PBTOchrana: IP67Utahovací moment pro upevňovací šrouby: 4 Nm... 5 NmUtahovací moment pro šrouby krytu: 1 NmUtahovací moment kabelové šroubení: M20 x 1,5; max. 7 NmUpozornění: Vypnutí pomocí LEDObecné informacePoužití v prostředí s nebezpečím výbuchu: Viz návod k obsluze
