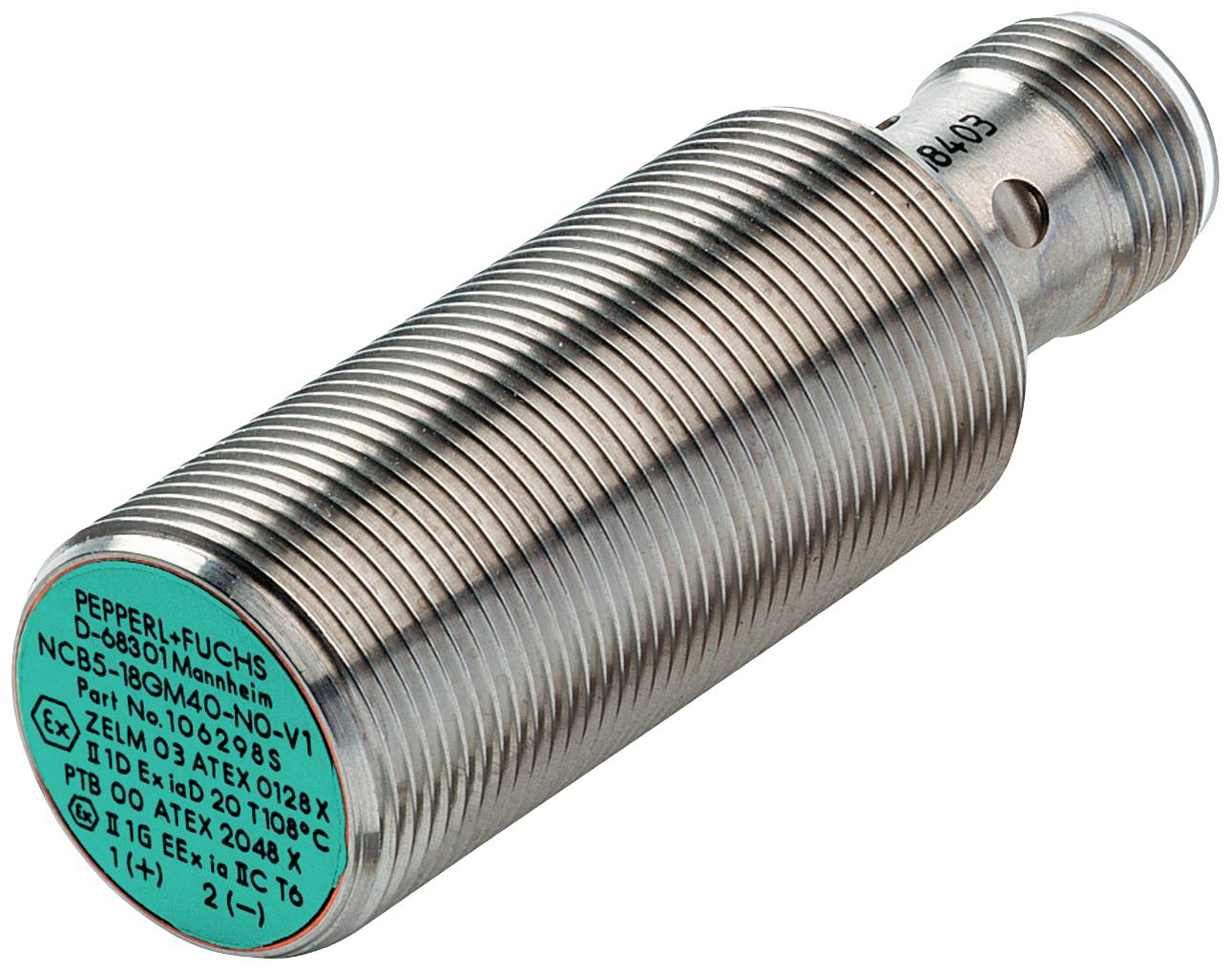

Pepperl+Fuchs senzor Induktivní NCB5-18GM40-N0-V1 70133057 M18 zarovnaná NAMUR (Ø x d) 18 mm x 55 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
senzor
Provozní napětí max.
8.2 V
Typ kontaktu
1 rozpínací kontakt
spínací vzdálenost (max.)
5 mm
Výstupy
NAMUR
Datasheety: (PDF)
Počet
Celková cena (1 990,91 Kč / kus)
1 990,91 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Kategorie produktu
senzor
- Typ
NCB5-18GM40-N0-V1
- Provozní napětí max.
8.2 V
- Provozní napětí
8.2 V (max)
- Typ kontaktu
1 rozpínací kontakt
- spínací vzdálenost (max.)
5 mm
- Výstupy
NAMUR
- Materiál pouzdra
Ušlechtilá ocel V2A
- Provedení
Induktivní
- Vlastnosti materiálu
nerezové
- Způsob konstrukce
zarovnaná
- Konstrukční velikost
M18
- Připojení
zástrčka
- Vlastnosti
LED kontrolka
- Min. teplota
-25 °C
- Max. teplota
100 °C
IP66
IP67
- Délka
55 mm
- (Ø)
18 mm
- Rozm.
(Ø x d) 18 mm x 55 mm
- Obsah
1 ks
- Wireless Charging function
Ne
- Spínací frekvence
400 Hz
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2628137 Pepperl+Fuchs senzor Induktivní NCB5-18GM40-N0-V1 70133057 M18 zarovnaná NAMUR (Ø x d) 18 mm x 55 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2628137 Pepperl+Fuchs senzor Induktivní NCB5-18GM40-N0-V1 70133057 M18 zarovnaná NAMUR (Ø x d) 18 mm x 55 mm
Popis
Připojení: Dvouvodičové vedeníVlastnosti pro konkrétní aplikace: Rozšířený teplotní rozsahTyp výstupu: NAMURKonstrukce: VálcováMontáž: ZarovnanáElektrické připojení: Zástrčka M12Princip snímání: InduktivníFunkce: Indukční senzoryKonstrukce pouzdra: VálcováMateriál pouzdra: Ušlechtilá ocel (V2A)Materiál pouzdra: Ušlechtilá ocelÚroveň ochrany zařízení: Da (zóna 20)Úroveň ochrany zařízení: GA (zóna 0)Úroveň ochrany zařízení: GB (zóna 1)Úroveň ochrany zařízení: MB (těžba)Max. dosah 5 mm. 10 mmSpínací frekvence: 500 HzSpínací funkce: rozpínací kontakt (NC)Stupeň krytí: IP66Ochrana: IP67Úroveň bezpečnostní integrity: Sil 2Bezpečnostní funkce: Sil 2Signální tón: NAMURNapětí: DCOkolní teplota maximálně: +100 °C.Minimální okolní teplota: -25 °C.Napájecí napětí DCSchválení: ATEXSchválení: CCCEx/NEpsiSchválení: EACSchválení: IECExSchválení: UL-Hazardous LocationSchválení: UL nahrávací aplikaceVálcová konstrukce: Závitová objímka M18
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeSpínací funkce: rozpínací kontakt (NC)Typ výstupu: NAMURVzdálenost čidel: 5 mmMontáž: ZarovnanáZabezpečený spínací interval: 0... 4,05 mmOdstup realistického spínání: 4,5... 5,5 mm typ. 5 mmRedukční faktor rAl: 0,35Redukční faktor rCu: 0,3Redukční faktorr V2A (1.4301) : 0,74Typ výstupu: 2 vodičeIdentifikační údajeJmenovité napětí 8,2 v (Ri cca 1 kΩ)Spínací frekvence: 0... 400 HzHystereze: 1... 15 typ. 5 %Ochrana proti přepólování: Ochrana proti přepólováníOchrana proti zkratu: AnoOdběr proudu Měřicí deska se nezaznamenává: Min. 3 mA Měřící deska zaznamenává: ≤ 1 mAIndikace spínacího stavu: Vícebarevná LED, žlutáIdentifikační údaje funkční bezpečnostiÚroveň bezpečnostní integrity: Sil 2MTTFd: 1880 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Soulad s normami a směrnicíSoulad s předpisy NAMUR: EN 60947-5-6:2000 | IEC 60947-5-6:1999 Elektromagnetická kompatibilita: NE 21:2007 NORMY: EN 60947-5-2:2007 | IEC 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Povolení a certifikátySchválení IECEx Stupeň ochrany zařízení Ga: IECEx PTB 11.0037X Stupeň ochrany zařízení GB: IECEx PTB 11.0037X Ochrana přístroje DA: IECEx PTB 11.0037X Stupeň ochrany MB: IECEx PTB 11.0037XSchváleno dle normy ATEX Stupeň ochrany zařízení Ga: PTB 00 ATEX 2048 X Stupeň ochrany zařízení GB: PTB 00 ATEX 2048 X Stupeň ochrany přístroje DA: PTB 00 ATEX 2048 XV SOULADU S EAC: TR CU 012/2011Schváleno UL Ordinary location: E87056 Hazardous location: E501628 Control Drawing: 116-0452Schváleno pro CCC Hazardous location: 2020322315002255Schváleno NEpsi Certifikát NEpsi: GYJ16.1393XSchválení TIIS: Na požádáníAnzex: 18.3018XSchválení KCC Hazardous Location: 09-AV4BO-0226Povolení pro stavbu lodí: DNVGL TAA00001A5Podmínky prostředíOkolní teplota: -25 100 °C (-13... 212 °F)Skladovací teplota: -40... 100 °C (-40... 212 °F)Mechanické údajeTyp připojení: Přístrojová zástrčkaMateriál pouzdra: Ušlechtilá ocel 1.4305 / AISI 303 (V2A)Čelní plocha: PBTOchrana: IP66 / IP67Zástrčka Závit: M12 x 1 Počet pólů: 4Obecné informacePoužití v prostředí s nebezpečím výbuchu: Viz návod k obsluze
