Name: Pepperl+Fuchs senzor Induktivní NCB1,5-8GM25-N0-Y295010 70133334 M8 zarovnaná dvoudrát
Brand: Pepperl+Fuchs
SKU: 2628003
Availability: BackOrder

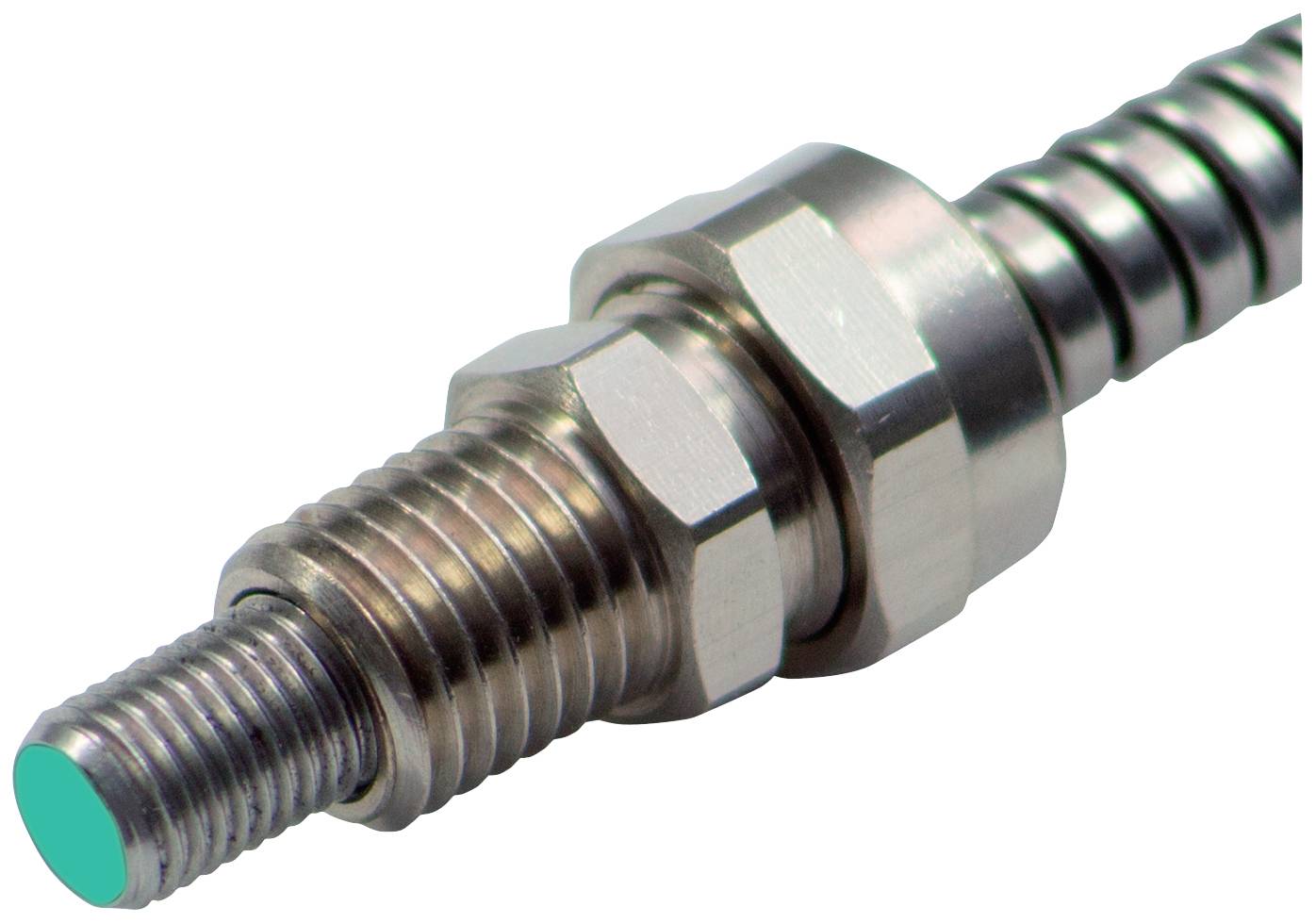

Kovový šroubový vřetenový hřídel s maticí, válcovitého tvaru, používaný v mechanických aplikacích pro přenos pohybu.

Ilustrační obrázek

Kategorie produktu

senzor

Provozní napětí max.

8.2 V

spínací vzdálenost (max.)

1.5 mm

Výstupy

dvoudrát

Provedení

Induktivní

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 10. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (10 859,00 Kč / kus)

10 859,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kategorie produktu: senzor

Typ: NCB1,5-8GM25-N0-Y295010

Provozní napětí max.: 8.2 V

Provozní napětí: 8.2 V (max)

spínací vzdálenost (max.): 1.5 mm

Výstupy: dvoudrát

Materiál pouzdra: Ušlechtilá ocel V2A

Provedení: Induktivní

Vlastnosti materiálu: niklováno

Způsob konstrukce: zarovnaná

Konstrukční velikost: M8

Připojení: kabel

Délka kabelu: 2 m

Min. teplota: -25 °C

Max. teplota: 100 °C

: IP67

Obsah: 1 ks

Wireless Charging function: Ne

Ke stažení

List technických údajů

List technických údajů 2628003 Pepperl+Fuchs senzor Induktivní NCB1,5-8GM25-N0-Y295010 70133334 M8 zarovnaná dvoudrát

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2628003 Pepperl+Fuchs senzor Induktivní NCB1,5-8GM25-N0-Y295010 70133334 M8 zarovnaná dvoudrát

Popis

Připojení: Dvouvodičové vedeníVlastnosti pro konkrétní aplikace: Rozšířený teplotní rozsahSpecifické vlastnosti použití: Vhodné pro techniku 2:1Typ výstupu: OstatníKonstrukce: VálcováMontáž: ZarovnanáElektrické připojení: Pevný kabelPrincip snímání: InduktivníKonstrukce pouzdra: VálcováMateriál pouzdra: Ušlechtilá ocel (V2A)Materiál pouzdra: Ušlechtilá ocelDélka kabelu: 2 mPlášť kabelu: PVCMax. dosah 3 mm.Spínací frekvence 1000 Hz... 2500 HzOchrana: IP67Napětí: DCOkolní teplota maximálně: +100 °C.Minimální okolní teplota: -25 °C.Napájecí napětí DCVálcová konstrukce: Závitová objímka M8

Tento text byl přeložen strojově.

Provedení

Obecné údajeVzdálenost čidel: 1,5 mmMontáž: ZarovnanáVýstupní cívková arita: NAMURZabezpečený spínací interval: 0... průměr: 1,215 mmOdstup realistického spínání: 1,35... 1,65 mm typ.Redukční faktor rAl: 0,3Redukční faktor rCu: 0,2Redukční faktorr V2A (1.4301) : 0,7Typ výstupu: 2 vodičeIdentifikační údajeJmenovité napětí 8,2 v (Ri cca 1 kΩ)Spínací frekvence: 0... 2000 HzHystereze: 1... 10 typ. 3 %Ochrana proti přepólování: Ochrana proti přepólováníOchrana proti zkratu: AnoVhodné pro techniku 2:1: Ano, dioda proti přepólování není nutnáOdběr proudu Měřicí deska se nezaznamenává: Min. 3 mA Měřící deska zaznamenává: ≤ 1 mAIdentifikační údaje funkční bezpečnostiMTTFd: 3590 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Soulad s normami a směrnicíSoulad s předpisy NAMUR: EN 60947-5-6:2000 | IEC 60947-5-6:1999 NORMY: EN 60947-5-2:2007 | IEC 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Povolení a certifikátyCCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -25 100 °C (-13... 212 °F)Skladovací teplota: -40... 100 °C (-40... 212 °F)Mechanické údajeTyp připojení: KabelPřipojení: Ochranná hadice: Nerezová ocel AISI 304L | šroubení: MS58 poniklovanáMateriál pouzdra: Ušlechtilá ocel 1.4305 / AISI 303 (V2A)Čelní plocha: LCPOchrana: IP67Kabel; Poloměr ohybu: > 10 x průměr kabelu Materiál: PVC Průřez žil 0,14 mm 2 Délka: 2 m Ochrana kabelu: Ochranná hadice 50 cmObecné informacePoužití v prostředí s nebezpečím výbuchu: Viz návod k obsluze

Popis

Provedení

Obecné údajeVzdálenost čidel: 1,5 mmMontáž: ZarovnanáVýstupní cívková arita: NAMURZabezpečený spínací interval: 0... průměr: 1,215 mmOdstup realistického spínání: 1,35... 1,65 mm typ.Redukční faktor rAl: 0,3Redukční faktor rCu: 0,2Redukční faktorr V2A (1.4301) : 0,7Typ výstupu: 2 vodičeIdentifikační údajeJmenovité napětí 8,2 v (Ri cca 1 kΩ)Spínací frekvence: 0... 2000 HzHystereze: 1... 10 typ. 3 %Ochrana proti přepólování: Ochrana proti přepólováníOchrana proti zkratu: AnoVhodné pro techniku 2:1: Ano, dioda proti přepólování není nutnáOdběr proudu Měřicí deska se nezaznamenává: Min. 3 mA Měřící deska zaznamenává: ≤ 1 mAIdentifikační údaje funkční bezpečnostiMTTFd: 3590 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Soulad s normami a směrnicíSoulad s předpisy NAMUR: EN 60947-5-6:2000 | IEC 60947-5-6:1999 NORMY: EN 60947-5-2:2007 | IEC 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Povolení a certifikátyCCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -25 100 °C (-13... 212 °F)Skladovací teplota: -40... 100 °C (-40... 212 °F)Mechanické údajeTyp připojení: KabelPřipojení: Ochranná hadice: Nerezová ocel AISI 304L | šroubení: MS58 poniklovanáMateriál pouzdra: Ušlechtilá ocel 1.4305 / AISI 303 (V2A)Čelní plocha: LCPOchrana: IP67Kabel; Poloměr ohybu: > 10 x průměr kabelu Materiál: PVC Průřez žil 0,14 mm 2 Délka: 2 m Ochrana kabelu: Ochranná hadice 50 cmObecné informacePoužití v prostředí s nebezpečím výbuchu: Viz návod k obsluze
