Name: Pepperl+Fuchs senzor Induktivní NBN8-12GM50-E1-M1 293454-0039 M12 nezarovnaná NPN
Brand: Pepperl+Fuchs
SKU: 2627918
Availability: BackOrder

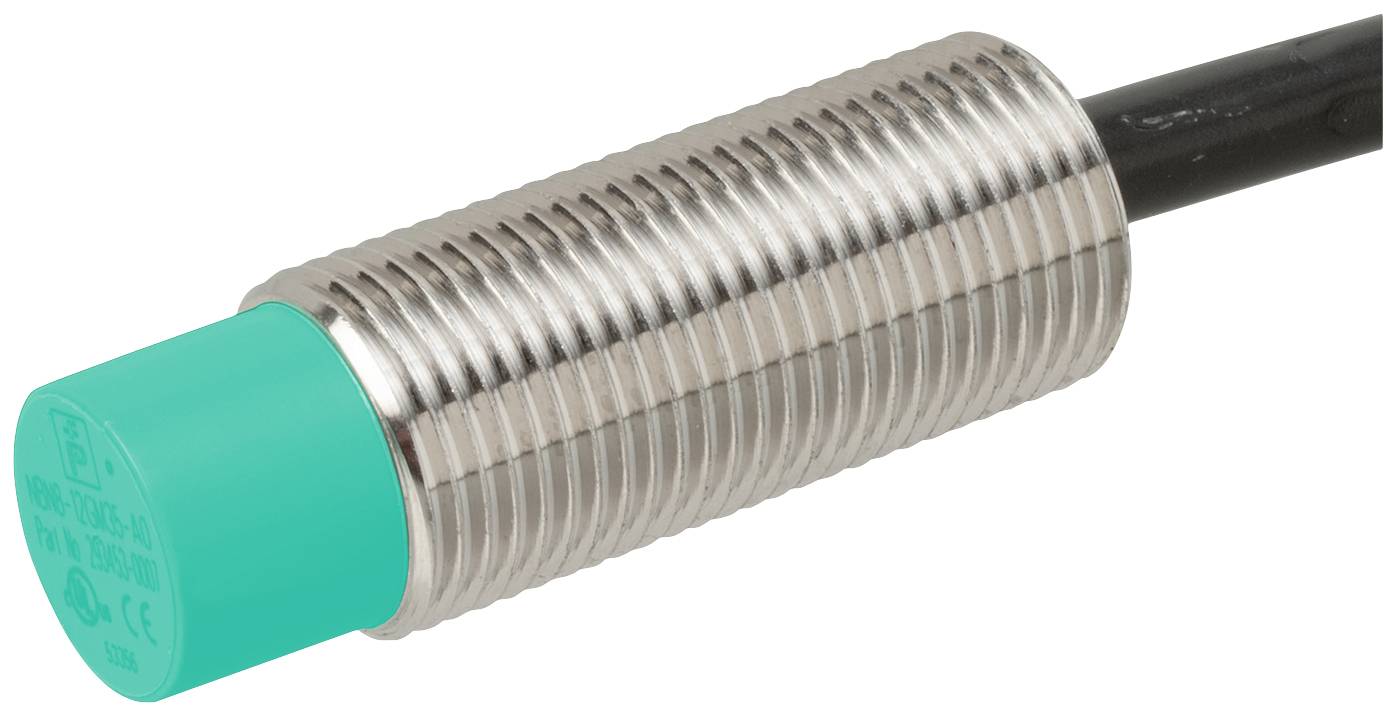

Válcový aproximační senzor s kovovým pouzdrem a zelenou hlavicí, často používaný pro detekci objektů v automatizovaných systémech.

Ilustrační obrázek

Kategorie produktu

senzor

Provozní napětí max.

30 V

Typ kontaktu

1 rozpínací kontakt

spínací vzdálenost (max.)

8 mm

Výstupy

NPN

Datasheety: (PDF)

Doručení: St 9. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 023,97 Kč / kus)

2 023,97 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: senzor

Typ: NBN8-12GM50-E1-M1

Min. provozní napětí: 7 V

Provozní napětí max.: 30 V

Provozní napětí: 7 - 30 V

Typ kontaktu: 1 rozpínací kontakt

spínací vzdálenost (max.): 8 mm

Výstupy: NPN

Materiál pouzdra: mosaz

Provedení: Induktivní

Vlastnosti materiálu: niklováno

Způsob konstrukce: nezarovnaná

Konstrukční velikost: M12

Připojení: kabel

Délka kabelu: 2 m

Vlastnosti: LED kontrolka

Min. teplota: -40 °C

Max. teplota: 85 °C

: IP68
IP69K

Obsah: 1 ks

Wireless Charging function: Ne

Spínací frekvence: 1200 Hz

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2627918 Pepperl+Fuchs senzor Induktivní NBN8-12GM50-E1-M1 293454-0039 M12 nezarovnaná NPN

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2627918 Pepperl+Fuchs senzor Induktivní NBN8-12GM50-E1-M1 293454-0039 M12 nezarovnaná NPN

Popis

Spínací vzdálenost: 8 mm, montáž: Nezrovnaná, spínací funkce: Rozpínač (NC), výstupní typ: NPN, provozní napětí: 7... 30 v, provozní proud: 0... 200 mA

Tento text byl přeložen strojově.

Provedení

Obecné údajeSpínací funkce: rozpínací kontakt (NC)Typ výstupu: NPNVzdálenost čidel: 8 mmMontáž: NezarovnanáVýstupní úroveň: DCZabezpečený spínací interval: 0... 6,48 mmOvládací prvek: Stavební ocel, např. 1.0037, S235JR (dříve St37-2) | 24 mm x 24 mm x 1 mmRedukční faktor rAl: 0,5Redukční faktor rCu: 0,45Redukční faktorr V2A (1.4301) : 0,7Redukční faktor rms: 0,5Typ výstupu: 3 vodičeIdentifikační údajeProvozní napětí: 7... 30 VSpínací frekvence: 0... 1200 HzHystereze: typ. 5 %Ochrana proti přepólování: Ochrana proti přepólováníOchrana proti zkratu: TaktovacíPřípad napětí: ≤ 2 vProvozní proud: 0... 200 mAZbytkový proud: 0... 0,5 mA typ. 4 µA při 25 °C.Proud naprázdno: ≤ 10 mAPracovní pohotovost: ≤ 100 msIndikace spínacího stavu: Žlutá LEDIdentifikační údaje funkční bezpečnostiMTTFd: 1484 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Soulad s normami a směrnicíSoulad s předpisy NORMY: EN 60947-5-2:2007 | IEC 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012 | EN 12895: 2015Povolení a certifikátySchválení UL: CULus Listed, General Purpose, Class 2, Power SourceCCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Schválení typu E1: 10R-04Podmínky prostředíOkolní teplota: -40... 85 °C (-40... 185 °F)Skladovací teplota: -40... 85 °C (-40... 185 °F)Mechanické údajeTyp připojení: Kabel PUR, 2 mPrůřez žil 0,34 mm 2Materiál pouzdra: Poniklovaná mosazČelní plocha: PBTOchrana: IP68 / IP69KHmotnost: 70 g.Obecné informaceRozsah dodávky: 2 matice s ozubením

Popis

Provedení

Obecné údajeSpínací funkce: rozpínací kontakt (NC)Typ výstupu: NPNVzdálenost čidel: 8 mmMontáž: NezarovnanáVýstupní úroveň: DCZabezpečený spínací interval: 0... 6,48 mmOvládací prvek: Stavební ocel, např. 1.0037, S235JR (dříve St37-2) | 24 mm x 24 mm x 1 mmRedukční faktor rAl: 0,5Redukční faktor rCu: 0,45Redukční faktorr V2A (1.4301) : 0,7Redukční faktor rms: 0,5Typ výstupu: 3 vodičeIdentifikační údajeProvozní napětí: 7... 30 VSpínací frekvence: 0... 1200 HzHystereze: typ. 5 %Ochrana proti přepólování: Ochrana proti přepólováníOchrana proti zkratu: TaktovacíPřípad napětí: ≤ 2 vProvozní proud: 0... 200 mAZbytkový proud: 0... 0,5 mA typ. 4 µA při 25 °C.Proud naprázdno: ≤ 10 mAPracovní pohotovost: ≤ 100 msIndikace spínacího stavu: Žlutá LEDIdentifikační údaje funkční bezpečnostiMTTFd: 1484 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Soulad s normami a směrnicíSoulad s předpisy NORMY: EN 60947-5-2:2007 | IEC 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012 | EN 12895: 2015Povolení a certifikátySchválení UL: CULus Listed, General Purpose, Class 2, Power SourceCCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Schválení typu E1: 10R-04Podmínky prostředíOkolní teplota: -40... 85 °C (-40... 185 °F)Skladovací teplota: -40... 85 °C (-40... 185 °F)Mechanické údajeTyp připojení: Kabel PUR, 2 mPrůřez žil 0,34 mm 2Materiál pouzdra: Poniklovaná mosazČelní plocha: PBTOchrana: IP68 / IP69KHmotnost: 70 g.Obecné informaceRozsah dodávky: 2 matice s ozubením
