Name: Pepperl+Fuchs senzor Induktivní NBN8-12GM30-E2 326161-0062 M30 nezarovnaná PNP
Brand: Pepperl+Fuchs
SKU: 2628391
Availability: BackOrder

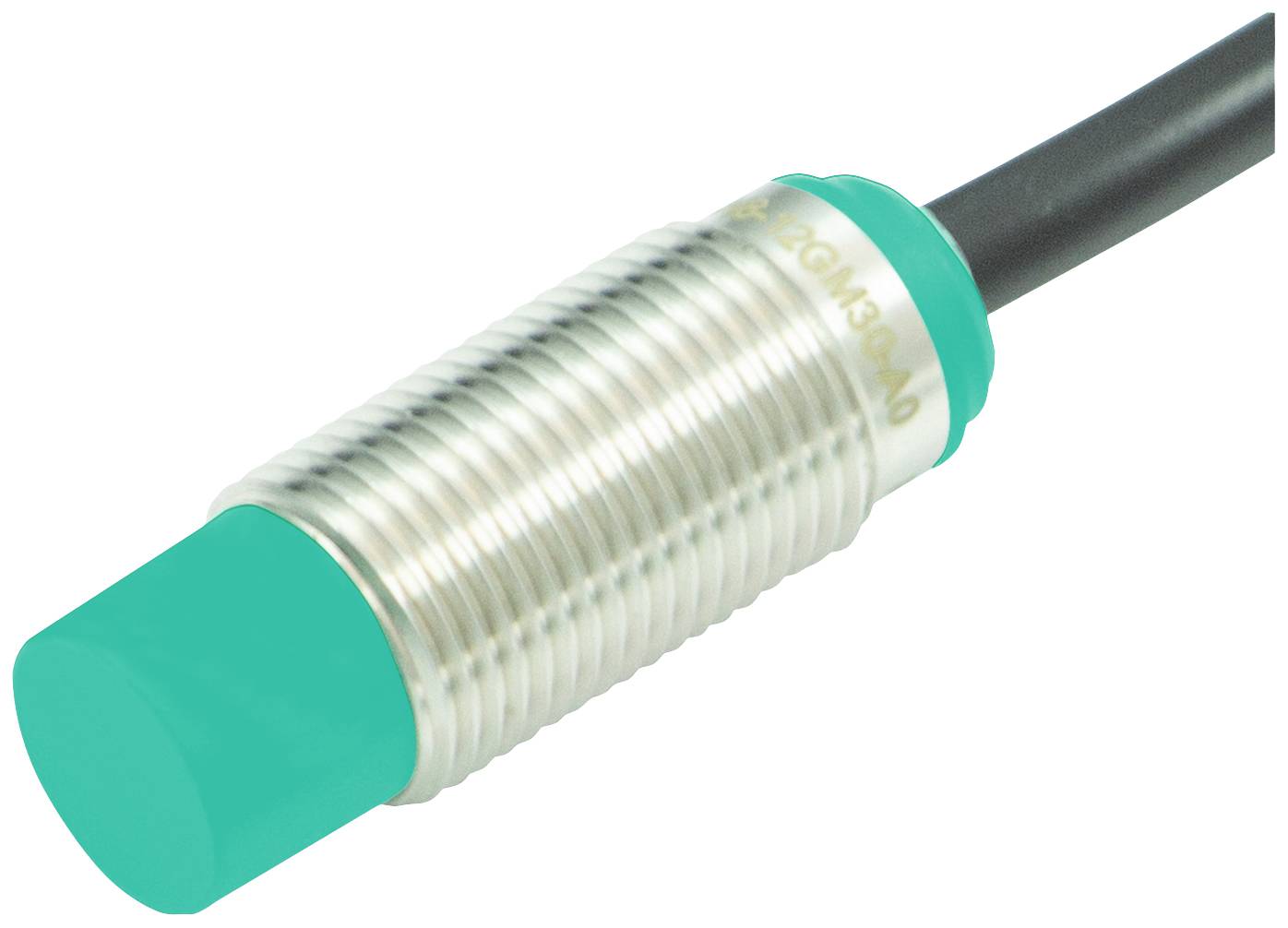

Válcový přiblížený senzor se zelenou hlavicí a stříbrným pouzdrem, připevněný na černém kabelu.

Ilustrační obrázek

Kategorie produktu

senzor

Provozní napětí max.

36 V

Typ kontaktu

1 spínací kontakt

spínací vzdálenost (max.)

8 mm

Výstupy

PNP

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 17. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 219,00 Kč / kus)

2 219,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kategorie produktu: senzor

Typ: NBN8-12GM30-E2

Min. provozní napětí: 5 V

Provozní napětí max.: 36 V

Provozní napětí: 5 - 36 V

Typ kontaktu: 1 spínací kontakt

spínací vzdálenost (max.): 8 mm

Výstupy: PNP

Materiál pouzdra: mosaz

Provedení: Induktivní

Způsob konstrukce: nezarovnaná

Konstrukční velikost: M30

Připojení: kabel

Délka kabelu: 2 m

Vlastnosti: LED kontrolka

Min. teplota: -40 °C

Max. teplota: 85 °C

: IP68

Obsah: 1 ks

Wireless Charging function: Ne

Spínací frekvence: 1650 Hz

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2628391 Pepperl+Fuchs senzor Induktivní NBN8-12GM30-E2 326161-0062 M30 nezarovnaná PNP

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2628391 Pepperl+Fuchs senzor Induktivní NBN8-12GM30-E2 326161-0062 M30 nezarovnaná PNP

Popis

Spínací vzdálenost: 8 mm, montáž: Nezrovnaná, spínací funkce: Spínací kontakt (NO), výstupní typ: PNP, provozní napětí: 5... 36 v, provozní proud: 0... 200 mA

Tento text byl přeložen strojově.

Provedení

Obecné údajeSpínací funkce: spínací kontakt (NO)Typ výstupu: PNPVzdálenost čidel: 8 mmMontáž: NezarovnanáVýstupní úroveň: DCZabezpečený spínací interval: 0... 6,48 mmOvládací prvek: Stavební ocel, např. 1.0037, S235JR (dříve St37-2) | 24 mm x 24 mm x 1 mmRedukční faktor rAl: 0,4Redukční faktor rCu: 0,35Redukční faktorr V2A (1.4301) : 0,79Redukční faktor rms: 0,49Typ výstupu: 3 vodičeIdentifikační údajeProvozní napětí: 5... 36 VSpínací frekvence: 0... 1650 HzHystereze: typ. 5 %Ochrana proti přepólování: Ochrana proti přepólováníOchrana proti zkratu: TaktovacíPřípad napětí: ≤ 1 V.Provozní proud: 0... 200 mAZbytkový proud: Max. 20 µAProud naprázdno: ≤ 10 mAPracovní pohotovost: ≤ 10 msIndikace spínacího stavu: Žlutá LEDIdentifikační údaje funkční bezpečnostiMTTFd: 1707 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %ShodaLABORATORNÍ SHODA: VDMA 24364-C1/T100 °C-W.Soulad s normami a směrnicíSoulad s předpisy NORMY: EN 60947-5-2:2007 | IEC 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Stupeň krytí: II Bemessungsisolationsspannung: 36 V Jmenovitá odolnost proti rázovému napětí: 500 V.Schválení UL: CULus Listed, General Purpose, Class 2, Power SourceCCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -40... 85 °C (-40... 185 °F)Skladovací teplota: -40... 85 °C (-40... 185 °F)Mechanické údajeTyp připojení: KabelMateriál pouzdra: Mosaz, bílý bronz potaženýČelní plocha: PBT , zelenáTyp ochrany: IP68Kabel; Kabelové dutinky: Ano Průměr kabelu 4,3 mm ± 0,15 mm Poloměr ohybu > : 10 x průměr kabelu Materiál: PVC Barva: černá Počet žil: 3 Průřez žil 0,34 mm 2 Délka: 2 mHmotnost: 78 g.Utahovací moment: 0... 10 NmObecné informaceRozsah dodávky: 2 matice s ozubením

Popis

Provedení

Obecné údajeSpínací funkce: spínací kontakt (NO)Typ výstupu: PNPVzdálenost čidel: 8 mmMontáž: NezarovnanáVýstupní úroveň: DCZabezpečený spínací interval: 0... 6,48 mmOvládací prvek: Stavební ocel, např. 1.0037, S235JR (dříve St37-2) | 24 mm x 24 mm x 1 mmRedukční faktor rAl: 0,4Redukční faktor rCu: 0,35Redukční faktorr V2A (1.4301) : 0,79Redukční faktor rms: 0,49Typ výstupu: 3 vodičeIdentifikační údajeProvozní napětí: 5... 36 VSpínací frekvence: 0... 1650 HzHystereze: typ. 5 %Ochrana proti přepólování: Ochrana proti přepólováníOchrana proti zkratu: TaktovacíPřípad napětí: ≤ 1 V.Provozní proud: 0... 200 mAZbytkový proud: Max. 20 µAProud naprázdno: ≤ 10 mAPracovní pohotovost: ≤ 10 msIndikace spínacího stavu: Žlutá LEDIdentifikační údaje funkční bezpečnostiMTTFd: 1707 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %ShodaLABORATORNÍ SHODA: VDMA 24364-C1/T100 °C-W.Soulad s normami a směrnicíSoulad s předpisy NORMY: EN 60947-5-2:2007 | IEC 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Stupeň krytí: II Bemessungsisolationsspannung: 36 V Jmenovitá odolnost proti rázovému napětí: 500 V.Schválení UL: CULus Listed, General Purpose, Class 2, Power SourceCCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -40... 85 °C (-40... 185 °F)Skladovací teplota: -40... 85 °C (-40... 185 °F)Mechanické údajeTyp připojení: KabelMateriál pouzdra: Mosaz, bílý bronz potaženýČelní plocha: PBT , zelenáTyp ochrany: IP68Kabel; Kabelové dutinky: Ano Průměr kabelu 4,3 mm ± 0,15 mm Poloměr ohybu > : 10 x průměr kabelu Materiál: PVC Barva: černá Počet žil: 3 Průřez žil 0,34 mm 2 Délka: 2 mHmotnost: 78 g.Utahovací moment: 0... 10 NmObecné informaceRozsah dodávky: 2 matice s ozubením
