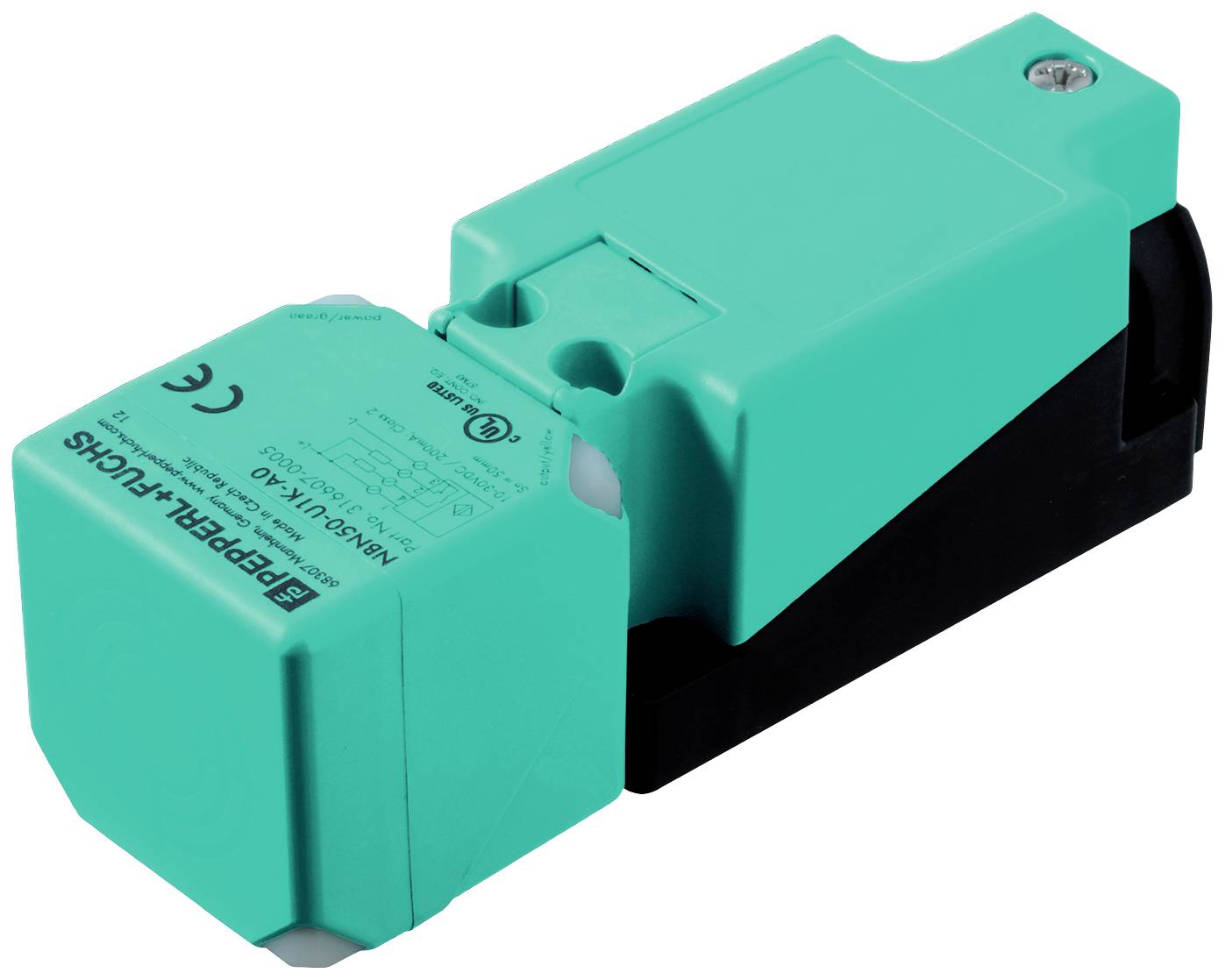

Pepperl+Fuchs senzor Induktivní NBN50-U1K-A2 316607-0006 nezarovnaná PNP
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
senzor
Provozní napětí max.
30 V/DC
Typ kontaktu
Antivalentní
spínací vzdálenost (max.)
50 mm
Výstupy
PNP
Datasheety: (PDF)
Počet
Celková cena (3 073,55 Kč / kus)
3 073,55 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Technické parametry
- Kategorie produktu
senzor
- Typ
NBN50-U1K-A2
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Typ kontaktu
Antivalentní
- spínací vzdálenost (max.)
50 mm
- Výstupy
PNP
- Materiál pouzdra
polyamid
- Provedení
Induktivní
- Způsob konstrukce
nezarovnaná
- Připojení
šroubové svorky
- Min. teplota
-25 °C
- Max. teplota
70 °C
IP68
IP69
- Obsah
1 ks
- Wireless Charging function
Ne
- Spínací frekvence
40 Hz
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2628308 Pepperl+Fuchs senzor Induktivní NBN50-U1K-A2 316607-0006 nezarovnaná PNP
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2628308 Pepperl+Fuchs senzor Induktivní NBN50-U1K-A2 316607-0006 nezarovnaná PNP
Popis
Spínací vzdálenost: 50 mm, montáž: nezarovnaná, spínací funkce: antivalentní, typ výstupu: PNP, provozní napětí: 10 ... 30 v DC, provozní proud: 0... 200 mA
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeSpínací funkce: antivalentníTyp výstupu: PNPVzdálenost čidel: 50 mmMontáž: NezarovnanáVýstupní úroveň: DCZabezpečený spínací interval: 0... 40,5 mmOdstup realistického spínání: 45... 55 mm typ.Redukční faktor rAl: 0,5Redukční faktor rCu: 0,49Redukční faktorr V2A (1.4301) : 0,78Redukční faktor rms: 0,55Typ výstupu: 4 vodičeIdentifikační údajeProvozní napětí: 10... napájení 18 - 30 V DCSpínací frekvence: 0... 40 HzHystereze: typ. 5 %Ochrana proti přepólování: Ochrana proti přepólováníOchrana proti zkratu: TaktovacíPřípad napětí: ≤ 2 vProvozní proud: 0... 200 mAZbytkový proud: 0... 0,5 mAProud naprázdno: ≤ 20 mADoba pohotovosti: 80 msZobrazení provozního napětí: LED, zelenáIndikace spínacího stavu: Žlutá LEDIdentifikační údaje funkční bezpečnostiMTTFd: 929 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Soulad s normami a směrnicíSoulad s předpisy NORMY: EN 60947-5-2:2007 | IEC 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Povolení a certifikátySchválení UL: CULus Listed, General PurposeCCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -25 70 °C (-13... 158 °F)Skladovací teplota: -40... 85 °C (-40... 185 °F)Mechanické údajeTyp připojení: šroubové svorkyInformace o připojení: Na jednom místě svorky lze namontovat maximálně 2 vodiče se stejným průřezem vodiče! | utahovací moment 1,2 Nm + 10 %Průřez žil: Až 2,5 mm2 Nejmenší průřez žil: Bez dutinek 0,5 mm2 , s dutinkami 0,34 mm2 Největší průřez žil: Bez koncovky kabelu 2,5 mm2 , s dutinkami 1,5 mm2Materiál pouzdra: PAČelní plocha: PASpodní část krytu: PlastOchrana: IP68 / IP69Hmotnost: 225 g.Poznámka: Utahovací moment: 1,8 Nm (pouzdro)
