Name: Pepperl+Fuchs senzor Induktivní NBB8-18GM30-A0-V1 326161-0102 M18 zarovnaná NPN
Brand: Pepperl+Fuchs
SKU: 2627195
Availability: BackOrder

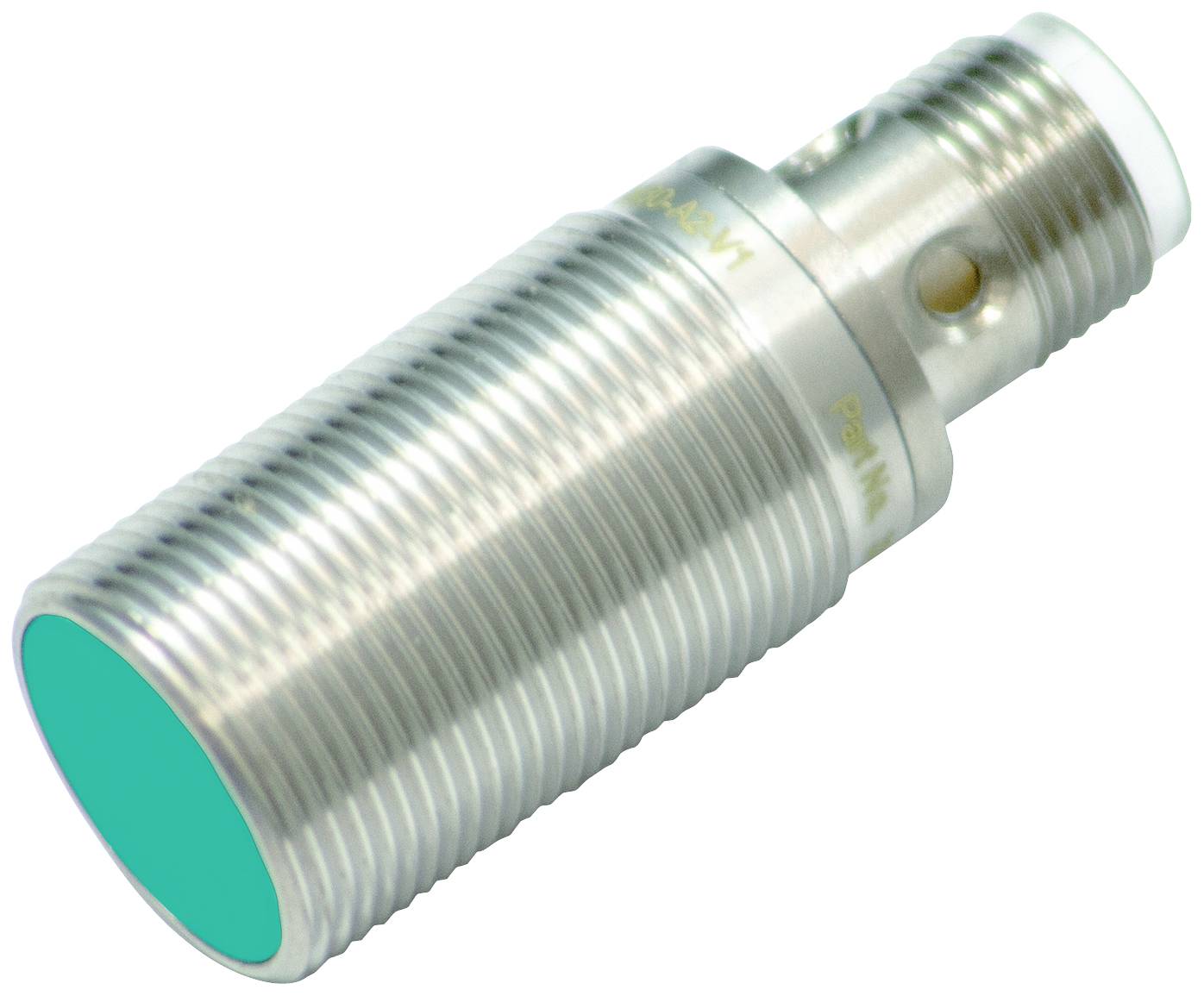

Indukční senzor v kovovém válcovém pouzdře, zelený čelní kryt. Používá se pro detekci objektů v průmyslových aplikacích.

Ilustrační obrázek

Kategorie produktu

senzor

Provozní napětí max.

36 V

Typ kontaktu

Antivalentní

spínací vzdálenost (max.)

8 mm

Výstupy

NPN

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 17. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 845,00 Kč / kus)

2 845,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kategorie produktu: senzor

Typ: NBB8-18GM30-A0-V1

Min. provozní napětí: 5 V

Provozní napětí max.: 36 V

Provozní napětí: 5 - 36 V

Typ kontaktu: Antivalentní

spínací vzdálenost (max.): 8 mm

Výstupy: NPN

Materiál pouzdra: mosaz

Provedení: Induktivní

Způsob konstrukce: zarovnaná

Konstrukční velikost: M18

Připojení: zástrčka

Vlastnosti: LED kontrolka

Min. teplota: -40 °C

Max. teplota: 85 °C

: IP68

Obsah: 1 ks

Wireless Charging function: Ne

Spínací frekvence: 1350 Hz

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2627195 Pepperl+Fuchs senzor Induktivní NBB8-18GM30-A0-V1 326161-0102 M18 zarovnaná NPN

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2627195 Pepperl+Fuchs senzor Induktivní NBB8-18GM30-A0-V1 326161-0102 M18 zarovnaná NPN

Popis

Spínací vzdálenost: 8 mm, montáž: Zarovnaná, spínací funkce: Antivalentní, typ výstupu: NPN, provozní napětí: 5... 36 v, provozní proud: 0... 200 mA

Tento text byl přeložen strojově.

Provedení

Obecné údajeSpínací funkce: antivalentníTyp výstupu: NPNVzdálenost čidel: 8 mmMontáž: ZarovnanáVýstupní úroveň: DCZabezpečený spínací interval: 0... 6,48 mmOvládací prvek: Stavební ocel, např. 1.0037, S235JR (dříve St37-2) | 24 mm x 24 mm x 1 mmRedukční faktor rAl: 0,38Redukční faktor rCu: 0,35Redukční faktorr V2A (1.4301) : 0,74Redukční faktor rms: 0,47Typ výstupu: 4 vodičeIdentifikační údajeProvozní napětí: 5... 36 VSpínací frekvence: 0... 1350 HzHystereze: typ. 5 %Ochrana proti přepólování: Ochrana proti přepólováníOchrana proti zkratu: TaktovacíPřípad napětí: ≤ 1 V.Provozní proud: 0... 200 mAZbytkový proud: Max. 20 µAProud naprázdno: ≤ 15 mAPracovní pohotovost: ≤ 10 msIndikace spínacího stavu: Vícebarevná LED, žlutáIdentifikační údaje funkční bezpečnostiMTTFd: 1255 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %ShodaLABS SHODA: VDMA 24364-A1/B2/C1/T100 °C-W.Soulad s normami a směrnicíSoulad s předpisy NORMY: EN 60947-5-2:2007 | IEC 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Stupeň krytí: II Bemessungsisolationsspannung: 36 V Jmenovitá odolnost proti rázovému napětí: 500 V.Schválení UL: CULus Listed, General Purpose, Class 2, Power SourceCCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -40... 85 °C (-40... 185 °F)Skladovací teplota: -40... 85 °C (-40... 185 °F)Mechanické údajeTyp připojení: Přístrojová zástrčkaMateriál pouzdra: Mosaz, bílý bronz potaženýČelní plocha: PBT , zelenáTyp ochrany: IP68Zástrčka Závit: M12 x 1 Počet pólů: 4Hmotnost: 48 g.Utahovací moment: 0... 30 NmObecné informaceRozsah dodávky: 2 matice s ozubením
