Name: Pepperl+Fuchs senzor Induktivní NBB4-12GM50-E0-M 240148 M12 zarovnaná NPN (Ø) 6 mm
Brand: Pepperl+Fuchs
SKU: 2628389
Availability: BackOrder

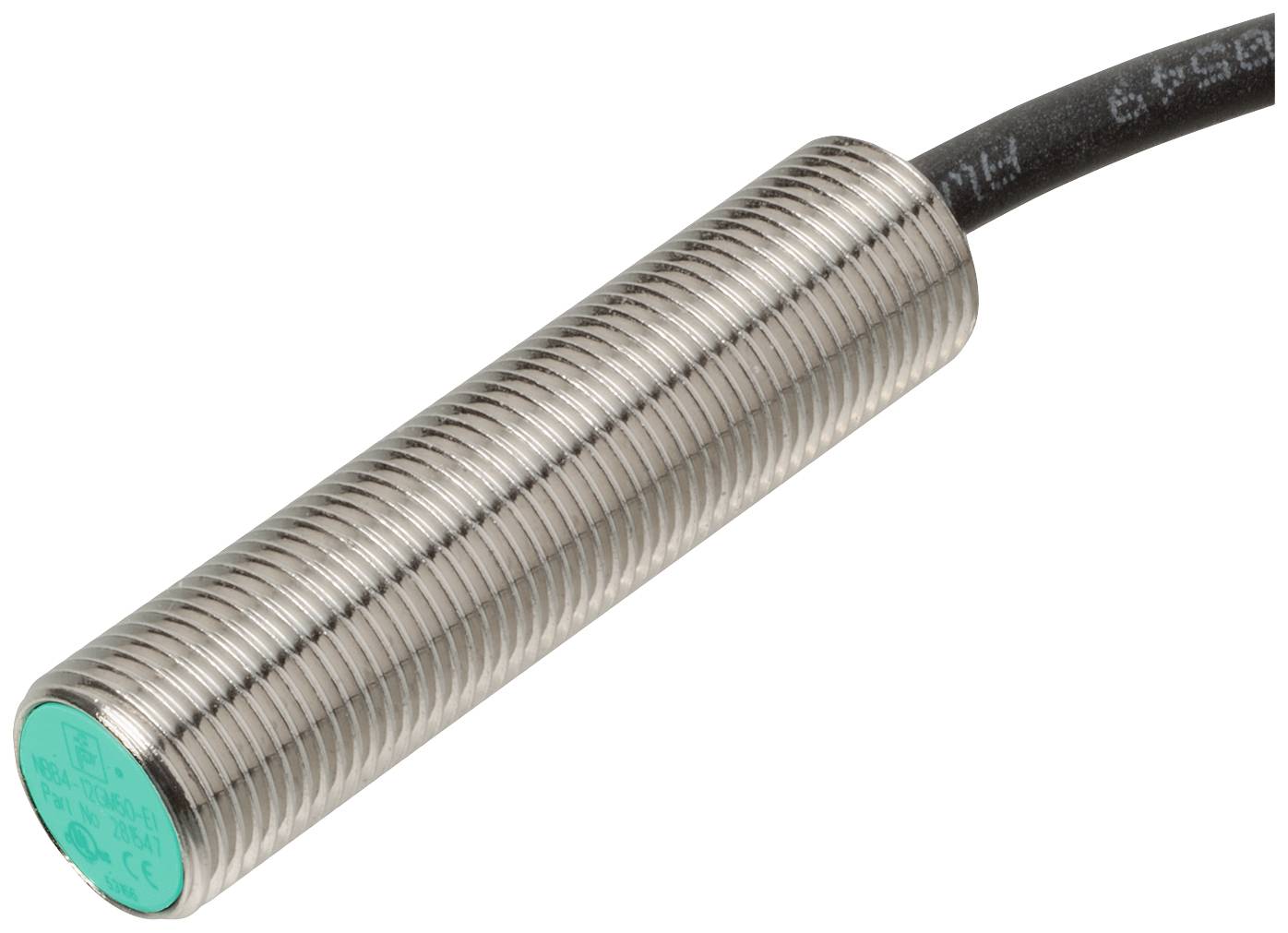

Válcový indukční snímač s žebrovaným kovovým pouzdrem a zeleným koncem; slouží k detekci kovových objektů.

Ilustrační obrázek

Kategorie produktu

senzor

Provozní napětí max.

60 V

Typ kontaktu

1 spínací kontakt

spínací vzdálenost (max.)

4 mm

Výstupy

NPN

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 27. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 689,00 Kč / kus)

2 689,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kategorie produktu: senzor

Typ: NBB4-12GM50-E0-M

Min. provozní napětí: 5 V

Provozní napětí max.: 60 V

Provozní napětí: 5 - 60 V

Typ kontaktu: 1 spínací kontakt

spínací vzdálenost (max.): 4 mm

Výstupy: NPN

Materiál pouzdra: mosaz

Provedení: Induktivní

Vlastnosti materiálu: niklováno

Způsob konstrukce: zarovnaná

Konstrukční velikost: M12

Připojení: kabel

Délka kabelu: 2 m

Vlastnosti: LED kontrolka

Min. teplota: -40 °C

Max. teplota: 85 °C

: IP68
IP69K

(Ø): 6 mm

Rozm.: (Ø) 6 mm

Obsah: 1 ks

Wireless Charging function: Ne

Spínací frekvence: 2500 Hz

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2628389 Pepperl+Fuchs senzor Induktivní NBB4-12GM50-E0-M 240148 M12 zarovnaná NPN (Ø) 6 mm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2628389 Pepperl+Fuchs senzor Induktivní NBB4-12GM50-E0-M 240148 M12 zarovnaná NPN (Ø) 6 mm

Popis

Spínací vzdálenost: 4 mm, montáž: Zarovnaná, spínací funkce: Spínací kontakt (NO), typ výstupu: NPN, provozní napětí: 5... 60 v, provozní proud: 0... 200 mA

Tento text byl přeložen strojově.

Provedení

Obecné údajeSpínací funkce: spínací kontakt (NO)Typ výstupu: NPNVzdálenost čidel: 4 mmMontáž: ZarovnanáVýstupní úroveň: DCZabezpečený spínací interval: 0... 3,24 mmOvládací prvek: Stavební ocel, např. 1.0037, S235JR (dříve St37-2) | 12 mm x 12 mm x 1 mmRedukční faktor rAl: 0,45Redukční faktor rCu: 0,35Redukční faktorr V2A (1.4301) : 0,75Redukční faktor rms: 0,45Typ výstupu: 3 vodičeIdentifikační údajeProvozní napětí: 5... 60 VSpínací frekvence: 0... 2500 HzHystereze: typ. 5 %Ochrana proti přepólování: Ochrana proti přepólováníOchrana proti zkratu: TaktovacíIndukční ochrana: AnoPodepiv proti zapnutí: AnoPřípad napětí: ≤ 2 vBemessungsisolationsspannung: 60 VProvozní proud: 0... 200 mAZbytkový proud: 0... 0,5 mA typ. 6 µA při 25 °C.Proud naprázdno: ≤ 7 mAPracovní pohotovost: ≤ 200 msIndikace spínacího stavu: Žlutá LEDIdentifikační údaje funkční bezpečnostiMTTFd: 1175 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Soulad s normami a směrnicíSoulad s předpisy NORMY: EN 60947-5-2:2007 | IEC 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Povolení a certifikátySchválení UL: CULus Listed, General Purpose, Class 2, Power SourceCSA povolení: CCSAus Listed, General Purpose, Class 2, Power SourceSchváleno pro CCC: Certified by China Compulsory Certification (CCC)Schválení typu E1: 10R-04Podmínky prostředíOkolní teplota: -40... 85 °C (-40... 185 °F) | Skladovací teplota: -40... 85 °C (-40... 185 °F)Mechanické údajeTyp připojení: KabelPrůřez žil 3 x 0,75 mm2Materiál pouzdra: Poniklovaná mosazČelní plocha: PBTOchrana: IP68 / IP69KKabel; Průměr kabelu 6 mm ± 0,2 mm Poloměr ohybu > : 6 x průměr kabelu, pohyblivý kabel Materiál: PUR Barva: černá Délka: 2 mHmotnost: 120 g.
