Name: Pepperl+Fuchs senzor Induktivní NBB20-U4-E2-V1 203063 M12 zarovnaná PNP
Brand: Pepperl+Fuchs
SKU: 2628281
Availability: BackOrder

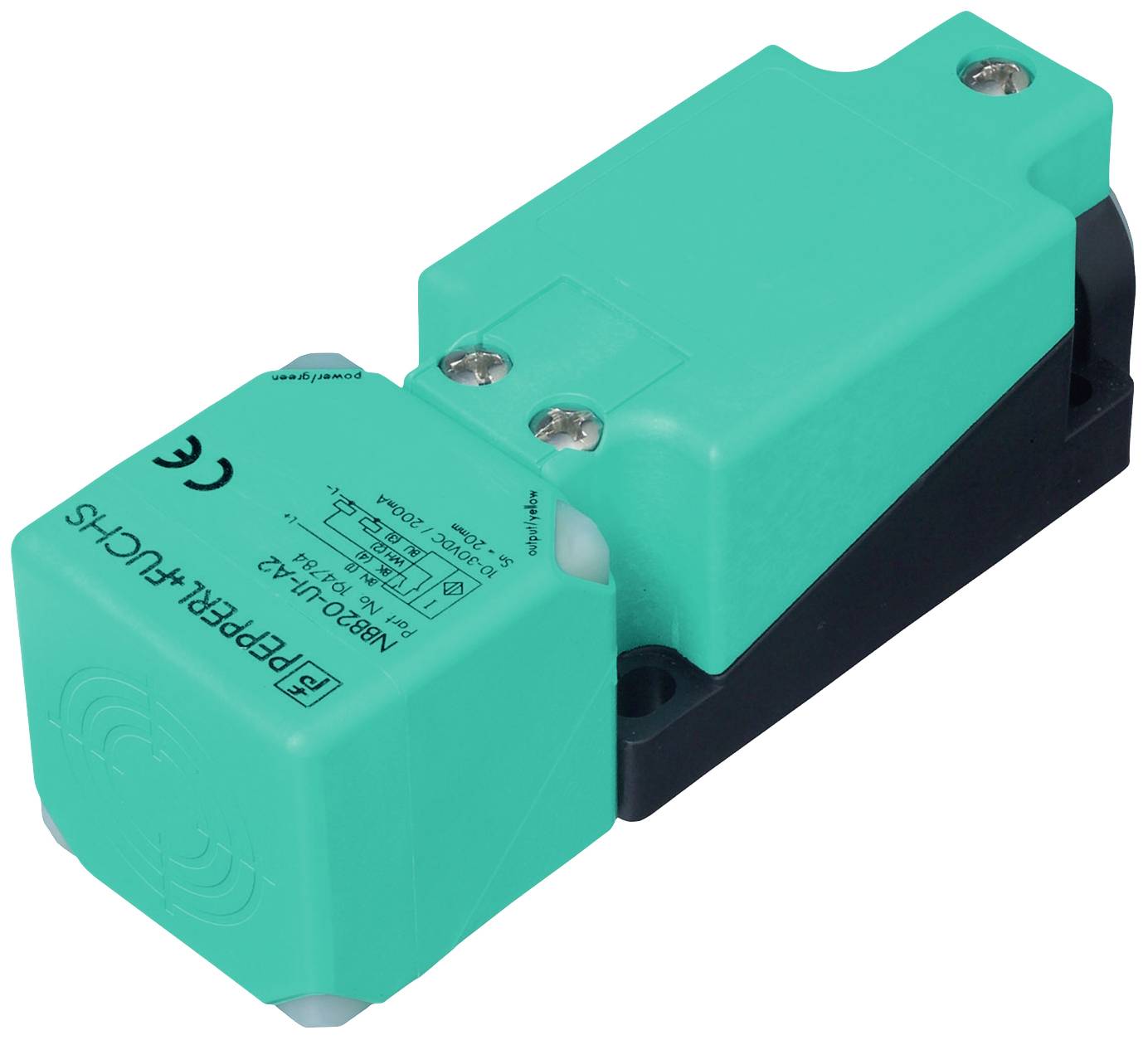

Obdélníkový senzor v tyrkysové barvě s nápisem 'Pepperl+Fuchs'. Nahoře jsou umístěny dva stříbrné šrouby pro upevnění.

Ilustrační obrázek

Kategorie produktu

senzor

Provozní napětí max.

30 V/DC

Typ kontaktu

1 spínací kontakt

spínací vzdálenost (max.)

20 mm

Výstupy

PNP

Datasheety: (PDF)

Doručení: Po 16. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 065,29 Kč / kus)

3 065,29 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: senzor

Typ: NBB20-U4-E2-V1

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Typ kontaktu: 1 spínací kontakt

spínací vzdálenost (max.): 20 mm

Výstupy: PNP

Materiál pouzdra: polyamid

Provedení: Induktivní

Vlastnosti materiálu: práškově lakováno

Způsob konstrukce: zarovnaná

Konstrukční velikost: M12

Připojení: zástrčka M12, 4pólová

Vlastnosti: LED kontrolka

Min. teplota: -25 °C

Max. teplota: 85 °C

: IP68
IP69K

Obsah: 1 ks

Wireless Charging function: Ne

Spínací frekvence: 440 Hz

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2628281 Pepperl+Fuchs senzor Induktivní NBB20-U4-E2-V1 203063 M12 zarovnaná PNP

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2628281 Pepperl+Fuchs senzor Induktivní NBB20-U4-E2-V1 203063 M12 zarovnaná PNP

Popis

Spínací vzdálenost: 20 mm, montáž: Zarovnaná, spínací funkce: Spínací kontakt (NO), výstupní typ: PNP, provozní napětí: 10... 30 v DC, provozní proud: 0... 200 mA

Tento text byl přeložen strojově.

Provedení

Obecné údajeSpínací funkce: spínací kontakt (NO)Typ výstupu: PNPVzdálenost čidel: 20 mmMontáž: ZarovnanáVýstupní úroveň: DCZabezpečený spínací interval: 0... 16,2 mmOdstup realistického spínání: 18... 22 mm typ. 20 mmRedukční faktor rAl: 0,33Redukční faktor rCu: 0,31Redukční faktorr V2A (1.4301) : 0,74Redukční faktor rms: 0,41Typ výstupu: 3 vodičeIdentifikační údajeProvozní napětí: 10... napájení 18 - 30 V DCSpínací frekvence: 0... 440 HzHystereze: typ. 5 %Ochrana proti přepólování: Ochrana proti přepólováníOchrana proti zkratu: TaktovacíPřípad napětí: ≤ 2 vProvozní proud: 0... 200 mAProud naprázdno: ≤ 20 mADoba pohotovosti: 80 msZobrazení provozního napětí: LED, zelenáIndikace spínacího stavu: Žlutá LEDIdentifikační údaje funkční bezpečnostiMTTFd: 1289 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Soulad s normami a směrnicíSoulad s předpisy NORMY: EN 60947-5-2:2007 | IEC 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Povolení a certifikátySchválení UL: CULus Listed, General PurposeSchválení CSA: CCSAus Listed, General PurposeCCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -25 85 °C (-13... 185 °F)Mechanické údajeTyp připojení: Přístrojová zástrčka M12 x 1, 4-pólováMateriál krytu: PA/kov s epoxidovým práškovým nátěremČelní plocha: PASpodní část krytu: KovOchrana: IP68 / IP69KHmotnost: 225 g.Poznámka: Utahovací moment: 1,8 Nm (pouzdro)
