Name: Pepperl+Fuchs senzor Induktivní NBB2-8GM30-E3-10M 304615-0048 M30 zarovnaná PNP (Ø) 3.5 mm
Brand: Pepperl+Fuchs
SKU: 2628297
Availability: BackOrder

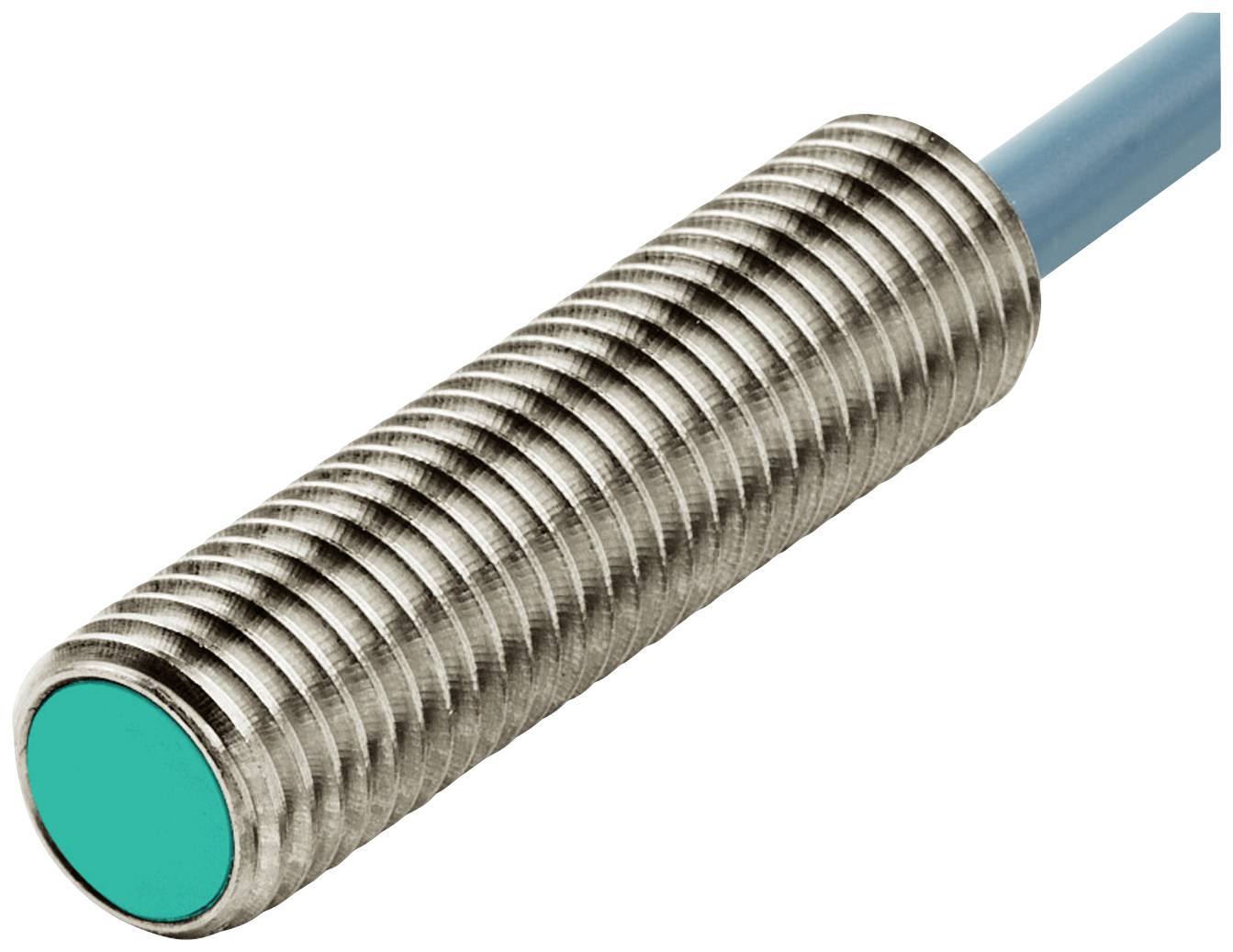

Kovový válcový senzor s drážkovaným povrchem a modrým kabelem, používaný pro detekci objektů.

Ilustrační obrázek

Kategorie produktu

senzor

Provozní napětí max.

30 V

Typ kontaktu

1 rozpínací kontakt

spínací vzdálenost (max.)

2 mm

Výstupy

PNP

Datasheety: (PDF)

Doručení: St 9. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 623,97 Kč / kus)

2 623,97 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: senzor

Typ: NBB2-8GM30-E3-10M

Min. provozní napětí: 5 V

Provozní napětí max.: 30 V

Provozní napětí: 5 - 30 V

Typ kontaktu: 1 rozpínací kontakt

spínací vzdálenost (max.): 2 mm

Výstupy: PNP

Materiál pouzdra: mosaz

Provedení: Induktivní

Vlastnosti materiálu: niklováno

Způsob konstrukce: zarovnaná

Konstrukční velikost: M30

Připojení: kabel

Délka kabelu: 10 m

Min. teplota: -40 °C

Max. teplota: 85 °C

: IP67

(Ø): 3.5 mm

Rozm.: (Ø) 3.5 mm

Obsah: 1 ks

Wireless Charging function: Ne

Spínací frekvence: 6000 Hz

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2628297 Pepperl+Fuchs senzor Induktivní NBB2-8GM30-E3-10M 304615-0048 M30 zarovnaná PNP (Ø) 3.5 mm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2628297 Pepperl+Fuchs senzor Induktivní NBB2-8GM30-E3-10M 304615-0048 M30 zarovnaná PNP (Ø) 3.5 mm

Popis

Spínací vzdálenost: 2 mm, montáž: Zarovnaná, spínací funkce: Rozpínač (NC), výstupní typ: PNP, provozní napětí: 5... 30 v, provozní proud: 0... 100 mA

Tento text byl přeložen strojově.

Provedení

Obecné údajeSpínací funkce: rozpínací kontakt (NC)Typ výstupu: PNPVzdálenost čidel: 2 mmMontáž: ZarovnanáVýstupní úroveň: DCZabezpečený spínací interval: 0... průměr: 1,62 mmOvládací prvek: Stavební ocel, např. 1.0037, S235JR (dříve St37-2) | 8 mm x 8 mm x 1 mmRedukční faktor rAl: 0,4Redukční faktor rCu: 0,3Redukční faktorr V2A (1.4301) : 0,75Redukční faktor rms: 0,45Typ výstupu: 3 vodičeIdentifikační údajeProvozní napětí: 5... 30 VSpínací frekvence: 0... 6000 HzHystereze: typ. 5 %Ochrana proti přepólování: Ochrana proti přepólováníOchrana proti zkratu: TaktovacíPřípad napětí: ≤ 1,5 vProvozní proud: 0... 100 mAZbytkový proud: 0... 0,2 mAProud naprázdno: ≤ 10 mAPracovní pohotovost: ≤ 100 msIndikace spínacího stavu: Žlutá LEDIdentifikační údaje funkční bezpečnostiMTTFd: 960 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Soulad s normami a směrnicíSoulad s předpisy NORMY: EN 60947-5-2:2007 | IEC 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Povolení a certifikátySchválení UL: CULus Listed, General Purpose, Class 2, Power SourceCCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -40... 85 °C (-40... 185 °F)Skladovací teplota: -40... 85 °C (-40... 185 °F)Mechanické údajeTyp připojení: Kabel PVC, 10 mPrůřez žil 0,14 mm 2Materiál pouzdra: Poniklovaná mosazČelní plocha: LCPOchrana: IP67Kabel; Průměr kabelu 3,5 mm ± 0,1 mm Poloměr ohybu > : 10 x průměr kabeluObecné informaceRozsah dodávky: 2 šestihranné matice
