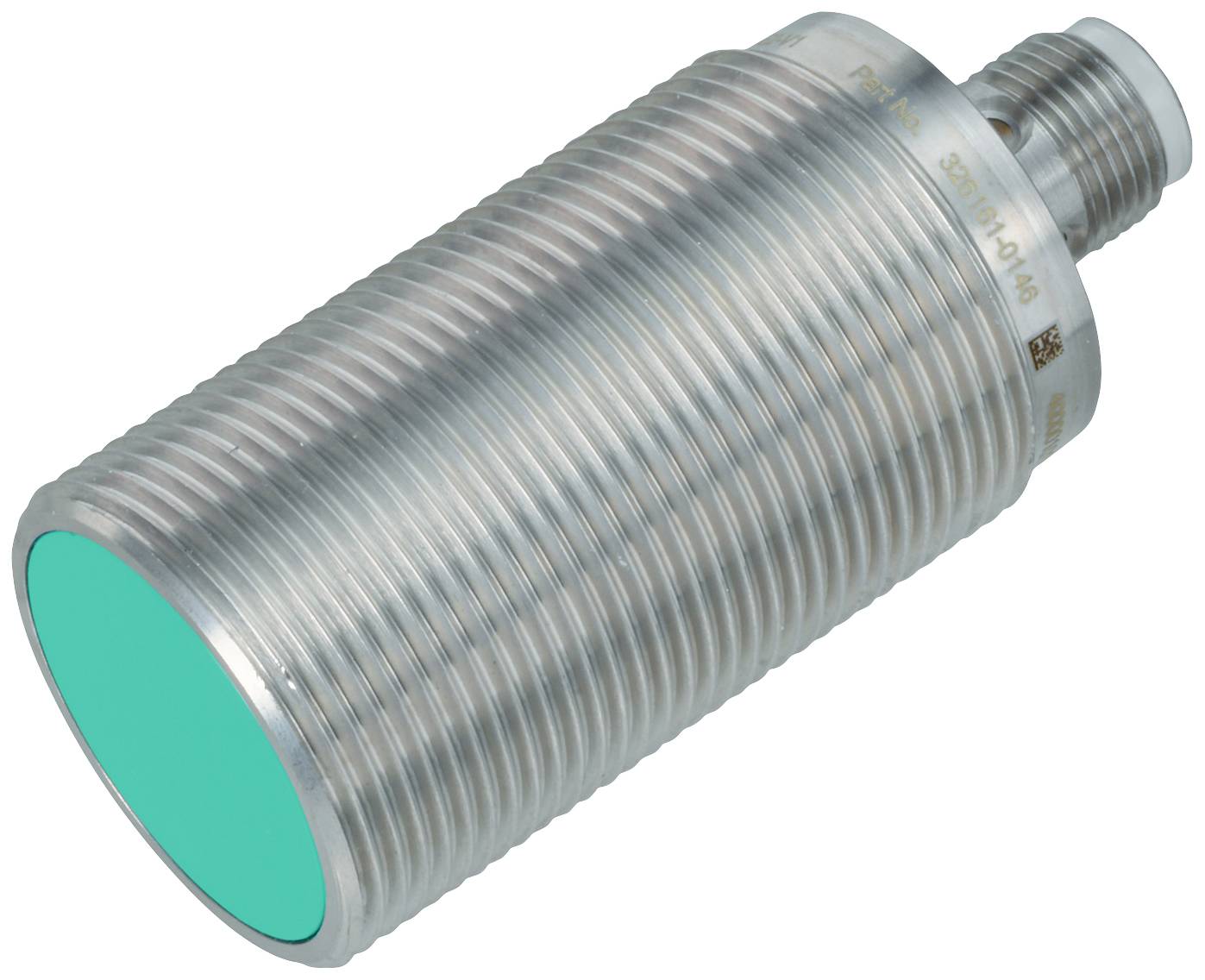

Pepperl+Fuchs senzor Induktivní NBB15-30GM50-A2-V1 326161-0148 M30 zarovnaná PNP (Ø x d) 30 mm x 67 mm Single
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Single
Kategorie produktu
senzor
Provozní napětí max.
36 V
Typ kontaktu
Antivalentní
spínací vzdálenost (max.)
15 mm
Datasheety: (PDF)
Počet
Celková cena (2 635,54 Kč / kus)
2 635,54 Kč
Bez DPH.
Doprava zdarma
Už jen 3 Ks skladem!
Technické parametry
- Druh obalu
Single
- Kategorie produktu
senzor
- Typ
NBB15-30GM50-A2-V1
- Min. provozní napětí
5 V
- Provozní napětí max.
36 V
- Provozní napětí
5 - 36 V
- Typ kontaktu
Antivalentní
- spínací vzdálenost (max.)
15 mm
- Výstupy
PNP
- Materiál pouzdra
mosaz
- Provedení
Induktivní
- Způsob konstrukce
zarovnaná
- Konstrukční velikost
M30
- Připojení
zástrčka
- Vlastnosti
LED kontrolka
- Min. teplota
-40 °C
- Max. teplota
85 °C
IP68
- Délka
67 mm
- (Ø)
30 mm
- Rozm.
(Ø x d) 30 mm x 67 mm
- Obsah
1 ks
- Wireless Charging function
Ne
- Spínací frekvence
550 Hz
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2627991 Pepperl+Fuchs senzor Induktivní NBB15-30GM50-A2-V1 326161-0148 M30 zarovnaná PNP (Ø x d) 30 mm x 67 mm Single
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2627991 Pepperl+Fuchs senzor Induktivní NBB15-30GM50-A2-V1 326161-0148 M30 zarovnaná PNP (Ø x d) 30 mm x 67 mm Single
Popis
Spínací vzdálenost: 15 mm, montáž: Rovný, spínací funkce: Antivalentní, typ výstupu: PNP, provozní napětí: 5... 36 v, provozní proud: 0... 200 mA
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeSpínací funkce: antivalentníTyp výstupu: PNPVzdálenost čidel: 15 mmMontáž: ZarovnanáVýstupní úroveň: DCZabezpečený spínací interval: 0... 12,15 mmOvládací prvek: Stavební ocel, např. 1.0037, S235JR (dříve St37-2) | 45 mm x 45 mm x 1 mmRedukční faktor rAl: 0,45Redukční faktor rCu: 0,43Redukční faktorr V2A (1.4301) : 0,73Redukční faktor rms: 0,53Typ výstupu: 4 vodičeIdentifikační údajeProvozní napětí: 5... 36 VSpínací frekvence: 0... 550 HzHystereze: typ. 5 %Ochrana proti přepólování: Ochrana proti přepólováníOchrana proti zkratu: TaktovacíPřípad napětí: ≤ 1 V.Provozní proud: 0... 200 mAZbytkový proud: Max. 20 µAProud naprázdno: ≤ 15 mAPracovní pohotovost: ≤ 10 msIndikace spínacího stavu: Vícebarevná LED, žlutáIdentifikační údaje funkční bezpečnostiMTTFd: 1248 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %ShodaLABS SHODA: VDMA 24364-A1/B2/C1/T100 °C-W.Soulad s normami a směrnicíSoulad s předpisy NORMY: EN 60947-5-2:2007 | IEC 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Stupeň krytí: II Bemessungsisolationsspannung: 36 V Jmenovitá odolnost proti rázovému napětí: 500 V.Schválení UL: CULus Listed, General Purpose, Class 2, Power SourceCCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -40... 85 °C (-40... 185 °F)Skladovací teplota: -40... 85 °C (-40... 185 °F)Mechanické údajeTyp připojení: Přístrojová zástrčkaMateriál pouzdra: Mosaz, bílý bronz potaženýČelní plocha: PBT , zelenáTyp ochrany: IP68Zástrčka Závit: M12 x 1 Počet pólů: 4Hmotnost: 156 g.Utahovací moment: 0... 30 NmObecné informaceRozsah dodávky: 2 matice s ozubením
