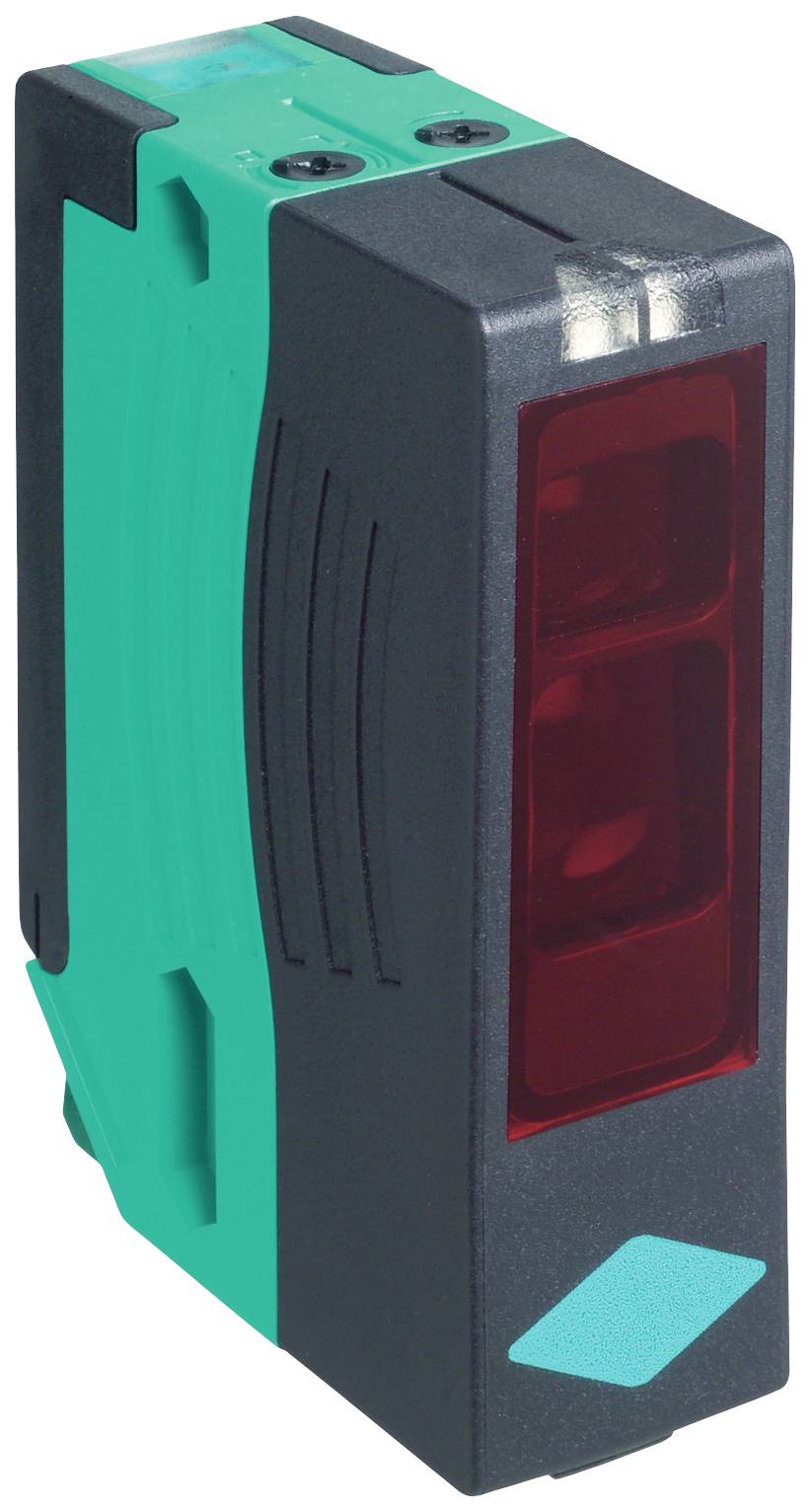

Pepperl+Fuchs RLK28-55-1518 reflexní světelná závora, 241485, Polarizovaný retroreflexní, 12 - 240 V DC/AC, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
reflexní světelná závora
Funkce
Polarizovaný retroreflexní
Provozní napětí max.
240 V DC/AC
Připojení
M18, 4pólové
Typ
RLK28-55-1518
Datasheety: (PDF)
Počet
Celková cena (11 301,65 Kč / kus)
11 301,65 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Kategorie produktu
reflexní světelná závora
- Typ
RLK28-55-1518
- Funkce
Polarizovaný retroreflexní
- Min. provozní napětí
12 V DC/AC
- Provozní napětí max.
240 V DC/AC
- Provozní napětí
12 - 240 V DC/AC
- Reakční doba
20 ms
- Typ kontaktu
1 spínací kontakt
- Výstupy
Relé
- Spínací frekvence
25 Hz
- Připojení
M18, 4pólové
- Materiál pouzdra
ABS
- Typ vysílače
červená LED dioda
- Vlnová délka
660 nm
21 m
- Vlastnosti
LED kontrolka
- Min. teplota
-40 °C
- Max. teplota
60 °C
- Šířka
25.8 mm
- V
88 mm
- Hloubka
65.5 mm
- Rozm.
(š x v x h) 25.8 x 88 x 65.5 mm
- Obsah
1 ks
- Wireless Charging function
Ne
Ke stažení
List technických údajů
List technických údajů 2629260 Pepperl+Fuchs RLK28-55-1518 reflexní světelná závora, 241485, Polarizovaný retroreflexní, 12 - 240 V DC/AC, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2629260 Pepperl+Fuchs RLK28-55-1518 reflexní světelná závora, 241485, Polarizovaný retroreflexní, 12 - 240 V DC/AC, 1 ks
Popis
Provozní dosah: 0... 17 m, světelný vysílač: LED, druh světla: Červená, střídavé světlo , 660 nm, Výstup signálu: Relé, 1 spínací kontakt, typ spínání: Přepínání světlo/tma, připojení: Zástrčka M18, 4-pólová, Provozní napětí: 12... 240 V AC/DC, OKOLNÍ TEPLOTA: -40... 60 °C (-40... 140 °F)
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeProvozní dosah: 0... 17 mVzdálenost odrazky: 0,05... 17 mDosah: 21 m | Referenční objekt: Reflektor H85-2Světelný vysílač: LEDDruh světla: Červené, střídavé světlo , 660 nmPolarizační filtr: AnoPrůměr svítivosti: Cca 290 mm ve vzdálenosti 17 m.Úhel rozevření: Vysílač 1°, přijímač | 2°Vnější hranice osvětlení: 80000 luxůIdentifikační údaje funkční bezpečnostiMTTFd: 600 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozního stavu LED zelenýIndikátor funkce: Žlutá 2 LED, svítí při volném světlu, bliká při nedosažení funkční rezervy, při přerušení napájení.Ovládací prvky: Regulátor citlivosti (nastavení až < do 25 % dosahu), spínač světlo/tmaElektrické údajeProvozní napětí: 12... 240 V AC/DCPříkon: ≤ 3,5 VAVýstupTyp spínání: Spínání světlo/tma přepínatelnýVýstup signálu: Relé, 1 pracovní kontaktSpínací napětí: Max. 250 v AC/DCSpínací proud max. 2 ASpínací výkon: DC: Max. 50 W AC: Max. 500 VASpínací frekvence: 25 HzDoba odezvy: 20 msShodaNorma výrobku: EN 60947-5-2Povolení a certifikátyTřída ochrany: II, jmenovité izolační napětí ≤ 250 v AC, stupeň znečištění 1-2 podle IEC 60664-1, základní izolace výstupního obvodu od kontrolního obvodu podle IEC 61140. | pozor! | třída ochrany 2 platí pouze v uzavřených prostorách.Podmínky prostředíOkolní teplota: -40... 60 °C (-40... 140 °F)Skladovací teplota: -40... 75 °C (-40... 167 °F)Mechanické údajeŠířka skříně: 25,8 mmVýška krytu: 88 mmHloubka krytu: 65,5 mmOchrana: IP67Připojení: Přístrojová zástrčka M18, 4-pólováMateriál Pouzdro: Plast ABS Světlo: Plastová podložkaHmotnost: 112 g.
