Name: Pepperl+Fuchs OQT350-R201-2EP-IO-0,3M-V1-L reflexní světelný snímač, 295670-100332, Teach-In , 10 - 30 V/DC, 1 ks
Brand: Pepperl+Fuchs
SKU: 2629239
Availability: BackOrder

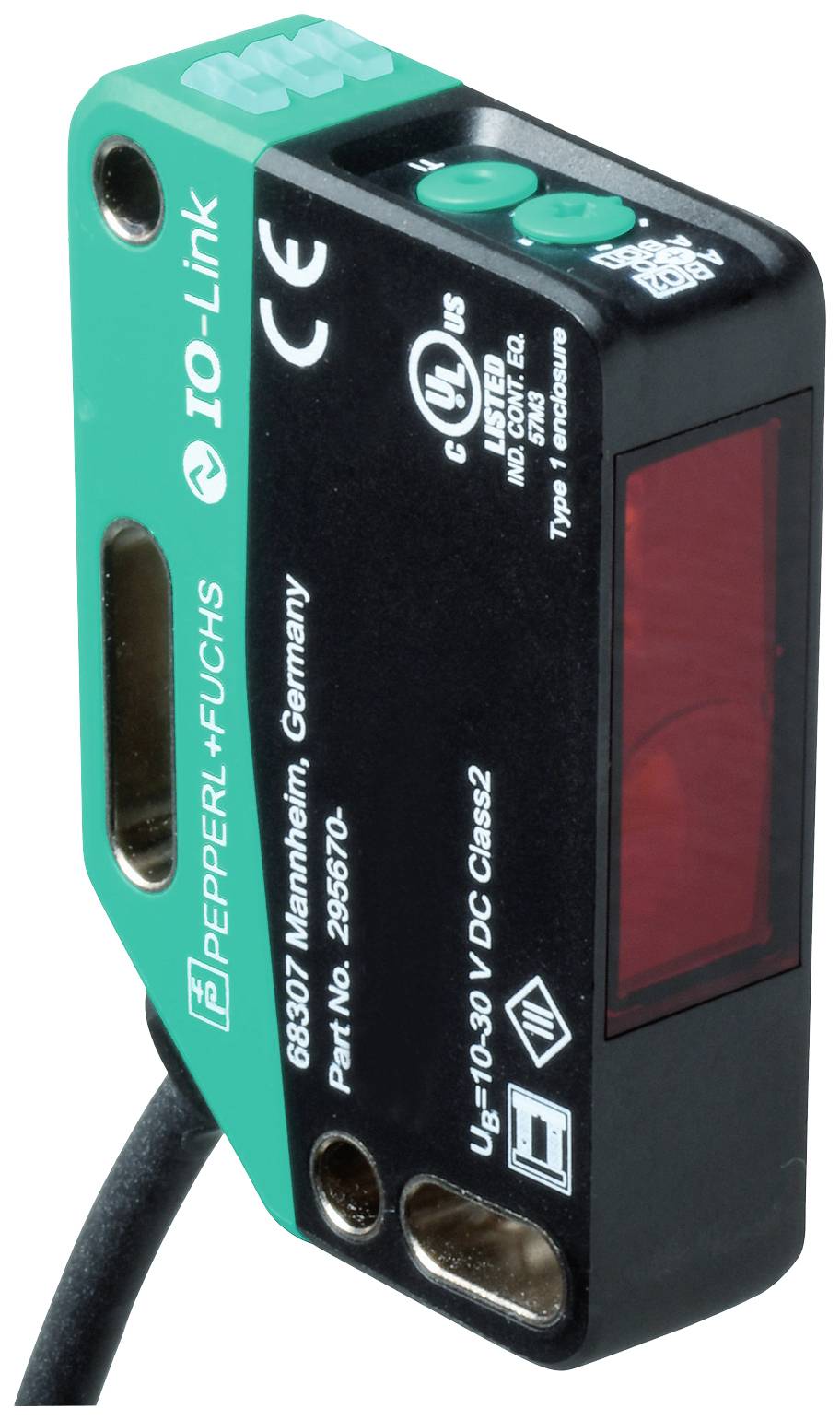

Obdélníkový zelený senzor od firmy Pepperl+Fuchs s nápisem 'IO-Link'. Červená senzorová jednotka a modré tlačítka nahoře.

Ilustrační obrázek

Kategorie produktu

reflexní světelný snímač

Funkce

Teach-In

Provozní napětí max.

30 V/DC

Připojení

M12, 4pólové

Typ

OQT350-R201-2EP-IO-0,3M-V1-L

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 21. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (7 545,00 Kč / kus)

7 545,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kategorie produktu: reflexní světelný snímač

Typ: OQT350-R201-2EP-IO-0,3M-V1-L

Funkce: Teach-In

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Reakční doba: 2.3 ms

Výstupy: NPN, zavírač
PNP, otvírač

Spínací frekvence: 217 Hz

Připojení: M12, 4pólové

Délka kabelu: 0.3 m

Materiál pouzdra: PC

Typ vysílače: laserová dioda

Třída laseru: 1

Vlnová délka: 680 nm

: 350 mm

Vlastnosti: S podsvícením

Min. teplota: -40 °C

Max. teplota: 60 °C

Délka: 0.3 m

Šířka: 15 mm

V: 61.7 mm

Hloubka: 41.7 mm

Rozm.: (d x š x v) 0.3 m x 15 mm x 61.7 mm

Obsah: 1 ks

Wireless Charging function: Ne

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2629239 Pepperl+Fuchs OQT350-R201-2EP-IO-0,3M-V1-L reflexní světelný snímač, 295670-100332, Teach-In , 10 - 30 V/DC, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2629239 Pepperl+Fuchs OQT350-R201-2EP-IO-0,3M-V1-L reflexní světelný snímač, 295670-100332, Teach-In , 10 - 30 V/DC, 1 ks

Popis

Spínací rozsah: 60... 350 mm, světelný vysílač: Laserová dioda, typ světla: Červená, střídavé světlo, výstup signálu: 2 protitakové výstupy, Odolný proti zkratu, přepólování, přepětí, typ rozhraní: IO-Link ( přes C/Q = pin 4 10 ), způsob spínání: Stav vydání: C/Q - Pin4: NPN spínač, PNP spínač, IO-Link Q2 - Pin2: NPN spínač, PNP rozpínací kontakt, připojení: Pevný kabel 300 mm se zástrčkou M12 x 1, 10pólový, provozní napětí: 4... 30 v DC, okolní teplota: -40... 60 °C (-40... 140 °F), kabel napevno uložený -20... 60 °C (-4... 140 °F), pohybující se kabel není vhodný pro vlečné řetězy

Tento text byl přeložen strojově.

Provedení

Obecné údajeSpínací rozsah: 60... 350 mmSpínací rozsah min.: 60... 100 mmSpínací rozsah max.: 40... 400 mmRozsah nastavení: 100... 350 mmReferenční objekt: Standardní bílá, 100 mm x 100 mmSvětelný vysílač: Laserová diodaDruh světla: červené, střídavé světloData z laseru POZNÁMKA: LASEROVÉ SVĚTLO, NEDÍVEJTE SE DO PAPRSKU Laserová třída 1 Vlnová délka: 680 nm Divergence paprsku: > 5 mrad, d63 < 2,8 mm v rozsahu 350 mm... 800 mm Impulz: 5,5 µs Opakování: Cca 2,4 kHz Max. Puls energie: < 40 NJRozdíl v černobílé barvě (6 % / 90 %) < : | 2 % Průměr svítivosti: Cca 3 mm ve vzdálenosti 350 mmZorný úhel: cca 0,3 °Mezní hodnota vnějšího osvětlení: EN 60947-5-2: 45000 lxIdentifikační údaje funkční bezpečnostiMTTFd: 560 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: Statický, aktivní spínací výstup vypnutý, neaktivníOvládací prvky: Tlačítko Teach-InOvládací prvky: 5-stupňový otočný spínač pro výběr provozních režimůElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno < : 16 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = pin 4)Verze IO-Link: 1.1Profil zařízení: Identifikace a diagnostika | Smart senzor typ 0ID přístroje: 0x111812 (1120274)Přenosová rychlost: COM2 (38,4 kbit/s)Min. Doba cyklu: 2,3 msŠířka procesních dat: Vstup 2x bit | procesní data výstup 2 bitPodpora „SIO mode“: AnoKompatibilní Masterport typ: AVýstupTyp spínání: Stav k dodání: | C/Q - Pin4: NPN spínací kontakt, PNP spínací kontakt, IO-Link | Q2 - Pin2: NPN spínač, PNP spínací kontaktVýstup signálu: 2 protitakové výstupy, odolné proti zkratu, s ochranou proti přepólování, odolné proti přepětíSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCSpínací frekvence: 217 HzDoba odezvy: 2,3 msShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Bezpečnosti laseru: EN 60825-1:2014Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Schválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1CCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Schválení FDA: IEC 60825-1:2014 kompatibilní s 21 CFR 1040.10 a 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007Podmínky prostředíOkolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení | -20... 60 °C (-4... 140 °F), pohybující se kabel není vhodný pro vlečné řetězySkladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 15 mmVýška krytu: 61,7 mmHloubka krytu: 41,7 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Pevný kabel 300 mm se zástrčkou M12 x 1, 4-pólovýMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 55 g.Délka kabelu: 0,3 m
