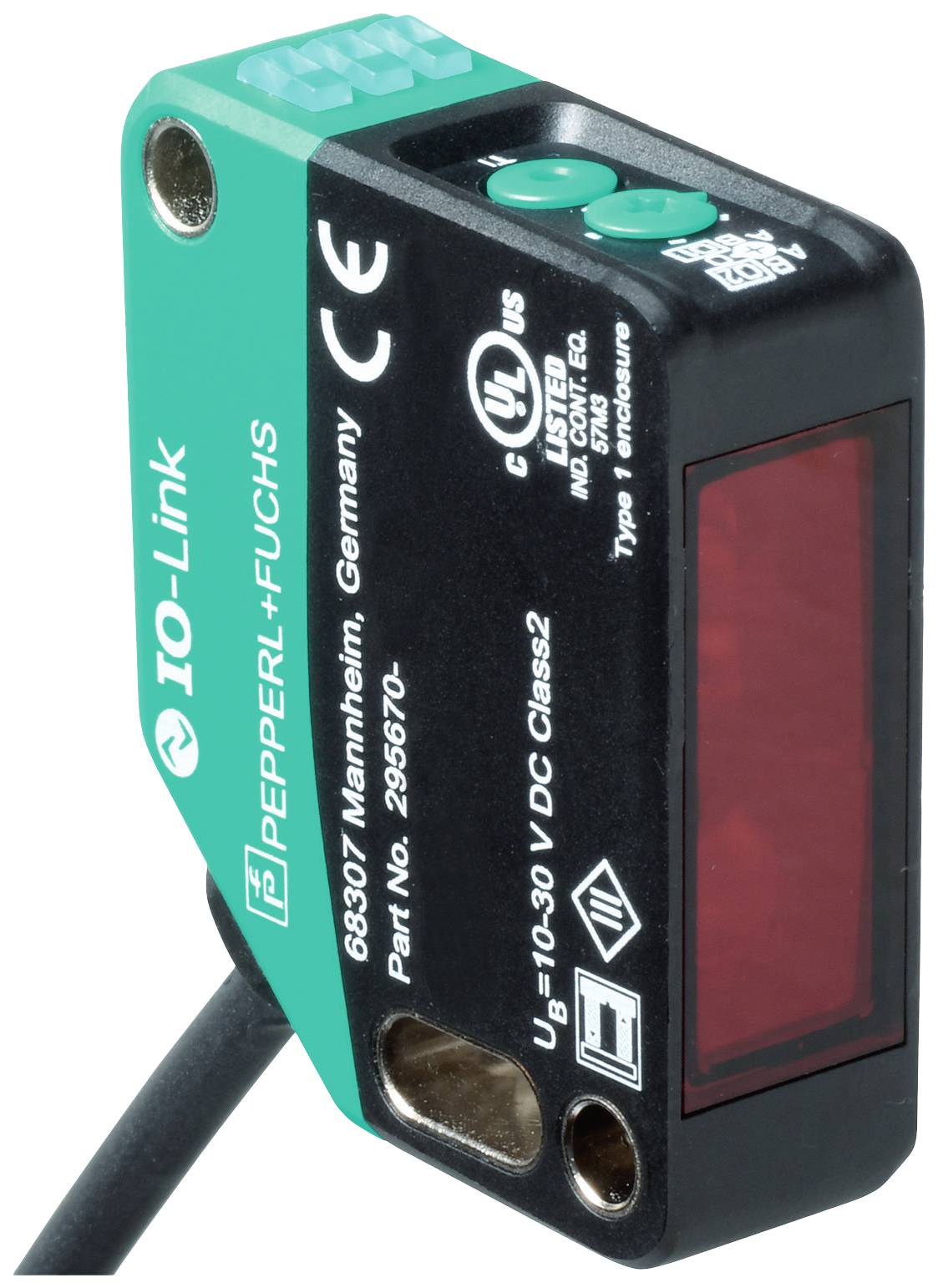

Pepperl+Fuchs OQT350-R200-2EP-IO-0,3M-V1-L reflexní světelný snímač, 295670-100295, 10 - 30 V/DC, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
reflexní světelný snímač
Provozní napětí max.
30 V/DC
Připojení
M12, 4pólové
Typ
OQT350-R200-2EP-IO-0,3M-V1-L
Provozní napětí
30 V/DC
Datasheety: (PDF)
Počet
Celková cena (6 235,54 Kč / kus)
6 235,54 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Kategorie produktu
reflexní světelný snímač
- Typ
OQT350-R200-2EP-IO-0,3M-V1-L
- Provozní napětí
30 V/DC
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Reakční doba
2.3 ms
- Výstupy
NPN, zavírač
PNP, otvírač
- Spínací frekvence
217 Hz
- Připojení
M12, 4pólové
- Délka kabelu
0.3 m
- Materiál pouzdra
polykarbonát
- Typ vysílače
laserová dioda
- Třída laseru
1
- Vlnová délka
680 nm
400 mm
- Min. teplota
-40 °C
- Max. teplota
60 °C
- Šířka
15 mm
- V
50.6 mm
- Hloubka
41.7 mm
- Rozm.
(š x v x h) 15 x 50.6 x 41.7 mm
- Obsah
1 ks
- Wireless Charging function
Ne
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2629004 Pepperl+Fuchs OQT350-R200-2EP-IO-0,3M-V1-L reflexní světelný snímač, 295670-100295, 10 - 30 V/DC, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2629004 Pepperl+Fuchs OQT350-R200-2EP-IO-0,3M-V1-L reflexní světelný snímač, 295670-100295, 10 - 30 V/DC, 1 ks
Popis
Spínací rozsah: 60... 350 mm, světelný vysílač: Laserová dioda, typ světla: Červená, střídavé světlo, výstup signálu: 2 protitakové výstupy, Odolný proti zkratu, přepólování, přepětí, typ rozhraní: IO-Link ( přes C/Q = pin 4 10 ), způsob spínání: Stav vydání: C/Q - Pin4: NPN spínač, PNP spínač, IO-Link Q2 - Pin2: NPN spínač, PNP rozpínací kontakt, připojení: Pevný kabel 300 mm se zástrčkou M12 x 1, 10pólový, provozní napětí: 4... 30 v DC, okolní teplota: -40... 60 °C (-40... 140 °F), kabel napevno uložený -20... 60 °C (-4... 140 °F), pohybující se kabel není vhodný pro vlečné řetězy
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeSpínací rozsah: 60... 350 mmSpínací rozsah min.: 60... 100 mmSpínací rozsah max.: 40... 400 mmRozsah nastavení: 100... 350 mmReferenční objekt: Standardní bílá, 100 mm x 100 mmSvětelný vysílač: Laserová diodaDruh světla: červené, střídavé světloData z laseru POZNÁMKA: LASEROVÉ SVĚTLO, NEDÍVEJTE SE DO PAPRSKU Laserová třída 1 Vlnová délka: 680 nm Divergence paprsku: > 5 mrad, d63 < 2,8 mm v rozsahu 350 mm... 800 mm Impulz: 5,5 µs Opakování: Cca 2,4 kHz Max. Puls energie: < 40 NJRozdíl v černobílé barvě (6 % / 90 %) < : | 2 % Průměr svítivosti: Cca 3 mm ve vzdálenosti 350 mmZorný úhel: cca 0,3 °Mezní hodnota vnějšího osvětlení: EN 60947-5-2: 45000 lxIdentifikační údaje funkční bezpečnostiMTTFd: 560 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: Statický, aktivní spínací výstup vypnutý, neaktivníOvládací prvky: Tlačítko Teach-InOvládací prvky: 5-stupňový otočný spínač pro výběr provozních režimůElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno < : 16 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = pin 4)Verze IO-Link: 1.1Profil zařízení: Identifikace a diagnostika | Smart senzor typ 0ID zařízení: 0 x 111802 (1120258)Přenosová rychlost: COM2 (38,4 kbit/s)Min. Doba cyklu: 2,3 msŠířka procesních dat: Vstup 2x bit | procesní data výstup 2 bitPodpora „SIO mode“: AnoKompatibilní Masterport typ: AVýstupTyp spínání: Stav k dodání: | C/Q - Pin4: NPN spínací kontakt, PNP spínací kontakt, IO-Link | Q2 - Pin2: NPN spínač, PNP spínací kontaktVýstup signálu: 2 protitakové výstupy, odolné proti zkratu, s ochranou proti přepólování, odolné proti přepětíSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCSpínací frekvence: 217 HzDoba odezvy: 2,3 msShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Bezpečnosti laseru: EN 60825-1:2014Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Schválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1CCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Schválení FDA: IEC 60825-1:2014 kompatibilní s 21 CFR 1040.10 a 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007Podmínky prostředíOkolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení | -20... 60 °C (-4... 140 °F), pohybující se kabel není vhodný pro vlečné řetězySkladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 15 mmVýška krytu: 50,6 mmHloubka krytu: 41,7 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Pevný kabel 300 mm se zástrčkou M12 x 1, 4-pólovýMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 45 g.Délka kabelu: 0,3 m
