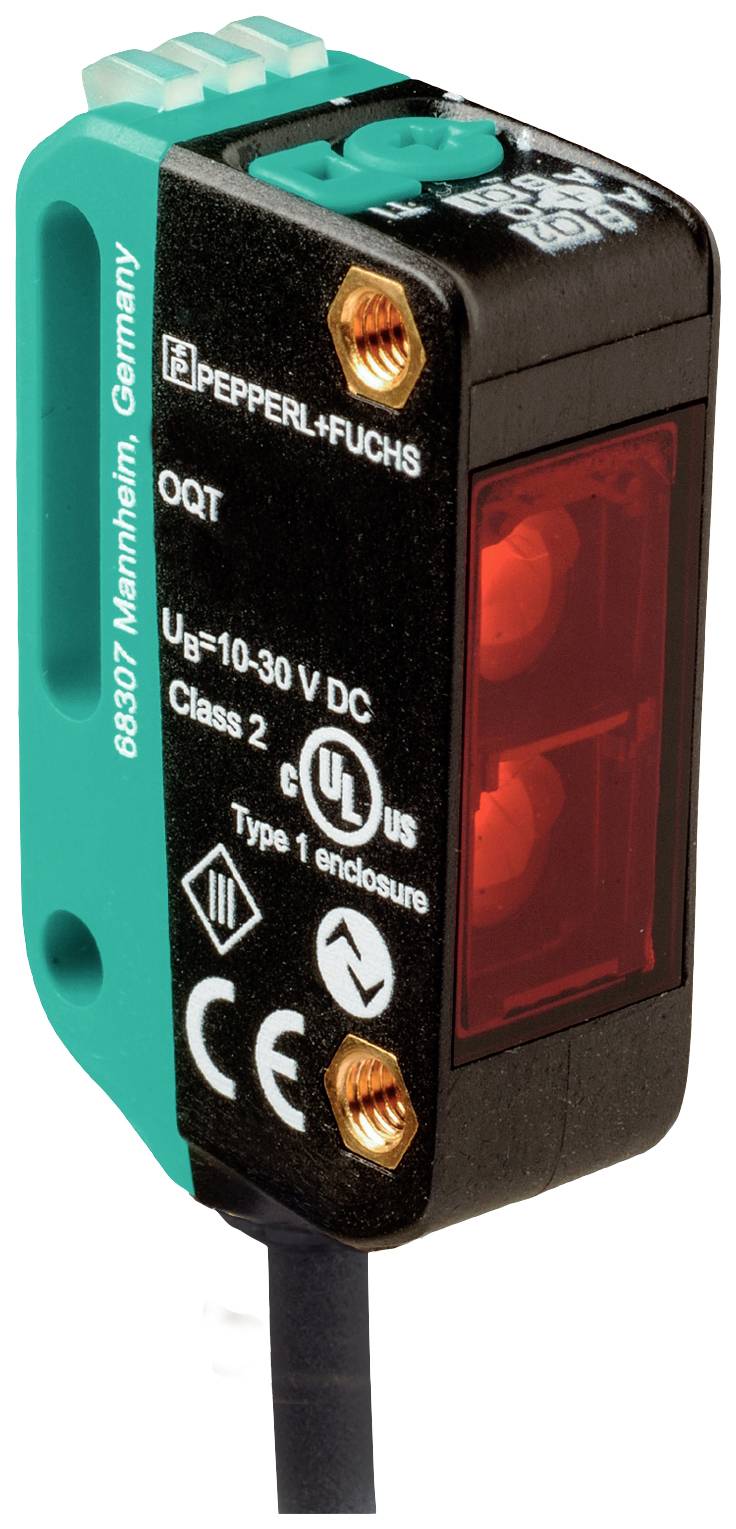

Pepperl+Fuchs OQT150-R100-EP-IO-0,3M-V3 reflexní světelný snímač, 267075-100154, protitakt s inverzí, Teach-In , 10 - 30
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
reflexní světelný snímač
Funkce
Teach-In
Provozní napětí max.
30 V/DC
Připojení
M8
Typ
OQT150-R100-EP-IO-0,3M-V3
Datasheety: (PDF)
Počet
Celková cena (4 090,08 Kč / kus)
4 090,08 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Kategorie produktu
reflexní světelný snímač
- Typ
OQT150-R100-EP-IO-0,3M-V3
- Provedení
protitakt s inverzí
- Funkce
Teach-In
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Reakční doba
2.3 ms
- Typ kontaktu
1 PNP
- Výstupy
NPN, zavírač
PNP, otvírač
- Spínací frekvence
217 Hz
- Připojení
M8
- Délka kabelu
0.3 m
- Materiál pouzdra
polykarbonát
- Typ vysílače
červená LED dioda
150 mm
- Vlastnosti
S podsvícením
- Min. teplota
-40 °C
- Max. teplota
60 °C
- Délka
0.3 m
- Šířka
11 mm
- V
37.1 mm
- Hloubka
21.5 mm
- Rozm.
(d x š x v) 0.3 m x 11 mm x 37.1 mm
- Obsah
1 ks
- Wireless Charging function
Ne
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2628940 Pepperl+Fuchs OQT150-R100-EP-IO-0,3M-V3 reflexní světelný snímač, 267075-100154, protitakt s inverzí, Teach-In , 10 - 30
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2628940 Pepperl+Fuchs OQT150-R100-EP-IO-0,3M-V3 reflexní světelný snímač, 267075-100154, protitakt s inverzí, Teach-In , 10 - 30
Popis
Spínací rozsah: 5... 150 mm, světelný vysílač: LED, druh světla: Červená, střídavě, výstup signálu: 1 výstup Push-Pull, Odolný proti zkratu, přepólování, ochrana proti přepětí, typ rozhraní: IO-Link ( přes C/Q = pin 4 ), způsob spínání: Stav vydání: C/Q - Pin4: NPN spínač, PNP rozpínací, IO-Link, připojení: Pevný kabel 300 mm se zástrčkou M8 x 1, 3 8pólový, provozní napětí: 10... 30 v DC, okolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení -25... 60 °C (-13... 140 °F), pohybující se kabel není vhodný pro vlečné řetězy
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeSpínací rozsah: 5... 150 mmSpínací rozsah min.: 5... 20 mmSpínací rozsah max.: 5... 150 mmRozsah nastavení: 20... 150 mmReferenční objekt: Standardní bílá, 100 mm x 100 mmSvětelný vysílač: LEDDruh světla: červené, střídavé světloOznačení skupiny rizik LED: Volná skupinaRozdíl v černobílé barvě (6 % / 90 %) < : 5 % při 150 mmPrůměr svítivosti: Cca 10 mm ve vzdálenosti 150 mmZorný úhel: cca 4 °Mezní hodnota vnějšího osvětlení: EN 60947-5-2: 30000 lxIdentifikační údaje funkční bezpečnostiMTTFd: 600 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: Statický, aktivní spínací výstup vypnutý, neaktivníOvládací prvky: Tlačítko Teach-InOvládací prvky: 5-stupňový otočný spínač pro výběr provozních režimůElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno < : 25 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = pin 4)Verze IO-Link: 1.1Profil zařízení: Smart senzorID přístroje: 0x110801 (1116161)Přenosová rychlost: COM2 (38,4 kbit/s)Min. Doba cyklu: 2,3 msŠířka procesních dat: Vstup 2x bit | procesní data výstup 2 bitPodpora SIO módu: AnoKompatibilní Masterport typ: AVýstupTyp spínání: Stav k dodání: | C/Q - Pin4: NPN spínač, PNP spínací kontakt, IO-Link Výstup signálu: 1x výstup s protitakem, odolný proti zkratu, s ochranou proti přepólování, odolný proti přepětíSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCSpínací frekvence: 217 HzDoba odezvy: 2,3 msShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Schválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1Podmínky prostředíOkolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení | -25... 60 °C (-13... 140 °F), pohybující se kabel není vhodný pro vlečné řetězySkladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 11 mmVýška krytu: 37,1 mmHloubka krytu: 21,5 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Pevný kabel 300 mm se zástrčkou M8 x 1, 3-pólovýMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 17 g.Délka kabelu: 0,3 m
