Pepperl+Fuchs OQT120-R103-2EP-IO reflexní světelný snímač, 267075-100353, Teach-In , 10 - 30 V/DC, 1 ks

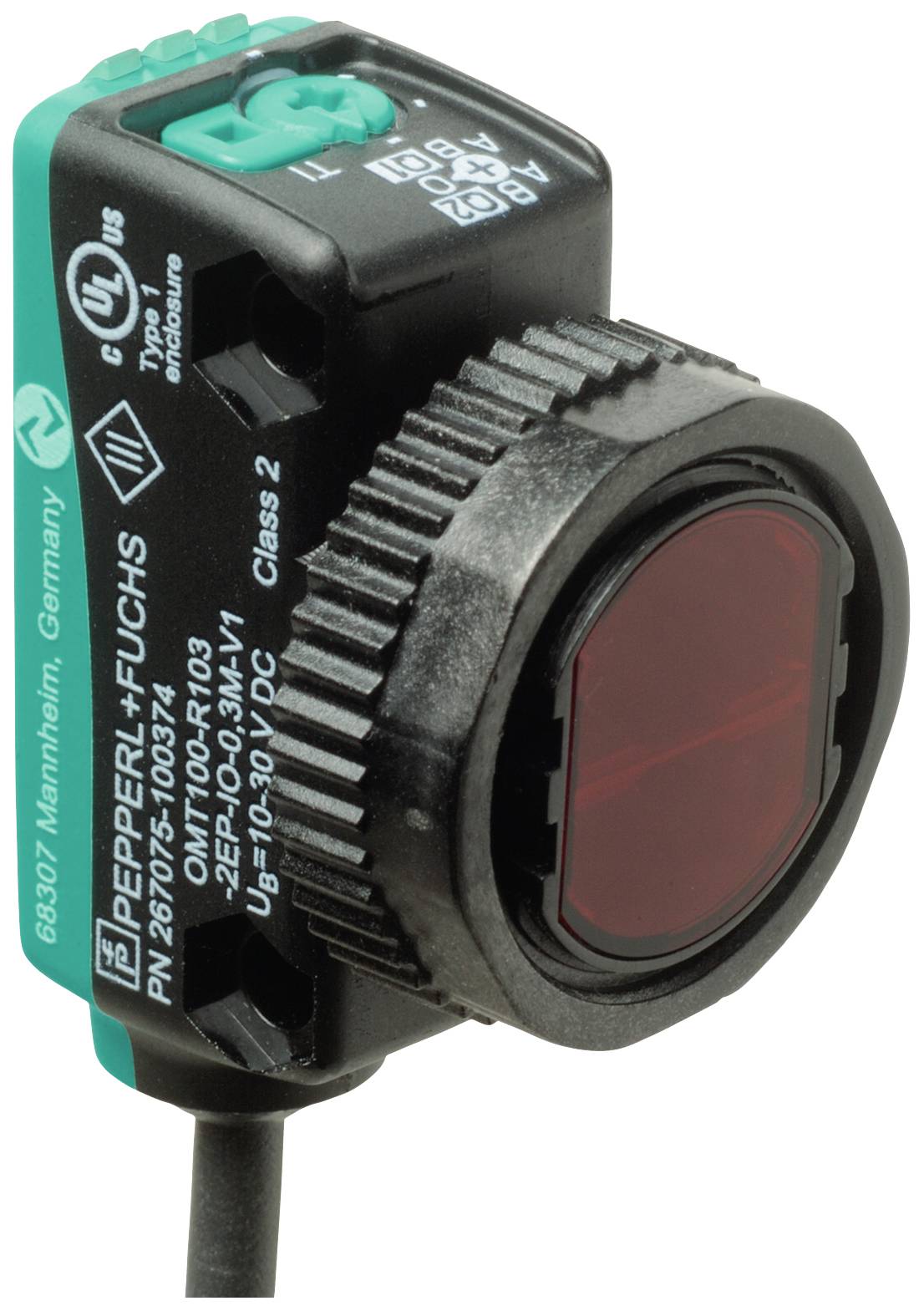

Senzor s obdélníkovým pouzdrem, červeným předním okénkem a kabelovým připojením. Označený štítkem 'Pepperl + Fuchs', číslem modelu a technickými specifikacemi.

Ilustrační obrázek

Kategorie produktu

reflexní světelný snímač

Funkce

Teach-In

Provozní napětí max.

30 V/DC

Připojení

kabel

Typ

OQT120-R103-2EP-IO

Datasheety: (PDF)

Doručení: Pá 18. 12. 2026

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 979,34 Kč / kus)

3 979,34 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: reflexní světelný snímač

Typ: OQT120-R103-2EP-IO

Funkce: Teach-In

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Reakční doba: 2.3 ms

Typ kontaktu: Antivalentní

Výstupy: NPN, zavírač
PNP, otvírač

Spínací frekvence: 217 Hz

Připojení: kabel

Délka kabelu: 2 m

Materiál pouzdra: polykarbonát

Typ vysílače: červená LED dioda

: 120 mm

Vlastnosti: LED kontrolka

Min. teplota: -40 °C

Max. teplota: 60 °C

Šířka: 15 mm

V: 36.5 mm

Hloubka: 26.7 mm

Rozm.: (š x v x h) 15 x 36.5 x 26.7 mm

Obsah: 1 ks

Wireless Charging function: Ne

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2628961 Pepperl+Fuchs OQT120-R103-2EP-IO reflexní světelný snímač, 267075-100353, Teach-In , 10 - 30 V/DC, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2628961 Pepperl+Fuchs OQT120-R103-2EP-IO reflexní světelný snímač, 267075-100353, Teach-In , 10 - 30 V/DC, 1 ks

Popis

Spínací rozsah: 5... 120 mm, světelný vysílač: LED, druh světla: Červená, střídavě světlo, výstup signálu: 2 protitakové výstupy, Odolný proti zkratu, přepólování, přepětí, typ rozhraní: IO-Link ( přes C/Q = BK), způsob spínání: Stav vydání: C/Q - BK: NPN spínač, PNP spínač, IO-Link Q2 - WH: NPN spínač, PNP spínač, připojení: 2 m pevný kabel, provozní napětí: 10... 30 v DC, okolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení -25... 60 °C (-13... 140 °F), pohybující se kabel není vhodný pro vlečné řetězy

Tento text byl přeložen strojově.

Provedení

Obecné údajeSpínací rozsah: 5... 120 mmSpínací rozsah min.: 5... 20 mmSpínací rozsah max.: 5... 120 mmRozsah nastavení: 20... 120 mmReferenční objekt: Standardní bílá, 100 mm x 100 mmSvětelný vysílač: LEDDruh světla: červené, střídavé světloOznačení skupiny rizik LED: Volná skupinaRozdíl mezi černou a bílou barvou (6% / 90%) < : 5 % při 120 mmPrůměr svítivosti: Cca 8 mm ve vzdálenosti 120 mmZorný úhel: cca 4 °Mezní hodnota vnějšího osvětlení: EN 60947-5-2: 30000 lxIdentifikační údaje funkční bezpečnostiMTTFd: 600 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: Statický, aktivní spínací výstup vypnutý, neaktivníOvládací prvky: Tlačítko Teach-InOvládací prvky: 5-stupňový otočný spínač pro výběr provozních režimůElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno < : 25 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = BK)Profil zařízení: Smart senzorPřenosová rychlost: COM2 (38,4 kbit/s)Verze IO-Link: 1.1Min. Doba cyklu: 2,3 msŠířka procesních dat: Vstup 2x bit | procesní data výstup 2 bitPodpora SIO mode: AnoPřístroje ID: 0x110803 (1116163)Kompatibilní Masterport typ: AVýstupTyp spínání: Stav vydání: | C/Q - BK: NPN spínací kontakt, PNP rozpínací kontakt, IO-Link | Q2 - WH: NPN spínač, PNP spínací kontaktVýstup signálu: 2 protitakové výstupy, odolné proti zkratu, s ochranou proti přepólování, odolné proti přepětíSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCSpínací frekvence: 217 HzDoba odezvy: 2,3 msShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Povolení a certifikátySchválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1Podmínky prostředíOkolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení | -25... 60 °C (-13... 140 °F), pohybující se kabel není vhodný pro vlečné řetězySkladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 15 mmVýška krytu: 36,5 mmHloubka krytu: 26,7 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Pevný kabel o délce 2 m.Materiál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 38 g.Délka kabelu: 2 m
