Pepperl+Fuchs OBT80-R103-EP-IO-0,3M-V3-1T-L reflexní světelný snímač, 267075-100296, zaclonění pozadí, 10 - 30 V/DC, 1 k

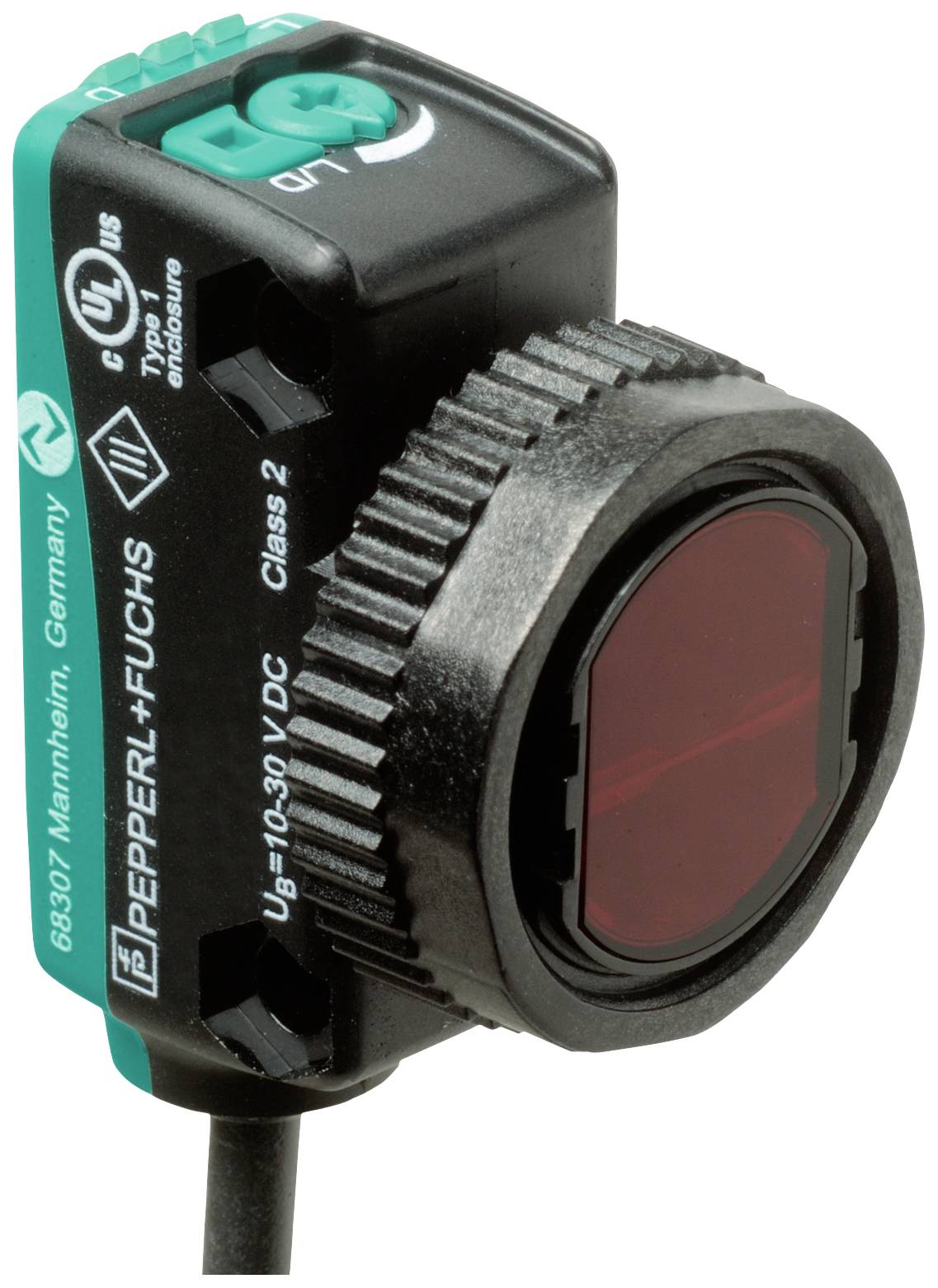

Obdélníkový senzor s červeným průhledovým okénkem od společnosti Pepperl+Fuchs, model 'US=10-30V DC Class 2', černě a zeleně lemovaný.

Ilustrační obrázek

Kategorie produktu

reflexní světelný snímač

Funkce

zaclonění pozadí

Provozní napětí max.

30 V/DC

Připojení

Typ

OBT80-R103-EP-IO-0,3M-V3-1T-L

Datasheety: (PDF)

Doručení: Pá 18. 12. 2026

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 342,98 Kč / kus)

3 342,98 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: reflexní světelný snímač

Typ: OBT80-R103-EP-IO-0,3M-V3-1T-L

Funkce: zaclonění pozadí

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Reakční doba: 300 µs

Typ kontaktu: 1 PNP

Výstupy: NPN, zavírač
PNP, otvírač

Spínací frekvence: 1650 Hz

Připojení: M8

Délka kabelu: 0.3 m

Materiál pouzdra: polykarbonát

Typ vysílače: laserová dioda

Třída laseru: 1

Vlnová délka: 680 nm

: 80 mm

Vlastnosti: LED kontrolka

Min. teplota: -40 °C

Max. teplota: 60 °C

Šířka: 15 mm

V: 36.5 mm

Hloubka: 26.7 mm

Rozm.: (š x v x h) 15 x 36.5 x 26.7 mm

Obsah: 1 ks

Wireless Charging function: Ne

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2628836 Pepperl+Fuchs OBT80-R103-EP-IO-0,3M-V3-1T-L reflexní světelný snímač, 267075-100296, zaclonění pozadí, 10 - 30 V/DC, 1 k

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2628836 Pepperl+Fuchs OBT80-R103-EP-IO-0,3M-V3-1T-L reflexní světelný snímač, 267075-100296, zaclonění pozadí, 10 - 30 V/DC, 1 k

Popis

Spínací rozsah: 7... 80 mm, světelný vysílač: Laserová dioda, druh světla: Červená, střídavé světlo, výstup signálu: 1 výstup Push-Pull, Odolný proti zkratu, přepólování, přepětí, typ rozhraní: IO-Link ( přes C/Q = pin 4 ), způsob spínání: Druh zapojení senzoru je přepínatelný. Stav při dodání: C/Q - pin4: NPN spínací kontakt / tma spínající, PNP rozpínací / spínací, IO-Link, připojení: Pevný kabel 300 mm se zástrčkou M8 x 1, 3 7pólový, provozní napětí: 10... 30 v DC, okolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení -25... 60 °C (-13... 140 °F), pohybující se kabel není vhodný pro vlečné řetězy

Tento text byl přeložen strojově.

Provedení

Obecné údajeSpínací rozsah: 7... 80 mmSpínací rozsah min.: 7... 25 mmSpínací rozsah max.: 7... 80 mmRozsah nastavení: 25... 80 mmReferenční objekt: Standardní bílá, 100 mm x 100 mmSvětelný vysílač: Laserová diodaDruh světla: červené, střídavé světloData z laseru POZNÁMKA: LASEROVÉ SVĚTLO, NEDÍVEJTE SE DO PAPRSKU Laserová třída 1 Vlnová délka: 680 nm Divergence paprsku: > 5 mrad d63 < 1 mm v rozsahu 150 mm... 250 mm Impulz: 3 µs Opakování: Cca 13 kHz Max. Puls energie: 10,4 NJRozdíl mezi černou a bílou barvou (6% / 90%) < : 5 % při 120 mmPrůměr světla < : 1 mm ve vzdálenosti 60 mmZorný úhel: cca 0,3 °Vnější hranice světla: EN 60947-5-2 40000 luxůIdentifikační údaje funkční bezpečnostiMTTFd: 560 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: | statický provoz - objekt rozpoznán | statický vypnuto - objekt není rozpoznánOvládací prvky: Spínání světlem/tmaOvládací prvky: Ovladač šířky tlačítekElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno < : 20 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = pin 4)Profil zařízení: Smart senzorPřenosová rychlost: COM2 (38,4 kbit/s)Verze IO-Link: 1.1Min. Doba cyklu: 2,3 msŠířka procesních dat: Vstup 1 bit | procesní data výstup 2 bitPodpora SIO mode: AnoPřístroje ID: 0 x 110706 (1115910)Kompatibilní Masterport typ: AVýstupDruh spínání: Druh spínání senzoru je přepínatelný. Dodací stav je: | C/Q - Pin4: NPN spínací kontakt / tma spínající, PNP rozpínací/spínací, IO-Link | Výstup signálu: 1x výstup s protitakem, odolný proti zkratu, s ochranou proti přepólování, odolný proti přepětíSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCSpínací frekvence: 1650 HzReakční doba: 300 µsShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Bezpečnosti laseru: EN 60825-1:2014Povolení a certifikátySchválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1Schválení FDA: IEC 60825-1:2007 kompatibilní s 21 CFR 1040.10 a 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007Podmínky prostředíOkolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení | -25... 60 °C (-13... 140 °F), pohybující se kabel není vhodný pro vlečné řetězySkladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 15 mmVýška krytu: 36,5 mmHloubka krytu: 26,7 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Pevný kabel 300 mm se zástrčkou M8 x 1, 3-pólovýMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 17 g.Délka kabelu: 0,3 m
