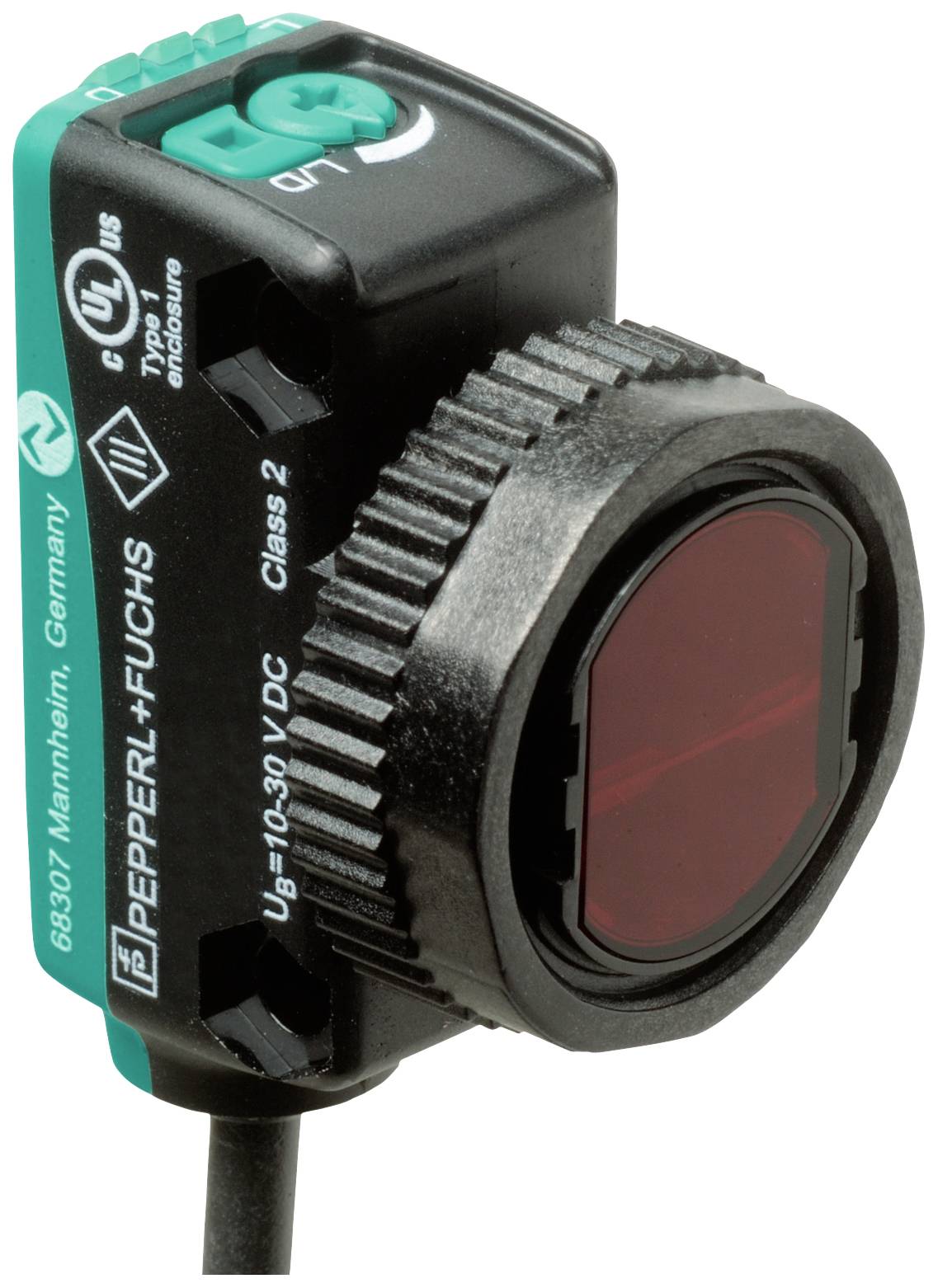

Pepperl+Fuchs OBT80-R103-2EP-IO-1T-L-Y0351 reflexní světelný snímač, 267075-100351, zaclonění pozadí, 10 - 30 V/DC, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
reflexní světelný snímač
Funkce
zaclonění pozadí
Provozní napětí max.
30 V/DC
Připojení
M8, 4pólové
Typ
OBT80-R103-2EP-IO-1T-L-Y0351
Datasheety: (PDF)
Počet
Celková cena (3 342,98 Kč / kus)
3 342,98 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Kategorie produktu
reflexní světelný snímač
- Typ
OBT80-R103-2EP-IO-1T-L-Y0351
- Funkce
zaclonění pozadí
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Reakční doba
300 µs
- Výstupy
NPN, otvírač
NPN, zavírač
PNP, otvírač
PNP, zavírač
- Spínací frekvence
1650 Hz
- Připojení
M8, 4pólové
- Délka kabelu
0.3 m
- Materiál pouzdra
polykarbonát
- Typ vysílače
laserová dioda
- Třída laseru
1
- Vlnová délka
680 nm
80 mm
- Vlastnosti
LED kontrolka
- Min. teplota
-40 °C
- Max. teplota
60 °C
- Šířka
15 mm
- V
36.5 mm
- Hloubka
26.7 mm
- Rozm.
(š x v x h) 15 x 36.5 x 26.7 mm
- Obsah
1 ks
- Wireless Charging function
Ne
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2628959 Pepperl+Fuchs OBT80-R103-2EP-IO-1T-L-Y0351 reflexní světelný snímač, 267075-100351, zaclonění pozadí, 10 - 30 V/DC, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2628959 Pepperl+Fuchs OBT80-R103-2EP-IO-1T-L-Y0351 reflexní světelný snímač, 267075-100351, zaclonění pozadí, 10 - 30 V/DC, 1 ks
Popis
Spínací rozsah: 7... 80 mm, světelný vysílač: Laserová dioda, typ světla: Červená, střídavé světlo, výstup signálu: 2 protitakové výstupy, Odolný proti zkratu, přepólování, přepětí, typ rozhraní: IO-Link ( přes C/Q = pin 4 ), způsob spínání: Druh zapojení senzoru je přepínatelný. Stav při dodání: C/Q - pin4: NPN spínací kontakt / spínání světlem, PNP rozpínací/spínání, IO-Link / Q - Pin2: NPN rozpínací/tma spínaná, PNP spínací/spínající kontakty, připojení: Pevný kabel 300 mm se zástrčkou M8 x 1, 4 pólů, provozní napětí: 10... 30 v DC, okolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení -25... 60 °C (-13... 140 °F), pohybující se kabel není vhodný pro vlečné řetězy
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeSpínací rozsah: 7... 80 mmSpínací rozsah min.: 7... 25 mmSpínací rozsah max.: 7... 80 mmRozsah nastavení: 25... 80 mmReferenční objekt: Standardní bílá, 100 mm x 100 mmSvětelný vysílač: Laserová diodaDruh světla: červené, střídavé světloData z laseru POZNÁMKA: LASEROVÉ SVĚTLO, NEDÍVEJTE SE DO PAPRSKU Laserová třída 1 Vlnová délka: 680 nm Divergence paprsku: > 5 mrad d63 < 1 mm v rozsahu 150 mm... 250 mm Impulz: 3 µs Opakování: Cca 13 kHz Max. Puls energie: 10,4 NJRozdíl mezi černou a bílou barvou (6% / 90%) < : 5 % při 120 mmPrůměr světla < : 1 mm ve vzdálenosti 60 mmZorný úhel: cca 0,3 °Vnější hranice světla: EN 60947-5-2 40000 luxůIdentifikační údaje funkční bezpečnostiMTTFd: 560 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: | statický provoz - objekt rozpoznán | statický vypnuto - objekt není rozpoznánOvládací prvky: Spínání světlem/tmaOvládací prvky: Ovladač šířky tlačítekElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno < : 20 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = pin 4)Profil zařízení: Smart senzorPřenosová rychlost: COM2 (38,4 kbit/s)Verze IO-Link: 1.1Min. Doba cyklu: 2,3 msŠířka procesních dat: Vstup 1 bit | procesní data výstup 2 bitPodpora SIO mode: AnoPřístroje ID: 0 x 110706 (1115910)Kompatibilní Masterport typ: AVýstupDruh spínání: Druh spínání senzoru je přepínatelný. Dodací stav: | C/Q - Pin4: NPN spínací kontakt / spínání světlem, PNP rozpínací / spínání na tmu, IO-Link | /Q - Pin2: NPN rozpínací/tma spínající, PNP spínací/spínající na světloVýstup signálu: 2 protitakové výstupy, odolné proti zkratu, s ochranou proti přepólování, odolné proti přepětíSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCSpínací frekvence: 1650 HzReakční doba: 300 µsShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Bezpečnosti laseru: IEC 60825-1:2007Povolení a certifikátySchválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1Schválení FDA: IEC 60825-1:2007 kompatibilní s 21 CFR 1040.10 a 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007Podmínky prostředíOkolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení | -25... 60 °C (-13... 140 °F), pohybující se kabel není vhodný pro vlečné řetězySkladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 15 mmVýška krytu: 36,5 mmHloubka krytu: 26,7 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Pevný kabel 300 mm se zástrčkou M8 x 1, 4-pólovýMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 17 g.Délka kabelu: 0,3 m
