Pepperl+Fuchs OBT40-R102-2P1-IO-V31 reflexní světelný snímač, 267075-100549, spínání za světla, zaclonění pozadí, spínán

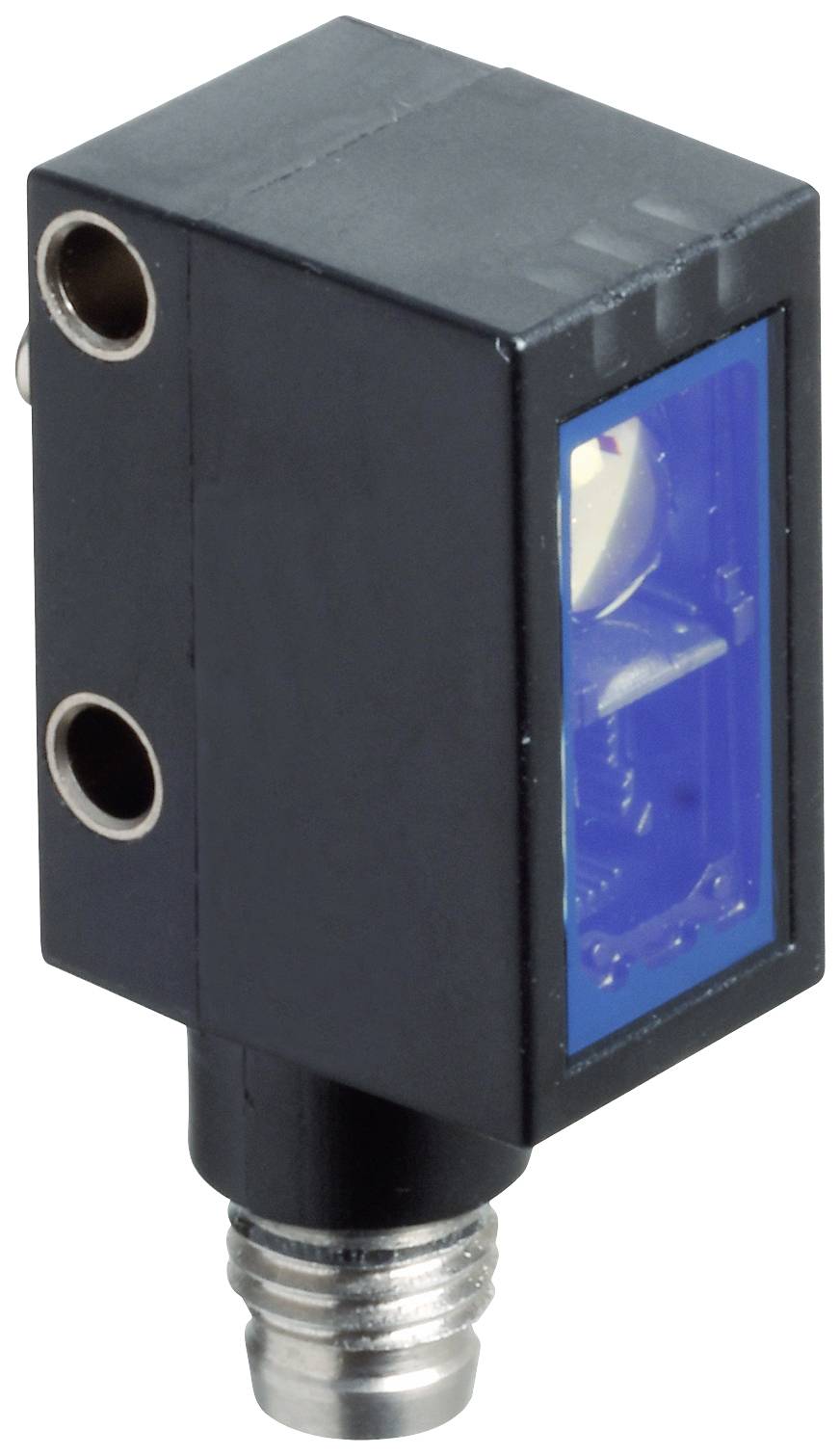

Pravoúhlý černý senzor s modrým průhledovým okénkem a dvěma postranními šroubovými přípoji.

Ilustrační obrázek

Kategorie produktu

reflexní světelný snímač

Funkce

spínání za světla

zaclonění pozadí

spínání za tmy

Provozní napětí max.

30 V/DC

Připojení

M8, 4pólové

Typ

OBT40-R102-2P1-IO-V31

Datasheety: (PDF)

Doručení: Po 14. 12. 2026

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 503,31 Kč / kus)

4 503,31 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: reflexní světelný snímač

Typ: OBT40-R102-2P1-IO-V31

Funkce: spínání za světla
zaclonění pozadí
spínání za tmy

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Reakční doba: 1 ms

Výstupy: NPN, otvírač
NPN, zavírač
PNP, otvírač
PNP, zavírač

Spínací frekvence: 500 Hz

Připojení: M8, 4pólové

Materiál pouzdra: polykarbonát

Typ vysílače: červená LED dioda

: 50 mm

Vlastnosti: S podsvícením
LED kontrolka

Min. teplota: -40 °C

Max. teplota: 60 °C

Šířka: 13.9 mm

V: 31.9 mm

Hloubka: 18.3 mm

Rozm.: (š x v x h) 13.9 x 31.9 x 18.3 mm

Obsah: 1 ks

Wireless Charging function: Ne

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2628966 Pepperl+Fuchs OBT40-R102-2P1-IO-V31 reflexní světelný snímač, 267075-100549, spínání za světla, zaclonění pozadí, spínán

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2628966 Pepperl+Fuchs OBT40-R102-2P1-IO-V31 reflexní světelný snímač, 267075-100549, spínání za světla, zaclonění pozadí, spínán

Popis

Spínací rozsah: 10... 40 mm, světelný vysílač: LED, druh světla: Červená, střídavě světlo, výstup signálu: 2 protitakové výstupy, Odolný proti zkratu, přepólování, ochrana proti přepětí, typ rozhraní: IO-Link ( přes C/Q = BK), typ spínání: C/Q - Pin4: NPN spínač / spínání tma, PNP spínací kontakt / spínání světlem, IO-Link / Q - Pin2: NPN spínací kontakt / spínání světlem, PNP rozpínací kontakt / tma, připojení: M8 x 1, 4 pólů, provozní napětí: 10... 30 v DC, okolní teplota: -40... 60 °C (-40... 140 °F)

Tento text byl přeložen strojově.

Provedení

Obecné údajeSpínací rozsah: 10... 40 mmSpínací rozsah max.: 10... 50 mmPotlačení pozadí: Od 50 mmReferenční objekt: Standardní bílá, 100 mm x 100 mmSvětelný vysílač: LEDDruh světla: červené, střídavé světloOznačení skupiny rizik LED: Volná skupinaRozdíl v černobílé barvě (6% / 90%): Cca 1 mmPrůměr svítivosti: Cca 3 mm při 40 mmÚhel rozevření: Cca 5°Mezní hodnota vnějšího osvětlení: EN 60947-5-2: 40000 lxIdentifikační údaje funkční bezpečnostiMTTFd: 600 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: | statický provoz - objekt rozpoznán | statický vypnuto - objekt není rozpoznánElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno < : 25 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = BK)Verze IO-Link: 1.1Profil zařízení: Smart senzorID přístroje: 0 x 110513 (1115411)Přenosová rychlost: COM2 (38,4 kbit/s)Min. Doba cyklu: 2,3 msŠířka procesních dat: Vstup 1 bit | procesní data výstup 2 bitPodpora SIO módu: AnoKompatibilní Masterport typ: AVýstupTyp spínání: | C/Q - Pin4: NPN rozpínací/spínatelný, PNP spínací/spínací, IO-Link | /Q - Pin2: NPN spínací kontakt / spínání na světlo, PNP spínací/tmaVýstup signálu: 2 protitakové výstupy, odolné proti zkratu, s ochranou proti přepólování, odolné proti přepětíSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCSpínací frekvence: 500 HzDoba odezvy 1 msShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Povolení a certifikátySchválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1Podmínky prostředíOkolní teplota: -40... 60 °C (-40... 140 °F) | Skladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 13,9 mmVýška krytu: 31,9 mmHloubka krytu: 18,3 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Přístrojová zástrčka M8 x 1, 4-pólováMateriál Pouzdro: PC polykarbonát Světlo: Plavené skloHmotnost: Cca 10 g.
