Name: Pepperl+Fuchs OBT350-R100-E5-IO-V31 reflexní světelný snímač, 267075-100586, zaclonění pozadí, 10 - 30 V/DC, 1 ks
Brand: Pepperl+Fuchs
SKU: 2629059
Availability: BackOrder

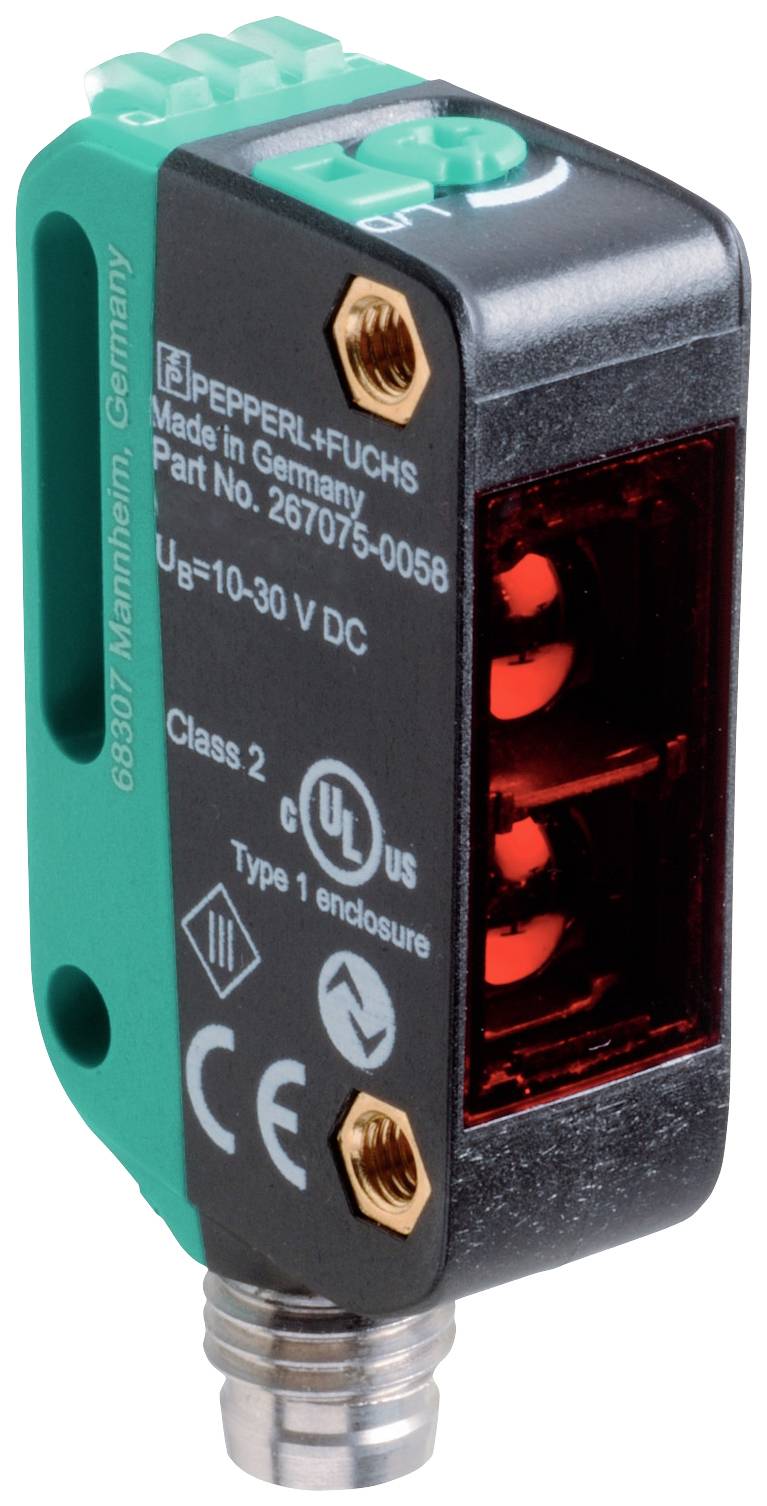

Elektronický senzor v plastovém pouzdře. Potisk zobrazuje 'Pepperl+Fuchs', CE označení, technické specifikace a napájecí napětí.

Ilustrační obrázek

Kategorie produktu

reflexní světelný snímač

Funkce

zaclonění pozadí

Provozní napětí max.

30 V/DC

Připojení

M8, 4pólové

Typ

OBT350-R100-E5-IO-V31

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 14. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 131,40 Kč / kus)

3 131,40 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kategorie produktu: reflexní světelný snímač

Typ: OBT350-R100-E5-IO-V31

Funkce: zaclonění pozadí

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Reakční doba: 1 ms

Typ kontaktu: 1 PNP

Výstupy: PNP, zavírač

Spínací frekvence: 500 Hz

Připojení: M8, 4pólové

Materiál pouzdra: PC

Typ vysílače: červená LED dioda

: 350 mm

Vlastnosti: S podsvícením

Min. teplota: -40 °C

Max. teplota: 60 °C

Šířka: 11 mm

V: 44.5 mm

Hloubka: 21.5 mm

Rozm.: (š x v x h) 11 x 44.5 x 21.5 mm

Obsah: 1 ks

Wireless Charging function: Ne

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2629059 Pepperl+Fuchs OBT350-R100-E5-IO-V31 reflexní světelný snímač, 267075-100586, zaclonění pozadí, 10 - 30 V/DC, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2629059 Pepperl+Fuchs OBT350-R100-E5-IO-V31 reflexní světelný snímač, 267075-100586, zaclonění pozadí, 10 - 30 V/DC, 1 ks

Popis

Spínací rozsah: 5... 350 mm, světelný vysílač: LED, typ světla: Červená, výměnná světla, signální výstup: 1 PNP, Odolný proti zkratu, s ochranou proti přepólování, typ rozhraní: IO-Link ( přes C/Q = pin 4 ), druh spínání: Druh spínání senzoru je přepínatelný. Stav při dodání: C/Q - BK: PNP spínací kontakt / spínání světlem, IO-Link, připojení: Přístrojová zástrčka M8 x 1, 4 pólů, provozní napětí: 10... 30 v DC, okolní teplota: -40... 60 °C (-40... 140 °F)

Tento text byl přeložen strojově.

Provedení

Obecné údajeSpínací rozsah: 5... 350 mmSpínací rozsah min.: 5... 25 mmSpínací rozsah max.: 5... 350 mmRozsah nastavení: 25... 350 mmReferenční objekt: Standardní bílá, 100 mm x 100 mmSvětelný vysílač: LEDDruh světla: červené, střídavé světloOznačení skupiny rizik LED: Volná skupinaRozdíl v černobílé barvě (6 % / 90 %) < : 15 % při 350 mmPrůměr svítivosti: Cca 20 mm ve vzdálenosti 350 mmZorný úhel: cca 3 °Mezní hodnota vnějšího osvětlení: EN 60947-5-2: 40000 lxIdentifikační údaje funkční bezpečnostiMTTFd: 600 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: | statický provoz - objekt rozpoznán | statický vypnuto - objekt není rozpoznánOvládací prvky: Spínání světlem/tmaOvládací prvky: Ovladač šířky tlačítekElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno < : 25 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = pin 4)Verze IO-Link: 1.1Profil zařízení: Smart senzorID přístroje: 0x110613 (1115667)Přenosová rychlost: COM2 (38,4 kbit/s)Min. Doba cyklu: 2,3 msŠířka procesních dat: Vstup 1 bit | procesní data výstup 2 bitPodpora SIO módu: AnoKompatibilní Masterport typ: AVýstupDruh spínání: Druh spínání senzoru je přepínatelný. Stav při dodání: | C/Q - BK: PNP spínací kontakt / spínání světlem, IO-Link | Výstup signálu: 1 PNP, ochrana proti zkratu a přepólováníSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCSpínací frekvence: 500 HzDoba odezvy 1 msShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Schválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1Podmínky prostředíOkolní teplota: -40... 60 °C (-40... 140 °F) | Skladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 11 mmVýška krytu: 44,5 mmHloubka krytu: 21,5 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Přístrojová zástrčka M8 x 1, 4-pólováMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 10 g.
