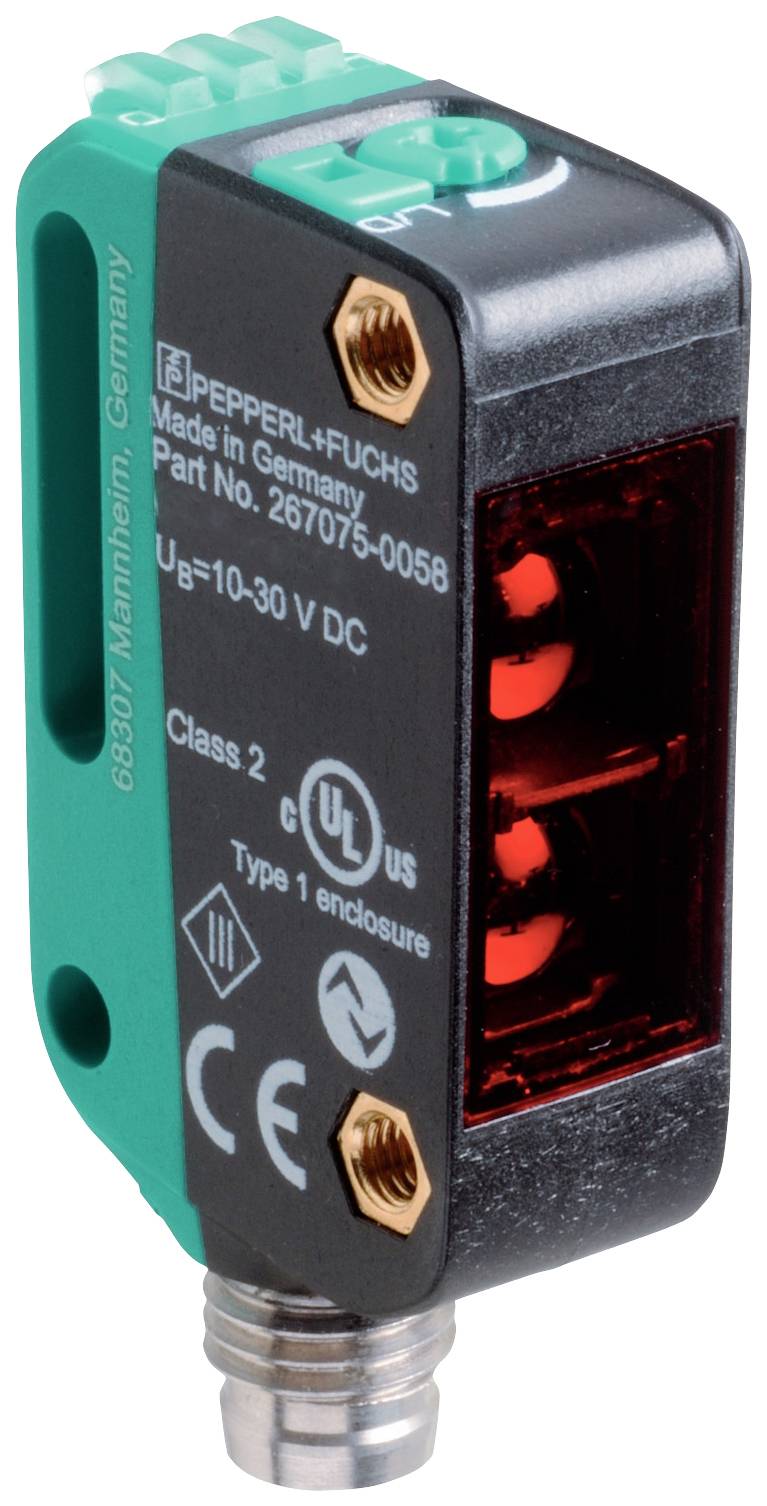

Ilustrační obrázek
Ilustrační obrázek
Pepperl+Fuchs OBT350-R100-2EP1-IO-V31-IR reflexní světelný snímač, 267075-100496, zaclonění pozadí, 10 - 30 V/DC, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
reflexní světelný snímač
Funkce
zaclonění pozadí
Provozní napětí max.
30 V/DC
Připojení
M8, 4pólové
Typ
OBT350-R100-2EP1-IO-V31-IR
Datasheety: (PDF)
Počet
Celková cena (3 139,67 Kč / kus)
3 139,67 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Kategorie produktu
reflexní světelný snímač
- Typ
OBT350-R100-2EP1-IO-V31-IR
- Funkce
zaclonění pozadí
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Reakční doba
1 ms
- Výstupy
NPN, otvírač
NPN, zavírač
PNP, otvírač
PNP, zavírač
- Spínací frekvence
500 Hz
- Připojení
M8, 4pólové
- Materiál pouzdra
polykarbonát
- Typ vysílače
infračervená LED dioda
- Vlnová délka
850 nm
350 mm
- Vlastnosti
LED kontrolka
- Min. teplota
-40 °C
- Max. teplota
60 °C
- Šířka
11 mm
- V
44.5 mm
- Hloubka
21.5 mm
- Rozm.
(š x v x h) 11 x 44.5 x 21.5 mm
- Obsah
1 ks
- Wireless Charging function
Ne
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2627804 Pepperl+Fuchs OBT350-R100-2EP1-IO-V31-IR reflexní světelný snímač, 267075-100496, zaclonění pozadí, 10 - 30 V/DC, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2627804 Pepperl+Fuchs OBT350-R100-2EP1-IO-V31-IR reflexní světelný snímač, 267075-100496, zaclonění pozadí, 10 - 30 V/DC, 1 ks
Popis
Spínací rozsah: 5... 350 mm, světelný vysílač: LED, druh světla: infračervené, střídavé světlo 850 nm, výstup signálu: 2 protitakové výstupy, Odolný proti zkratu, přepólování, přepětí, typ rozhraní: IO-Link ( přes C/Q = pin 4 ), způsob spínání: Druh zapojení senzoru je přepínatelný. Stav při dodání: C/Q - pin4: NPN spínač / spínání setměním, PNP spínací kontakt / spínání světlem, IO-Link / Q - Pin2: NPN spínač / spínání světlem, PNP rozpínací/tma, připojení: Zástrčka M8 x 1, 4 pólů, provozní napětí: 10... 30 v DC, okolní teplota: -40... 60 °C (-40... 140 °F)
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeSpínací rozsah: 5... 350 mmSpínací rozsah min.: 5... 25 mmSpínací rozsah max.: 5... 350 mmRozsah nastavení: 25... 350 mmReferenční objekt: Standardní bílá, 100 mm x 100 mmSvětelný vysílač: LEDDruh světla: infračervené, střídavé světlo 850 nmOznačení skupiny rizik LED: Volná skupinaRozdíl v černobílé barvě (6 % / 90 %) < : 15 % při 350 mmPrůměr svítivosti: Cca 26 mm ve vzdálenosti 350 mmZorný úhel: cca 4 °Mezní hodnota vnějšího osvětlení: EN 60947-5-2: 40000 lxIdentifikační údaje funkční bezpečnostiMTTFd: 600 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: | statický provoz - objekt rozpoznán | statický vypnuto - objekt není rozpoznánOvládací prvky: Spínání světlem/tmaOvládací prvky: Ovladač šířky tlačítekElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno < : 25 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = pin 4)Verze IO-Link: 1.1Profil zařízení: Smart senzorID přístroje: 0x110610 (1115664)Přenosová rychlost: COM2 (38,4 kbit/s)Min. Doba cyklu: 2,3 msŠířka procesních dat: Vstup 1 bit | procesní data výstup 2 bitPodpora SIO módu: AnoKompatibilní Masterport typ: AVýstupDruh spínání: Druh spínání senzoru je přepínatelný. Dodací stav: | C/Q - Pin4: NPN rozpínací/spínatelný, PNP spínací kontakt / spínání světlem, IO-Link | /Q - Pin2: NPN spínací kontakt / spínání světlem, PNP spínací/tmaVýstup signálu: 2 protitakové výstupy, odolné proti zkratu, s ochranou proti přepólování, odolné proti přepětíSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCSpínací frekvence: 500 HzDoba odezvy 1 msShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Schválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1Podmínky prostředíOkolní teplota: -40... 60 °C (-40... 140 °F) | Skladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 11 mmVýška krytu: 44,5 mmHloubka krytu: 21,5 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Přístrojová zástrčka M8 x 1, 4-pólováMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 10 g.
