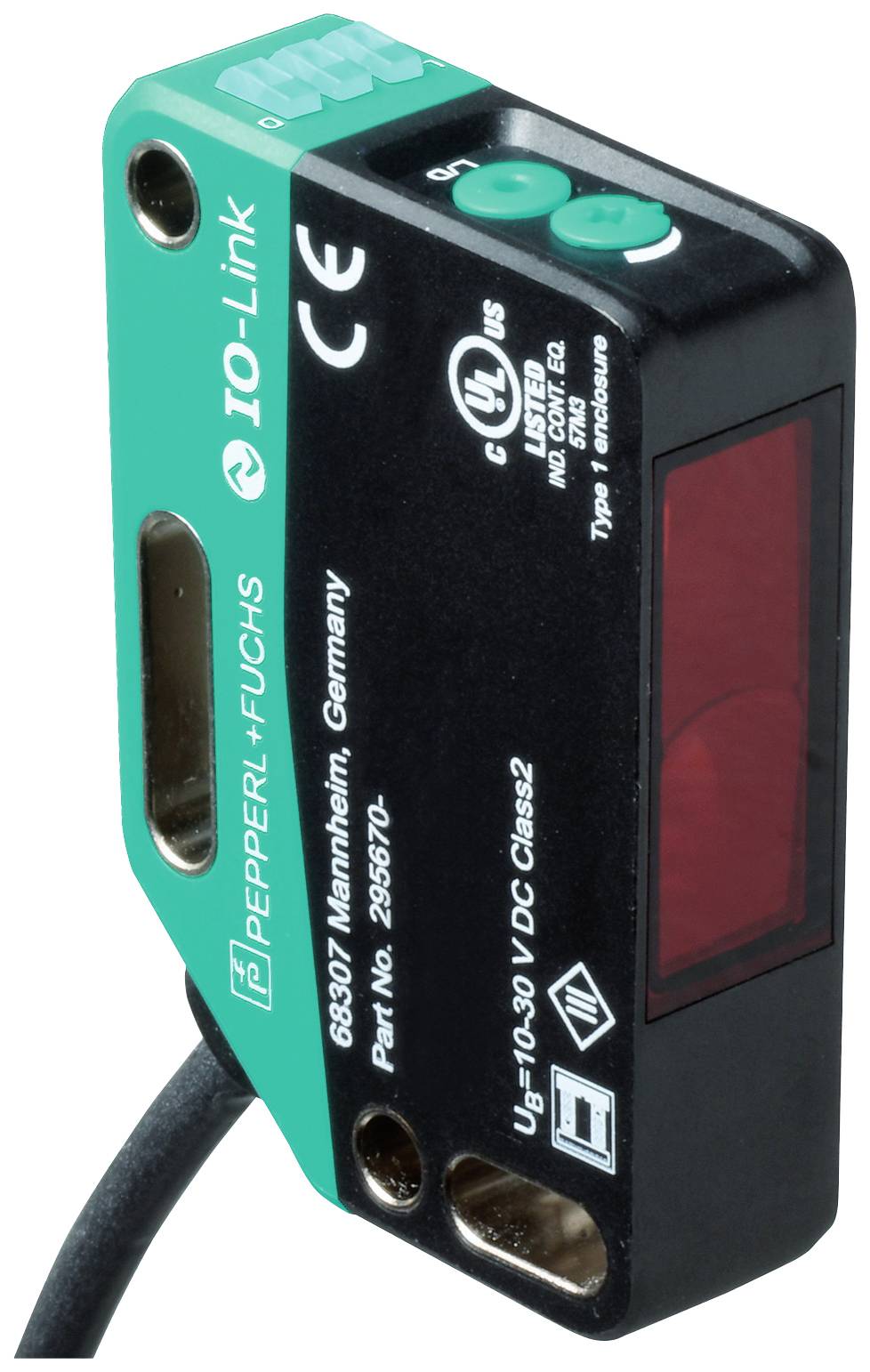

Pepperl+Fuchs OBT300-R201-2EP-IO-0,3M-V31 reflexní světelný snímač, 295670-100212, spínání za světla, 10 - 30 V/DC, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
reflexní světelný snímač
Funkce
spínání za světla
Provozní napětí max.
30 V/DC
Připojení
M8, 4pólové
Typ
OBT300-R201-2EP-IO-0,3M-V31
Datasheety: (PDF)
Počet
Celková cena (4 161,16 Kč / kus)
4 161,16 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Kategorie produktu
reflexní světelný snímač
- Typ
OBT300-R201-2EP-IO-0,3M-V31
- Funkce
spínání za světla
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Reakční doba
1 ms
- Výstupy
NPN, otvírač
NPN, zavírač
PNP, otvírač
PNP, zavírač
- Spínací frekvence
500 Hz
- Připojení
M8, 4pólové
- Délka kabelu
0.3 m
- Materiál pouzdra
polykarbonát
- Typ vysílače
červená LED dioda
300 mm
- Vlastnosti
S podsvícením
- Min. teplota
-40 °C
- Max. teplota
60 °C
- Šířka
15 mm
- V
61.7 mm
- Hloubka
41.7 mm
- Rozm.
(š x v x h) 15 x 61.7 x 41.7 mm
- Obsah
1 ks
- Wireless Charging function
Ne
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2629381 Pepperl+Fuchs OBT300-R201-2EP-IO-0,3M-V31 reflexní světelný snímač, 295670-100212, spínání za světla, 10 - 30 V/DC, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2629381 Pepperl+Fuchs OBT300-R201-2EP-IO-0,3M-V31 reflexní světelný snímač, 295670-100212, spínání za světla, 10 - 30 V/DC, 1 ks
Popis
Spínací rozsah: 30... 300 mm, světelný vysílač: LED, druh světla: Červená, střídavě světlo, výstup signálu: 2 protitakové výstupy, Odolný proti zkratu, přepólování, přepětí, typ rozhraní: IO-Link ( přes C/Q = pin 4 ), způsob spínání: Druh zapojení senzoru je přepínatelný. Stav při dodání: C/Q - pin4: NPN spínací kontakt / spínání světlem, PNP rozpínací/spínání, IO-Link / Q - Pin2: NPN rozpínací/tma spínaná, PNP spínací/spínající kontakty, připojení: Pevný kabel 300 mm se zástrčkou M8 x 1, 4 pólů, provozní napětí: 10... 30 v DC, okolní teplota: -40... 60 °C (-40... 140 °F), kabel napevno uložený -20... 60 °C (-4... 140 °F), pohybující se kabel není vhodný pro vlečné řetězy
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeSpínací rozsah: 30... 300 mm (doporučeno)Spínací rozsah min.: 30... 80 mmSpínací rozsah max.: 30... 300 mm (doporučeno)Rozsah nastavení: 80... 300 mm (doporučeno)Referenční objekt: Standardní bílá, 100 mm x 100 mmSvětelný vysílač: LEDDruh světla: červené, střídavé světloOznačení skupiny rizik LED: Volná skupinaRozdíl v černobílé barvě (6 % / 90 %) < : 5 % při 300 mmPrůměr světlu: Cca 8 mm x 8 mm ve vzdálenosti 300 mmZorný úhel: cca 1,5 °Mezní hodnota vnějšího osvětlení: EN 60947-5-2: 70000 lxIdentifikační údaje funkční bezpečnostiMTTFd: 600 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: | statický provoz - objekt rozpoznán | statický vypnuto - objekt není rozpoznánOvládací prvky: Spínání světlem/tmaOvládací prvky: Ovladač šířky tlačítekElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno < : 26 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = pin 4)Verze IO-Link: 1.1Profil zařízení: Identifikace a diagnostika | Smart senzor typ 2.4ID přístroje: 0x111612 (1119762)Přenosová rychlost: COM2 (38,4 kbit/s)Min. Doba cyklu: 2,3 msŠířka procesních dat: Vstup 1 bit | procesní data výstup 2 bitPodpora „SIO mode“: AnoKompatibilní Masterport typ: AVýstupDruh spínání: Druh spínání senzoru je přepínatelný. Dodací stav: | C/Q - Pin4: NPN spínací kontakt / spínání světlem, PNP rozpínací / spínání na tmu, IO-Link | /Q - Pin2: NPN rozpínací/tma spínající, PNP spínací/spínající na světloVýstup signálu: 2 protitakové výstupy, odolné proti zkratu, s ochranou proti přepólování, odolné proti přepětíSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCSpínací frekvence: 500 HzDoba odezvy 1 msShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Schválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1CCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení | -20... 60 °C (-4... 140 °F), pohybující se kabel není vhodný pro vlečné řetězySkladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 15 mmVýška krytu: 61,7 mmHloubka krytu: 41,7 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Pevný kabel 300 mm se zástrčkou M8 x 1, 4-pólovýMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 52 g.Délka kabelu: 0,3 m
