Pepperl+Fuchs OBT300-R200-2EP-IO-0,3M-V31-1T reflexní světelný snímač, 295670-100205, spínání za světla, 10 - 30 V/DC, 1

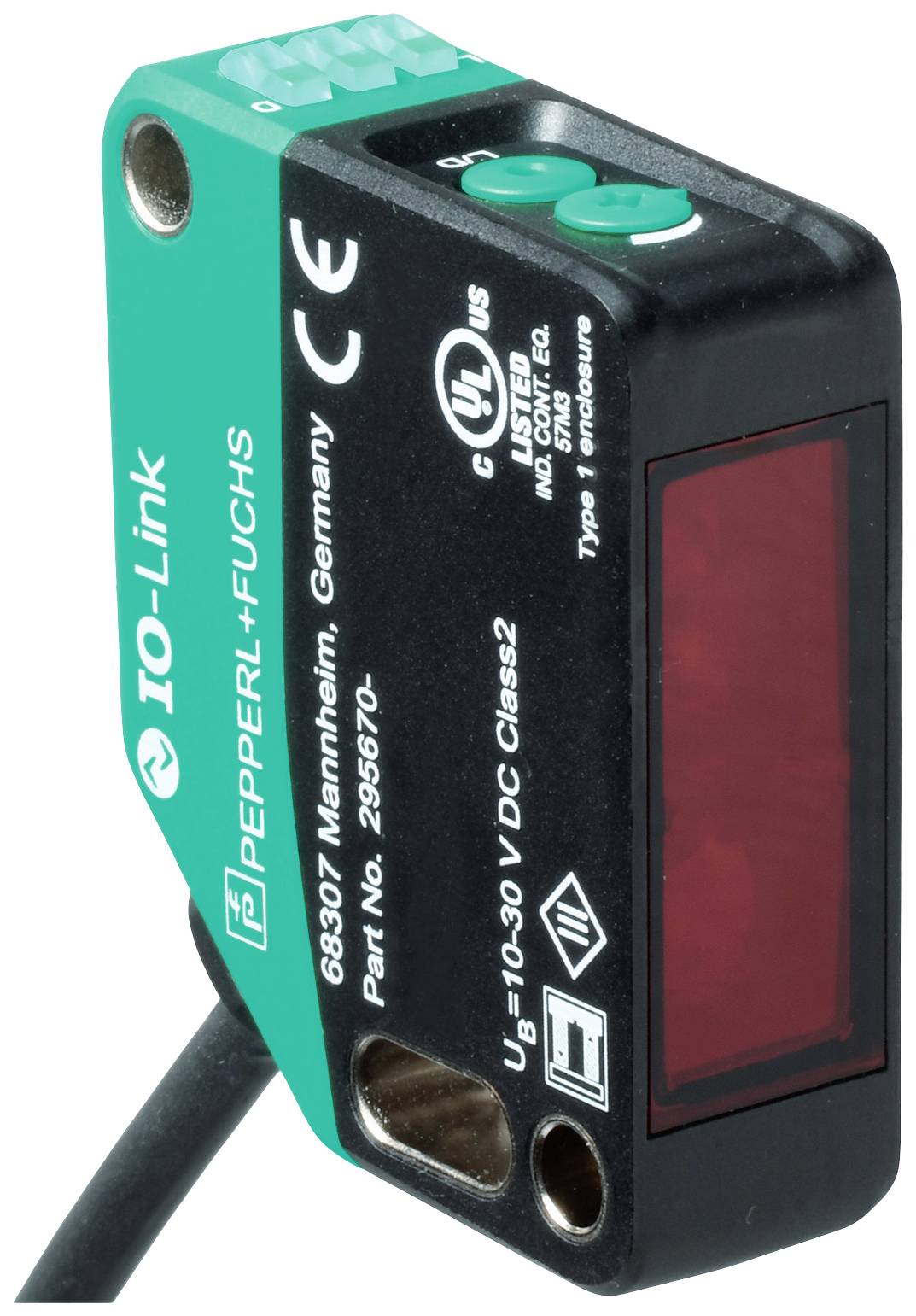

Senzorické zařízení s IO-Link od Pepperl+Fuchs, modelové číslo 295670, vyrobeno v Mannheimu, Německo. Černé pouzdro se zelenými akcenty.

Ilustrační obrázek

Kategorie produktu

reflexní světelný snímač

Funkce

spínání za světla

Provozní napětí max.

30 V/DC

Připojení

M8, 4pólové

Typ

OBT300-R200-2EP-IO-0,3M-V31-1T

Datasheety: (PDF)

Doručení: Pá 18. 12. 2026

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 161,16 Kč / kus)

4 161,16 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: reflexní světelný snímač

Typ: OBT300-R200-2EP-IO-0,3M-V31-1T

Funkce: spínání za světla

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Reakční doba: 1 ms

Typ kontaktu: Fázování na světlo

Výstupy: NPN, otvírač
NPN, zavírač
PNP, otvírač
PNP, zavírač

Spínací frekvence: 500 Hz

Připojení: M8, 4pólové

Délka kabelu: 0.3 m

Materiál pouzdra: polykarbonát

Vlastnosti materiálu: Polykarbonát

Typ vysílače: červená LED dioda

: 300 mm

Vlastnosti: LED kontrolka

Min. teplota: -40 °C

Max. teplota: 60 °C

Délka: 0.3 m

Šířka: 15 mm

V: 50.6 mm

Hloubka: 41.7 mm

Rozm.: (d x š x v) 0.3 m x 15 mm x 50.6 mm

Obsah: 1 ks

Wireless Charging function: Ne

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2629375 Pepperl+Fuchs OBT300-R200-2EP-IO-0,3M-V31-1T reflexní světelný snímač, 295670-100205, spínání za světla, 10 - 30 V/DC, 1

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2629375 Pepperl+Fuchs OBT300-R200-2EP-IO-0,3M-V31-1T reflexní světelný snímač, 295670-100205, spínání za světla, 10 - 30 V/DC, 1

Popis

Spínací rozsah: 30... 300 mm, světelný vysílač: LED, druh světla: Červená, střídavě světlo, výstup signálu: 2 protitakové výstupy, Odolný proti zkratu, přepólování, přepětí, typ rozhraní: IO-Link ( přes C/Q = pin 4 ), způsob spínání: Druh zapojení senzoru je přepínatelný. Stav při dodání: C/Q - pin4: NPN spínací kontakt / tma spínající, PNP rozpínací / spínací, IO-Link / Q - Pin2: NPN rozpínací / spínání na světlo, PNP spínací/tma, připojení: Pevný kabel 300 mm se zástrčkou M8 x 1, 4 pólů, provozní napětí: 10... 30 v DC, okolní teplota: -40... 60 °C (-40... 140 °F), kabel napevno uložený -20... 60 °C (-4... 140 °F), pohybující se kabel není vhodný pro vlečné řetězy

Tento text byl přeložen strojově.

Provedení

Obecné údajeSpínací rozsah: 30... 300 mm (doporučeno)Spínací rozsah min.: 30... 80 mmSpínací rozsah max.: 30... 300 mm (doporučeno)Rozsah nastavení: 80... 300 mm (doporučeno)Referenční objekt: Standardní bílá, 100 mm x 100 mmSvětelný vysílač: LEDDruh světla: červené, střídavé světloOznačení skupiny rizik LED: Volná skupinaRozdíl v černobílé barvě (6 % / 90 %) < : 5 % při 300 mmPrůměr světlu: Cca 8 mm x 8 mm ve vzdálenosti 300 mmZorný úhel: cca 1,5 °Mezní hodnota vnějšího osvětlení: EN 60947-5-2: 70000 lxIdentifikační údaje funkční bezpečnostiMTTFd: 600 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkFunkční zobrazení: Žlutá LED: Staticky zabarvené pozadí (objekt není rozpoznán)Ovládací prvky: Spínání světlem/tmaOvládací prvky: Ovladač šířky tlačítekElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno < : 26 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = pin 4)Verze IO-Link: 1.1Profil zařízení: Identifikace a diagnostika | Smart senzor typ 2.4ID zařízení: 0x111702 (1120002)Přenosová rychlost: COM2 (38,4 kbit/s)Min. Doba cyklu: 2,3 msŠířka procesních dat: Vstup 1 bit | procesní data výstup 2 bitPodpora „SIO mode“: AnoKompatibilní Masterport typ: AVýstupDruh spínání: Druh spínání senzoru je přepínatelný. Dodací stav: | C/Q - Pin4: NPN spínací kontakt / tma spínající, PNP rozpínací/spínací, IO-Link | /Q - Pin2: NPN rozpínací/spínací, PNP spínací/tma spínajícíVýstup signálu: 2 protitakové výstupy, odolné proti zkratu, s ochranou proti přepólování, odolné proti přepětíSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCSpínací frekvence: 500 HzDoba odezvy 1 msShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Schválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1CCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení | -20... 60 °C (-4... 140 °F), pohybující se kabel není vhodný pro vlečné řetězySkladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 15 mmVýška krytu: 50,6 mmHloubka krytu: 41,7 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Pevný kabel 300 mm se zástrčkou M8 x 1, 4-pólovýMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 43 g.Délka kabelu: 0,3 m
