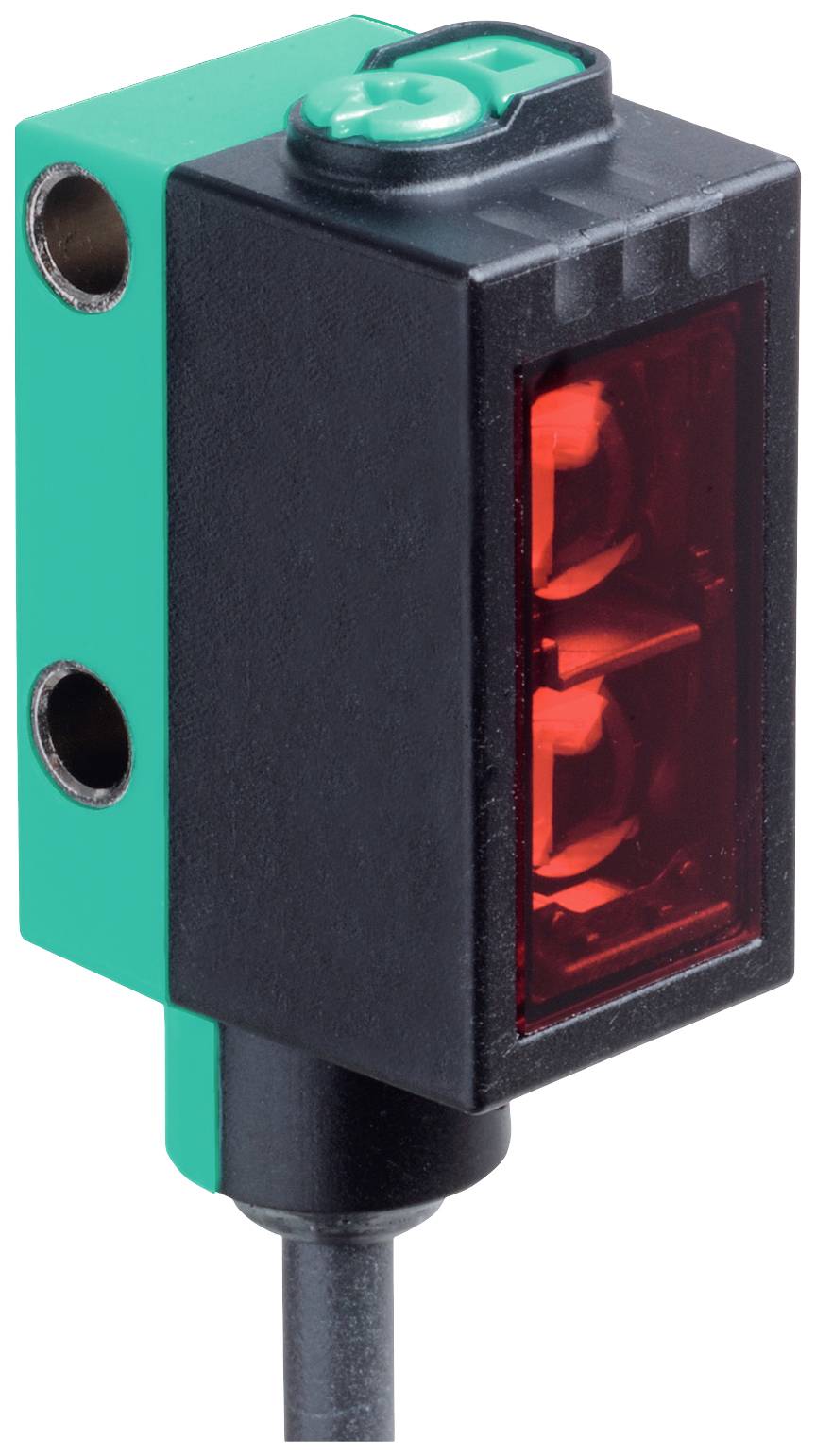

Pepperl+Fuchs OBT300-R101-IO-1T-L-Y0112 reflexní světelný snímač, 267075-0112, spínání za světla, 10 - 30 V/DC, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
reflexní světelný snímač
Funkce
spínání za světla
Provozní napětí max.
30 V/DC
Připojení
M8, 4pólové
Typ
OBT300-R101-IO-1T-L-Y0112
Datasheety: (PDF)
Počet
Celková cena (4 916,53 Kč / kus)
4 916,53 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Kategorie produktu
reflexní světelný snímač
- Typ
OBT300-R101-IO-1T-L-Y0112
- Funkce
spínání za světla
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Reakční doba
300 µs
- Výstupy
NPN, otvírač
NPN, zavírač
PNP, otvírač
PNP, zavírač
- Spínací frekvence
1650 Hz
- Připojení
M8, 4pólové
- Délka kabelu
0.3 m
- Materiál pouzdra
polykarbonát
- Typ vysílače
laserová dioda
- Třída laseru
1
- Vlnová délka
680 nm
300 mm
- Min. teplota
-40 °C
- Max. teplota
60 °C
- Šířka
13.9 mm
- V
33.8 mm
- Hloubka
18.3 mm
- Rozm.
(š x v x h) 13.9 x 33.8 x 18.3 mm
- Obsah
1 ks
- Wireless Charging function
Ne
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2629333 Pepperl+Fuchs OBT300-R101-IO-1T-L-Y0112 reflexní světelný snímač, 267075-0112, spínání za světla, 10 - 30 V/DC, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2629333 Pepperl+Fuchs OBT300-R101-IO-1T-L-Y0112 reflexní světelný snímač, 267075-0112, spínání za světla, 10 - 30 V/DC, 1 ks
Popis
Spínací rozsah: 7... 300 mm, světelný vysílač: Laserová dioda, typ světla: Červená, střídavé světlo, výstup signálu: 2 protitakové výstupy, Odolný proti zkratu, přepólování, přepětí, typ rozhraní: IO-Link ( přes C/Q = pin 4 ), způsob spínání: Druh zapojení senzoru je přepínatelný. Stav při dodání: C/Q - pin4: NPN spínací kontakt / tma spínající, PNP rozpínací / spínací, IO-Link / Q - Pin2: NPN rozpínací / spínání na světlo, PNP spínací/tma, připojení: Pevný kabel 300 mm se zástrčkou M8 x 1, 4 pólů, provozní napětí: 10... 30 v DC, okolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení -25... 60 °C (-13... 140 °F), pohybující se kabel není vhodný pro vlečné řetězy
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeSpínací rozsah: 7... 300 mm (doporučeno)Spínací rozsah min.: 7... 25 mmSpínací rozsah max.: 7... 300 mm (doporučeno)Rozsah nastavení: 25... 300 mm (doporučeno)Referenční objekt: Standardní bílá, 100 mm x 100 mmSvětelný vysílač: Laserová diodaDruh světla: červené, střídavé světloData z laseru POZNÁMKA: LASEROVÉ SVĚTLO, NEDÍVEJTE SE DO PAPRSKU Laserová třída 1 Vlnová délka: 680 nm Divergence paprsku: > 5 mrad d63 < 1 mm v rozsahu 150 mm... 250 mm Impulz: 3 µs Opakování: Cca 13 kHz Max. Puls energie: 10,4 NJRozdíl v černobílé barvě (6 % / 90 %) < : 5 % při 150 mmPrůměr svítivosti: Cca 1 mm ve vzdálenosti 200 mmZorný úhel: cca 0,3 °Mezní hodnota vnějšího osvětlení: EN 60947-5-2: 40000 lxIdentifikační údaje funkční bezpečnostiMTTFd: 560 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkFunkční zobrazení: Žlutá LED: Staticky zabarvené pozadí (objekt není rozpoznán)Ovládací prvky: Spínání světlem/tmaOvládací prvky: Ovladač šířky tlačítekElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno < : 20 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = pin 4)Verze IO-Link: 1.1Profil zařízení: Smart senzorID přístroje: 0 x 110702 (1115906)Přenosová rychlost: COM2 (38,4 kbit/s)Min. Doba cyklu: 2,3 msŠířka procesních dat: Vstup 1 bit | procesní data výstup 2 bitPodpora SIO módu: AnoKompatibilní Masterport typ: AVýstupDruh spínání: Druh spínání senzoru je přepínatelný. Dodací stav: | C/Q - Pin4: NPN spínací kontakt / tma spínající, PNP rozpínací/spínací, IO-Link | /Q - Pin2: NPN rozpínací/spínací, PNP spínací/tma spínajícíVýstup signálu: 2 protitakové výstupy, odolné proti zkratu, s ochranou proti přepólování, odolné proti přepětíSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCSpínací frekvence: 1650 HzReakční doba: 300 µsShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Bezpečnosti laseru: EN 60825-1:2014Povolení a certifikátySchválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1Schválení FDA: IEC 60825-1:2007 kompatibilní s 21 CFR 1040.10 a 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007Podmínky prostředíOkolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení | -25... 60 °C (-13... 140 °F), pohybující se kabel není vhodný pro vlečné řetězySkladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 13,9 mmVýška krytu: 33,8 mmHloubka krytu: 18,3 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Pevný kabel 300 mm se zástrčkou M8 x 1, 4-pólovýMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 17 g.Délka kabelu: 0,3 m
