Pepperl+Fuchs OBT300-R101-EP-IO-V3-L reflexní světelný snímač, 267075-0104, spínání za světla, 10 - 30 V/DC, 1 ks

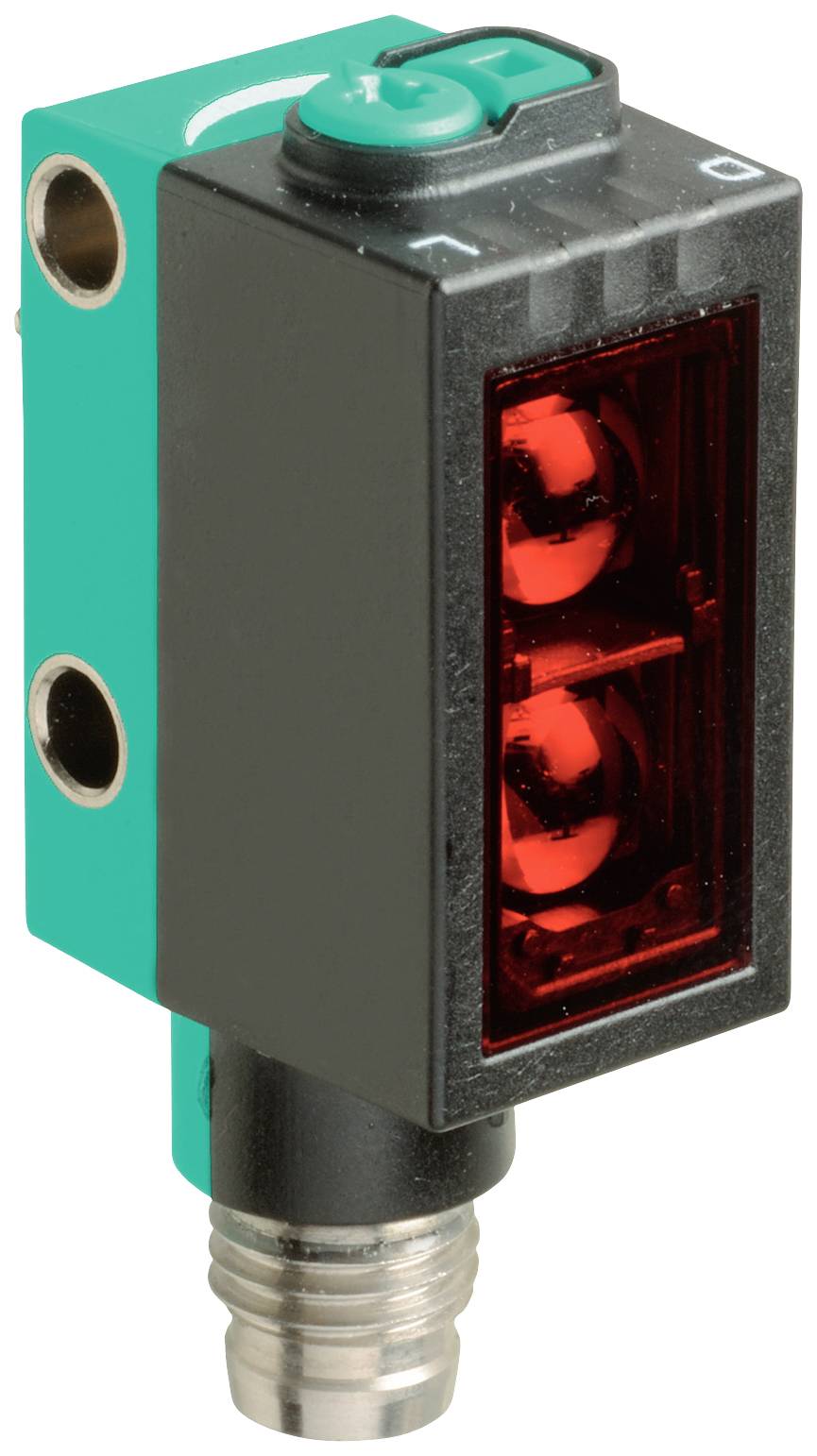

Obdélníkový černý senzor s červeným průhledovým okénkem a zeleným pouzdrem. Na zařízení jsou viditelné dva upevňovací body a připojovací konektor.

Ilustrační obrázek

Kategorie produktu

reflexní světelný snímač

Funkce

spínání za světla

Provozní napětí max.

30 V/DC

Připojení

Typ

OBT300-R101-EP-IO-V3-L

Datasheety: (PDF)

Doručení: Pá 18. 12. 2026

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 657,02 Kč / kus)

4 657,02 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: reflexní světelný snímač

Typ: OBT300-R101-EP-IO-V3-L

Funkce: spínání za světla

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Reakční doba: 300 µs

Výstupy: NPN, zavírač
PNP, otvírač

Spínací frekvence: 1650 Hz

Připojení: M8

Materiál pouzdra: polykarbonát

Typ vysílače: laserová dioda

Třída laseru: 1

Vlnová délka: 680 nm

: 300 mm

Vlastnosti: S podsvícením

Min. teplota: -40 °C

Max. teplota: 60 °C

Šířka: 13.9 mm

V: 41.4 mm

Hloubka: 18.3 mm

Rozm.: (š x v x h) 13.9 x 41.4 x 18.3 mm

Obsah: 1 ks

Wireless Charging function: Ne

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2629271 Pepperl+Fuchs OBT300-R101-EP-IO-V3-L reflexní světelný snímač, 267075-0104, spínání za světla, 10 - 30 V/DC, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2629271 Pepperl+Fuchs OBT300-R101-EP-IO-V3-L reflexní světelný snímač, 267075-0104, spínání za světla, 10 - 30 V/DC, 1 ks

Popis

Spínací rozsah: 7... 300 mm, světelný vysílač: Laserová dioda, druh světla: Červená, střídavé světlo, výstup signálu: 1 výstup Push-Pull, Odolný proti zkratu, přepólování, přepětí, typ rozhraní: IO-Link ( přes C/Q = pin 4 ), způsob spínání: Druh zapojení senzoru je přepínatelný. Stav při dodání: C/Q - pin4: NPN spínací kontakt / spínání světlem, PNP rozpínací/tma, IO-Link, připojení: Přístrojová zástrčka M8 x 1, 3 7pólová, provozní napětí: 10... 30 v DC, okolní teplota: -40... 60 °C (-40... 140 °F)
