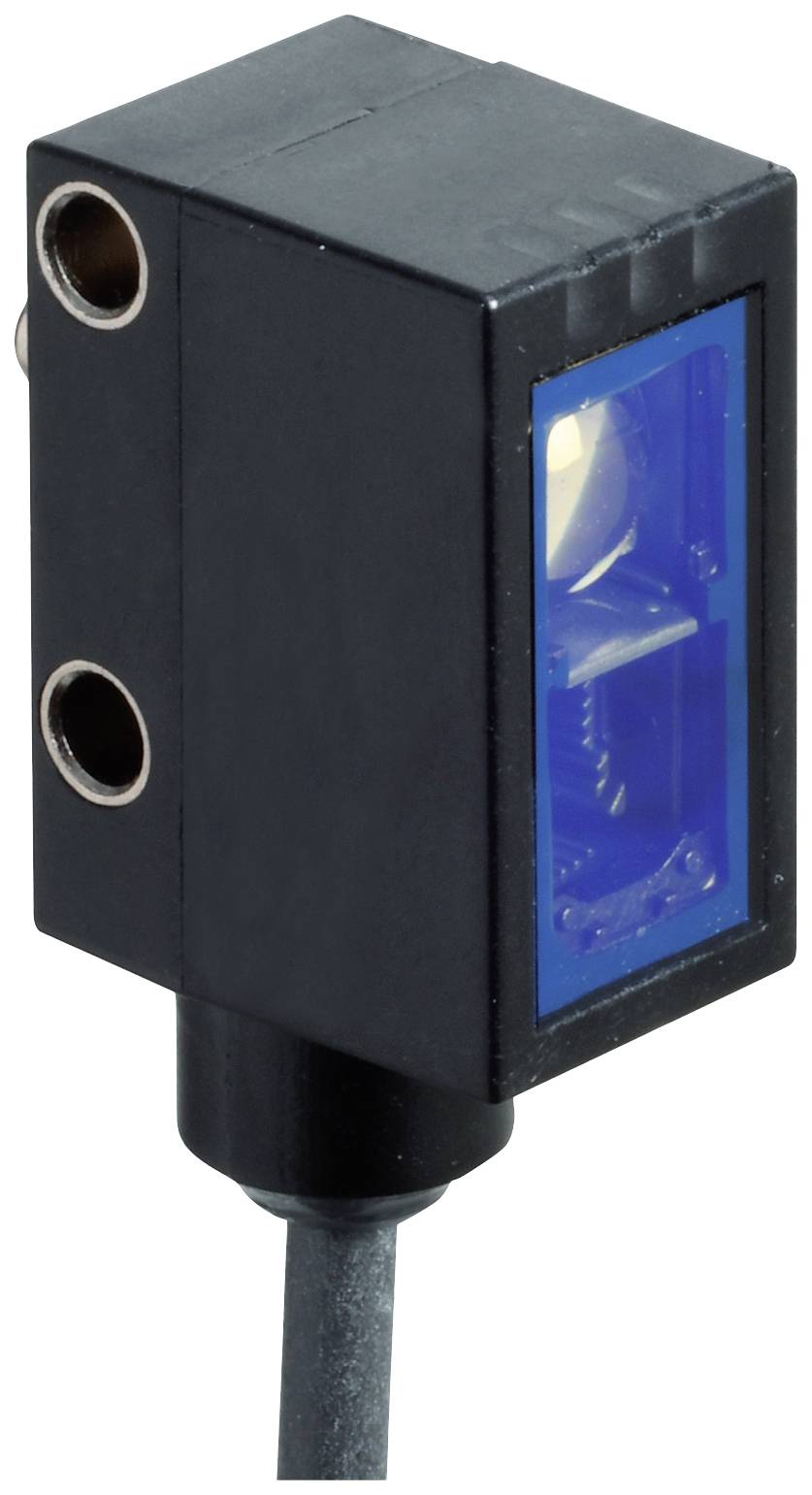

Pepperl+Fuchs OBT20-R102-2P1-IO-IR reflexní světelný snímač, 267075-100577, zaclonění pozadí, 10 - 30 V/DC, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
reflexní světelný snímač
Funkce
zaclonění pozadí
Provozní napětí max.
30 V/DC
Připojení
kabel
Typ
OBT20-R102-2P1-IO-IR
Datasheety: (PDF)
Počet
Celková cena (4 503,31 Kč / kus)
4 503,31 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Kategorie produktu
reflexní světelný snímač
- Typ
OBT20-R102-2P1-IO-IR
- Funkce
zaclonění pozadí
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Reakční doba
1 ms
- Výstupy
NPN, otvírač
NPN, zavírač
PNP, otvírač
PNP, zavírač
- Spínací frekvence
500 Hz
- Připojení
kabel
- Délka kabelu
2 m
- Materiál pouzdra
PC
- Vlastnosti materiálu
Polykarbonát
- Typ vysílače
infračervená LED dioda
- Vlnová délka
850 nm
25 mm
- Vlastnosti
S podsvícením
- Min. teplota
-40 °C
- Max. teplota
60 °C
- Šířka
13.9 mm
- V
31.9 mm
- Hloubka
18.3 mm
- Rozm.
(š x v x h) 13.9 x 31.9 x 18.3 mm
- Obsah
1 ks
- Wireless Charging function
Ne
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2629056 Pepperl+Fuchs OBT20-R102-2P1-IO-IR reflexní světelný snímač, 267075-100577, zaclonění pozadí, 10 - 30 V/DC, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2629056 Pepperl+Fuchs OBT20-R102-2P1-IO-IR reflexní světelný snímač, 267075-100577, zaclonění pozadí, 10 - 30 V/DC, 1 ks
Popis
Spínací rozsah: 7... 20 mm, světelný vysílač: LED, druh světla: infračervené, střídavé světlo 850 nm, výstup signálu: 2 protitakové výstupy, Odolný proti zkratu, přepólování, ochrana proti přepětí, typ rozhraní: IO-Link ( přes C/Q = BK), typ spínání: C/Q - Pin4: NPN spínač / spínání tma, PNP spínací kontakt / spínání světlem, IO-Link / Q - Pin2: NPN spínací kontakt / spínání světlem, PNP rozpínací/spínatelný, připojení: Pevný kabel 2 m, provozní napětí: 10... 30 v DC, okolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení -25... 60 °C (-13... 140 °F), pohybující se kabel není vhodný pro vlečné řetězy
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeSpínací rozsah: 7... 20 mmSpínací rozsah max.: 5... 25 mmPotlačení pozadí: Od 25 mmReferenční objekt: Standardní bílá, 100 mm x 100 mmSvětelný vysílač: LEDDruh světla: infračervené, střídavé světlo 850 nmOznačení skupiny rizik LED: Volná skupinaRozdíl černá/bílá (6% / 90%): Cca 1 mmPrůměr svítivosti: Cca 1,5 mm při 20 mmZorný úhel: cca 3 °Mezní hodnota vnějšího osvětlení: EN 60947-5-2: 40000 lxIdentifikační údaje funkční bezpečnostiMTTFd: 600 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: | statický provoz - objekt rozpoznán | statický vypnuto - objekt není rozpoznánElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno < : 25 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = BK)Profil zařízení: Smart senzorPřenosová rychlost: COM2 (38,4 kbit/s)Verze IO-Link: 1.1Min. Doba cyklu: 2,3 msŠířka procesních dat: Vstup 1 bit | procesní data výstup 2 bitPodpora SIO mode: AnoPřístroje ID: 0 x 110519 (1115417)Kompatibilní Masterport typ: AVýstupTyp spínání: | C/Q - Pin4: NPN rozpínací/spínatelný, PNP spínací/spínací, IO-Link | /Q - Pin2: NPN spínací kontakt / spínání na světlo, PNP spínací/tmaVýstup signálu: 2 protitakové výstupy, odolné proti zkratu, s ochranou proti přepólování, odolné proti přepětíSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCSpínací frekvence: 500 HzDoba odezvy 1 msShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Povolení a certifikátySchválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1Podmínky prostředíOkolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení | -25... 60 °C (-13... 140 °F), pohybující se kabel není vhodný pro vlečné řetězySkladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 13,9 mmVýška krytu: 31,9 mmHloubka krytu: 18,3 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: pevný kabel 2 mMateriál Pouzdro: PC polykarbonát Světlo: Plavené skloHmotnost: Cca 36 g.Délka kabelu: 2 m
