Name: Pepperl+Fuchs OBT150-R100-2EP-IO-0,3M-V1 reflexní světelný snímač, 267075-100506, protitakt s inverzí, přepínač, 10 - 30
Brand: Pepperl+Fuchs
SKU: 2627813
Availability: BackOrder

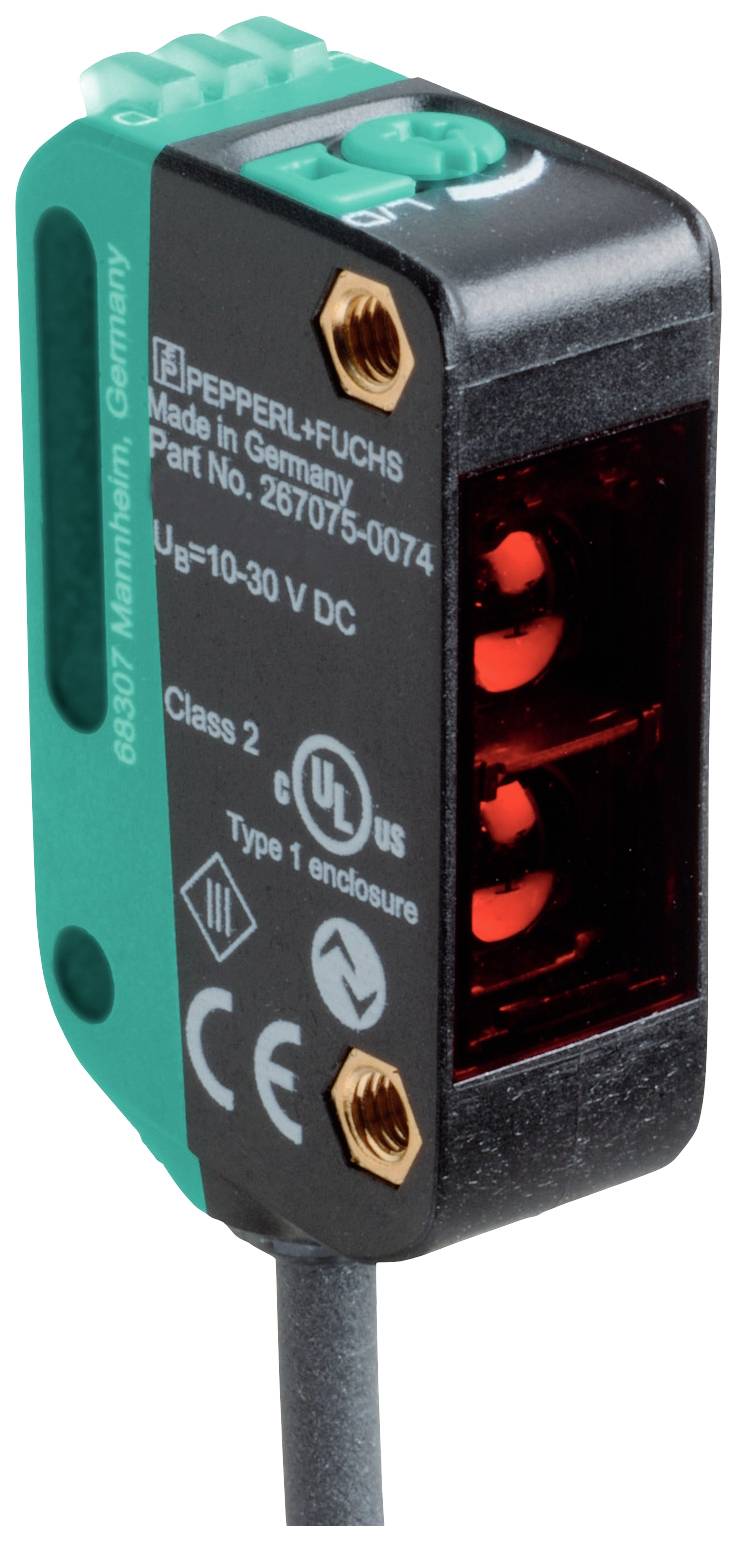

Snímač 'Pepperl+Fuchs', obdélníkový tvar, vyrobeno v Německu, modelové číslo 267075-0074, napětí 10-30 V DC, certifikováno UL.

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

reflexní světelný snímač

Funkce

přepínač

Provozní napětí max.

30 V/DC

Připojení

M12, 4pólové

Datasheety: (PDF)

Doručení: St 9. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 417,36 Kč / kus)

3 417,36 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: reflexní světelný snímač

Typ: OBT150-R100-2EP-IO-0,3M-V1

Provedení: protitakt s inverzí

Funkce: přepínač

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Reakční doba: 1 ms

Výstupy: NPN, otvírač
NPN, zavírač
PNP, otvírač
PNP, zavírač

Spínací frekvence: 500 Hz

Připojení: M12, 4pólové

Délka kabelu: 0.3 m

Materiál pouzdra: polykarbonát

Typ vysílače: červená LED dioda

: 150 mm

Min. teplota: -40 °C

Max. teplota: 60 °C

Šířka: 11 mm

V: 37.1 mm

Hloubka: 21.5 mm

Rozm.: (š x v x h) 11 x 37.1 x 21.5 mm

Obsah: 1 ks

Wireless Charging function: Ne

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2627813 Pepperl+Fuchs OBT150-R100-2EP-IO-0,3M-V1 reflexní světelný snímač, 267075-100506, protitakt s inverzí, přepínač, 10 - 30

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2627813 Pepperl+Fuchs OBT150-R100-2EP-IO-0,3M-V1 reflexní světelný snímač, 267075-100506, protitakt s inverzí, přepínač, 10 - 30

Popis

Spínací rozsah: 5... 150 mm, světelný vysílač: LED, druh světla: Červená, střídavě světlo, výstup signálu: 2 protitakové výstupy, Odolný proti zkratu, přepólování, přepětí, typ rozhraní: IO-Link ( přes C/Q = pin 4 ), způsob spínání: Druh zapojení senzoru je přepínatelný. Stav při dodání: C/Q - pin4: NPN spínací kontakt / spínání světlem, PNP rozpínací/spínání, IO-Link / Q - Pin2: NPN spínač / spínání tma, PNP spínací/spínající kontakty, připojení: Pevný kabel 300 mm se zástrčkou M12 x 1, 4 10pólový, provozní napětí: 10... 30 v DC, okolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení -25... 60 °C (-13... 140 °F), pohybující se kabel není vhodný pro vlečné řetězy

Tento text byl přeložen strojově.

Provedení

Obecné údajeSpínací rozsah: 5... 150 mmSpínací rozsah min.: 5... 25 mmSpínací rozsah max.: 5... 150 mmRozsah nastavení: 25... 150 mmReferenční objekt: Standardní bílá, 100 mm x 100 mmSvětelný vysílač: LEDDruh světla: červené, střídavé světloOznačení skupiny rizik LED: Volná skupinaRozdíl v černobílé barvě (6 % / 90 %) < : 5 % při 150 mmPrůměr svítivosti: Cca 10 mm ve vzdálenosti 150 mmZorný úhel: cca 3 °Mezní hodnota vnějšího osvětlení: EN 60947-5-2: 40000 lxIdentifikační údaje funkční bezpečnostiMTTFd: 600 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: | statický provoz - objekt rozpoznán | statický vypnuto - objekt není rozpoznánOvládací prvky: Spínání světlem/tmaOvládací prvky: Ovladač šířky tlačítekElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno < : 25 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = pin 4)Verze IO-Link: 1.1Profil zařízení: Smart senzorID přístroje: 0 x 11060E (1115662)Přenosová rychlost: COM2 (38,4 kbit/s)Min. Doba cyklu: 2,3 msŠířka procesních dat: Vstup 1 bit | procesní data výstup 2 bitPodpora SIO módu: AnoKompatibilní Masterport typ: AVýstupDruh spínání: Druh spínání senzoru je přepínatelný. Dodací stav: | C/Q - Pin4: NPN spínací kontakt / spínání světlem, PNP rozpínací / spínání na tmu, IO-Link | /Q - Pin2: NPN rozpínací/tma spínající, PNP spínací/spínající na světloVýstup signálu: 2 protitakové výstupy, odolné proti zkratu, s ochranou proti přepólování, odolné proti přepětíSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCSpínací frekvence: 500 HzDoba odezvy 1 msShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Schválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1Podmínky prostředíOkolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení | -25... 60 °C (-13... 140 °F), pohybující se kabel není vhodný pro vlečné řetězySkladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 11 mmVýška krytu: 37,1 mmHloubka krytu: 21,5 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Pevný kabel 300 mm se zástrčkou M12 x 1, 4-pólovýMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 17 g.Délka kabelu: 0,3 m
