Name: Pepperl+Fuchs OBT15-R2F-E2-L laserový reflexní světelný snímač, 253572, spínání za světla, 12 - 24 V, 1 ks
Brand: Pepperl+Fuchs
SKU: 2629156
Availability: BackOrder

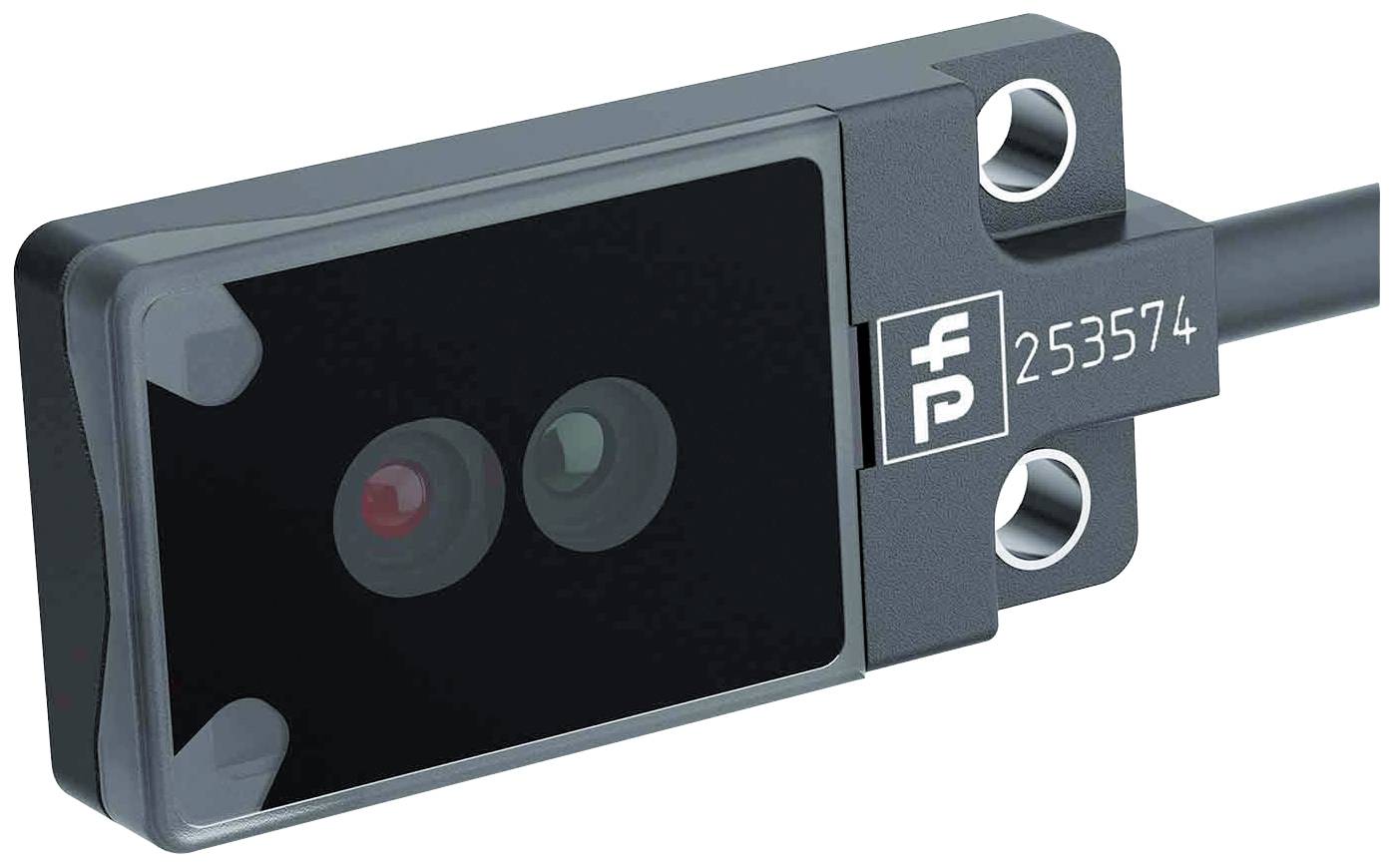

Obdélníkový senzor se dvěma čočkami a vytištěným kódem. Používá se k detekci pohybu nebo objektů.

Ilustrační obrázek

Kategorie produktu

laserový reflexní světelný snímač

Funkce

spínání za světla

Provozní napětí max.

24 V

Připojení

kabel

Typ

OBT15-R2F-E2-L

Datasheety: (PDF)

Doručení: Po 16. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (4 615,70 Kč / kus)

4 615,70 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: laserový reflexní světelný snímač

Typ: OBT15-R2F-E2-L

Funkce: spínání za světla

Min. provozní napětí: 12 V

Provozní napětí max.: 24 V

Provozní napětí: 12 - 24 V

Reakční doba: 250 µs

Typ kontaktu: 1 spínací kontakt

Spínací frekvence: 2 kHz

Připojení: kabel

Délka kabelu: 2 m

Materiál pouzdra: PC

Vlastnosti materiálu: nerezové

Typ vysílače: laserová dioda

Výstup světla: axiální

Třída laseru: 1

Vlnová délka: 680 nm

: 15 mm

Vlastnosti: LED kontrolka

Min. teplota: -10 °C

Max. teplota: 60 °C

Šířka: 12 mm

V: 25.5 mm

Hloubka: 4.1 mm

Rozm.: (š x v x h) 12 x 25.5 x 4.1 mm

Obsah: 1 ks

Nejmenší detekovatelný objekt (průměr): 0.05 mm

Wireless Charging function: Ne

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2629156 Pepperl+Fuchs OBT15-R2F-E2-L laserový reflexní světelný snímač, 253572, spínání za světla, 12 - 24 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2629156 Pepperl+Fuchs OBT15-R2F-E2-L laserový reflexní světelný snímač, 253572, spínání za světla, 12 - 24 V, 1 ks

Popis

Spínací rozsah: 2... 15 mm, světelný vysílač: LASEROVÉ SVĚTLO, druh světla: Červené, střídavé světlo , 680 nm, Výstup signálu: 1 PNP výstup, ochrana proti zkratu, proti přepólování, otevřený kolektor, druh spínání: Spínací kontakt / spínání za světla, připojení: Pevný kabel 2 m, provozní napětí: 12... 24 v, okolní teplota: -10... 60 °C (14... 140 °F)

Tento text byl přeložen strojově.

Provedení

Obecné údajeSpínací rozsah: 2... 15 mmReferenční objekt: Standardní bílá, 100 mm x 100 mmSvětelný vysílač: LASEROVÉ SVĚTLODruh světla: Červené, střídavé světlo , 680 nmData z laseru POZNÁMKA: LASEROVÉ SVĚTLO, NEDÍVEJTE SE DO PAPRSKU Laserová třída 1 Vlnová délka: 680 nm Divergence paprsku: > 5 mrad Impulz: Cca 3 µs Opakování: Cca 16,6 kHz Max. Puls energie: 8 NJRozdíl mezi černou a bílou barvou (6% / 90%) < : 15 % při 15 mmÚhlová odchylka: Cca 0,5°Velikost objektu: typ. Od 0,05 mm @ 14 mmPrůměr svítivosti: Cca 0,9 mm ve vzdálenosti 15 mmÚhel rozevření: Cca 1°Světlo: PředníMezní hodnota vnějšího osvětlení: EN 60947-5-2: 25000 lxIdentifikační údaje funkční bezpečnostiMTTFd: 800 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED, Power svítivý, zkratová LED: Blikající zelená (cca 4 Hz)Kontrolka funkce: Žlutá LED kontrolka: Rozsvítí se při detekci objektuElektrické údajeProvozní napětí: 12... 24 VOdběr při chodu na prázdno: < 10 mATřída ochrany IIIVýstupTyp spínání: Spínací kontakt / spínání za světlaVýstup signálu: 1x PNP výstup, ochrana proti zkratu, přepólování, otevřený kolektorSpínací napětí max. 30 V DC.Spínací proud: Max. 50 mA, ohmická zátěžPřípad napětí: ≤ 1,5 v DCSpínací frekvence: Cca 2 kHzReakční doba: 250 µsShodaNorma výrobku: EN 60947-5-2Bezpečnosti laseru: EN 60825-1:2007Povolení a certifikátySchválení UL: E87056, cULus Recognited, Class 2, Power SourceCCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Schválení FDA: IEC 60825-1:2007 kompatibilní s 21 CFR 1040.10 a 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007Podmínky prostředíOkolní teplota: -10... 60 °C (14... 140 °F)Skladovací teplota: -20... 70 °C (-4... 158 °F)Mechanické údajeŠířka skříně: 12 mmVýška krytu: 25,5 mmHloubka krytu: 4,1 mmOchrana: IP67Připojení: pevný kabel 2 mMateriál Pouzdro: PC z polykarbonátu a nerezové oceli Světlo: PMMA Kabel: PURHmotnost: Cca 20 g.Utahovací moment pro upevňovací šrouby: 0,25 NmDélka kabelu: 2 m
